6 Ресурсы, сроки службы и хранения, гарантии изготовителя

6.1 Средний срок службы счетчика не менее 30 лет.

6.2 Средняя наработка до отказа счетчика не менее 280000 ч.

6.3 Транспортирование

6.3.1 Условия транспортирования счетчиков должны соответствовать ГОСТ

15150-69.

Предельные условия транспортирования:

- максимальное значение температуры – плюс 70

С;

- минимальное значение температуры – минус 50

С;

- относительная влажность воздуха не более 95 % при температуре 30

С.

6.3.2 Счетчики допускается транспортировать в закрытых транспортных

средствах любого вида. При транспортировании самолетом счетчики должны

размещаться в герметизированных отапливаемых отсеках.

6.4 Счетчики до введения в эксплуатацию хранить на складах в упаковке при темпе-

ратуре окружающего воздуха от 0

С до 40

С и относительной влажности воздуха 80 %

при температуре 35

С.

6.4.1 В помещениях для хранения содержание пыли, паров кислот и щелочей,

агрессивных газов и других вредных примесей, вызывающих коррозию, не должно

превышать содержание коррозионно-активных агентов для атмосферы типа 1 по

ГОСТ 15150-69.

6.5 Гарантии изготовителя

6.5.1 Предприятие-изготовитель гарантирует соответствие счетчиков требова-

ниям ГОСТ 31818.11-2012, ГОСТ 31819.21-2012, ГОСТ 31819.22-2012

и ТАСВ.411152.003 ТУ, при соблюдении потребителем условий эксплуатации,

транспортирования, хранения, монтажа и при сохранности пломб с оттиском

клейма государственного поверителя.

6.5.2 Гарантийный срок эксплуатации — 4 года со дня продажи или ввода

счетчика в эксплуатацию, при этом общий гарантийный срок, включая срок

хранения и эксплуатации – не более 5 лет с момента изготовления счетчика.

В течение гарантийного срока счетчик ремонтируется за счет предприятия-

изготовителя.

6.5.3 Счетчики, у которых в течение гарантийного срока обнаружено несо-

ответствие требованиям ТУ, подлежат возврату продавцу в комплектности,

указанной в п.5 настоящего паспорта, с занесением информации о несоот-

ветствии в гарантийный талон (п. 7) с указанием должности и Ф.И.О. лица,

выдавшего такое заключение, заверенное печатью организации.

6.5.4 В гарантийный ремонт (к обслуживанию, замене) принимается счетчик

без механических повреждений корпуса и крышки клеммной колодки, без

следов огня, оплавления, краски, при наличии на корпусе пломбы с оттиском

клейма поверителя, с паспортом, в котором правильно и разборчиво заполне-

ны разделы гарантийного талона.

6.5.5 Предприятие-изготовитель оставляет за собой право по каждому гаран-

тийному случаю, проверить выполнение условий транспортирования, хране-

ния, монтажа и эксплуатации. В случае выявления фактов нарушения условий

транспортирования, хранения, монтажа и эксплуатации ремонт и обслужива-

ние в течение гарантийного срока производятся за счет потребителя.

6.5.6 При наступлении гарантийного случая обращайтесь к продавцу или

на предприятие-изготовитель:

ООО «Тайпит-ИП»

АДРЕС: 193318, Санкт-Петербург, ул. Ворошилова, 2,

+7(812) 326-1090 доб. 2115, +7(812) 325-5858

www.meters.taipit.ru

7 Гарантийный талон

7.1 СВЕДЕНИЯ О РЕАЛИЗАЦИИ

Продан: « »

20 г.

Торгующая организация:

Подпись Печать

7.2 СВЕДЕНИЯ О ВВОДЕ В ЭКСПЛУАТАЦИЮ

Введен в эксплуатацию: « »

20 г.

Наименование организации

Инспектор

7. 3 СВЕДЕНИЯ О РЕКЛАМАЦИЯХ:

1/ Наименование организации

Описание неисправности

Проверяющий

Дата проверки: « »

20 г.

2/ Наименование организации

Описание неисправности

Проверяющий

Дата проверки: « »

20 г.

ПРИ ПОКУПКЕ И ВВОДЕ СЧЕТЧИКА В ЭКСПЛУАТАЦИЮ ТРЕБУЙТЕ ЗАПОЛНЕНИЯ

ГАРАНТИЙНОГО ТАЛОНА

где:

R – сопротивление токоограничивающего резистора, Ом;

– напряжение питания основного передающего устройства, В;

ВКЛ

– ток в цепи передающего устройства в состоянии замкнуто, А.

R =

—1,5В

ВКЛ

5 Комплектность

Комплект поставки:

1. Счетчик электрической энергии НЕВА 3 исполнение

в соответствии с разделом 8 настоящего паспорта 1 шт.

2. Паспорт ТАСВ.411152.003 ПС 1 экз.

ПРИЛОЖЕНИЕ Б

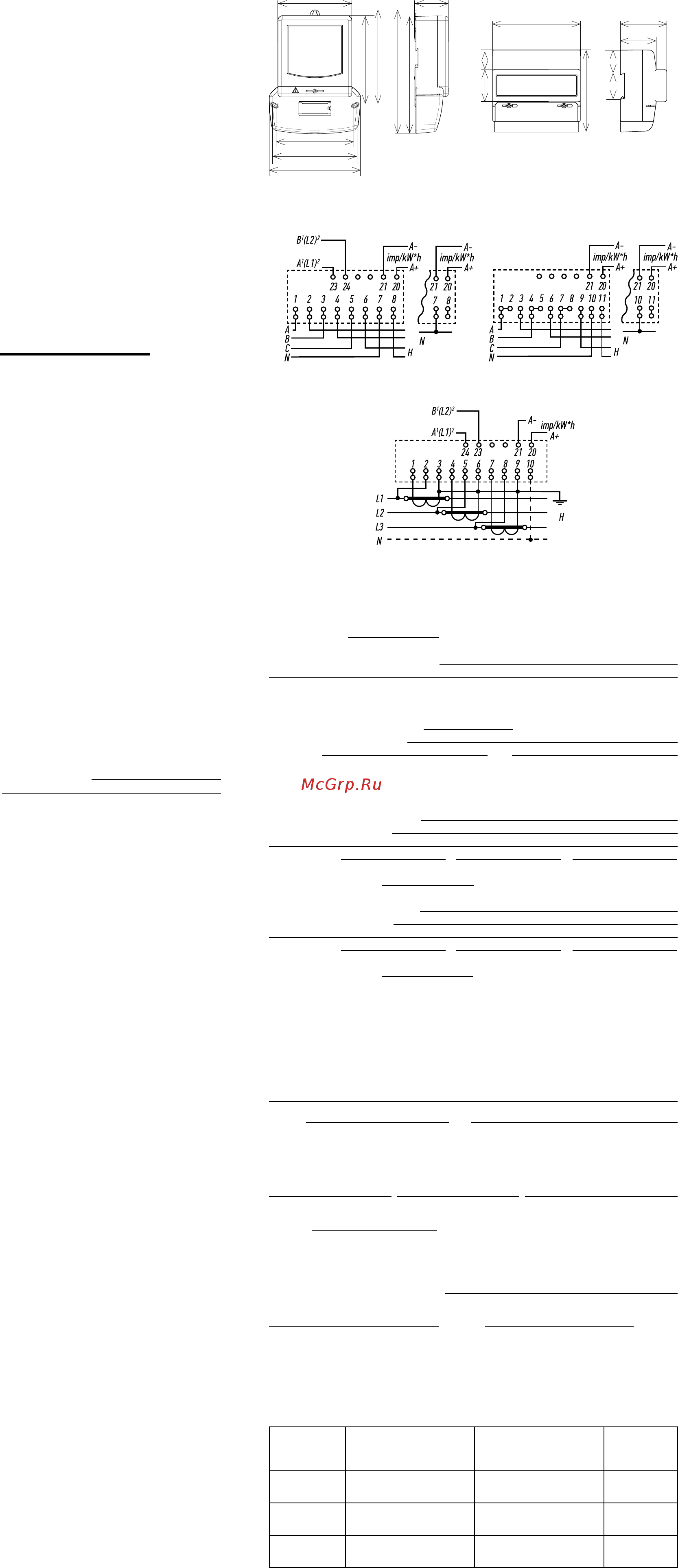

Схемы включения счетчиков

Схема включения счетчиков НЕВА 303

и НЕВА 306 непосредственно в сеть.

Схема включения счетчиков НЕВА 301,

НЕВА 304 непосредственно в сеть

Схема включения счетчиков НЕВА 301, НЕВА 303, НЕВА 304, НЕВА 306 через трансформаторы тока.

Примечание:

относятся к исполнениям НЕВА 306 1SE4 и НЕВА 306 1SMB соответственно.

138

170

155

140

187,5

165,5

221,5

227

63,5

122

115

ПРИЛОЖЕНИЕ А

Внешний вид счетчиков

36 32

Внешний вид счетчиков НЕВА 303 и НЕВА 306

Внешний вид счетчиков НЕВА 301, НЕВА 304

НЕВА 3

Счетчик изготовлен и принят в соответствии с обязательными требованиями

ГОСТ 31818.11-2012, ГОСТ 31819.21-2012, ГОСТ 31819.22-2012 и ТАСВ.411152.003 ТУ

признан годным для эксплуатации.

9 Поверка

Счетчик подвергается первичной поверке при выпуске.

Первичная поверка проведена

Счетчик подвергается первичной поверке после проведения ремонта или перио-

дической — через время, не более межповерочного интервала. Поверка счетчика

проводится в соответствии с методикой поверки ТАСВ.411152.003 ПМ, результаты

периодических поверок и поверок после ремонта должны фиксироваться в табл. 2.

заводской номер

Должность

Фамилия поверителя и оттиск клейма

Подпись Расшифровка подписи

№

20 г.

« » 20 г.

« »

8 Свидетельство о приемке

Счетчик электрической энергии

Дата поверки

Организация –

поверитель

Фамилия поверителя и

оттиск клейма

Срок

очередной

поверки

Таблица 2

Монтаж и демонтаж счетчика проводить только при отключенном напряжении.

В нижней части крышки клеммной колодки имеются участки с утонченной стенкой.

При необходимости данные участки стенки разрешается выламывать для удобства

укладки проводов.

4.1.5 Максимальный крутящий момент затяжки винтов в зажимы клеммной

колодки для счетчиков трансформаторного подключения составляет 0.4 Н*м,

для счетчиков непосредственного подключения – 1.6 Н*м.

4.1.6 При монтаже следует обратить особое внимание на надежность при-

соединения проводов к клеммной колодке счетчика. После затяжки винтов

зажимов проверить надежность присоединения проводников, проводники

не должны двигаться в зажиме. После проверки надежности подключения

подтянуть винты зажимов клеммной колодки.

Внимание: ослабленное соединение проводника может явиться причиной выхода

счетчика из строя и причиной пожара.

При повреждении счетчика в результате слабой затяжки проводников пред-

приятие-изготовитель не принимает претензий по гарантийному обслуживанию.

Сведения о вводе счетчика в эксплуатацию должны быть занесены в гарантий-

ный талон.

4.1.7 Подключение счетчиков к системе учета электроэнергии осуществляет-

ся через основное передающее устройство.

Для функционирования основного передающего устройства на его контакты

необходимо подать питающее напряжение постоянного тока через токоогра

ничивающий резистор.

Номинал резистора R рассчитывается по формуле:

4.1.8 Наличие показаний на счетном механизме счетчиков не является

признаком их использования. Показания на счетном механизме счетчика

отличные от нуля являются результатом поверки.

4.2 Работа.

4.2.1 После монтажа счетчик готов вести учет электроэнергии. Подать

на счетчик напряжение и убедиться, что при наличии нагрузки во всех фазах

индикаторы функционирования измерительных элементов светятся, а инди

катор функционирования мигает. Для счетчиков с ЖКИ убедиться, что на ЖКИ

счетчика отображается значение потребленной энергии.

4.2.2 Во время эксплуатации ток в сети не должен превышать максимально

допустимого значения. Длительные перегрузки по току могут стать причиной

выхода счетчика из строя.

4.2.3 Во время эксплуатации счетчика, во избежание перегрева и оплавления

деталей корпуса, необходимо периодически проверять надежность крепления

токоподводящих проводников.

RS485

(MBUS)

RS485

(MBUS)

ФИО

Подпись

Должность

НЕВА 3XX
