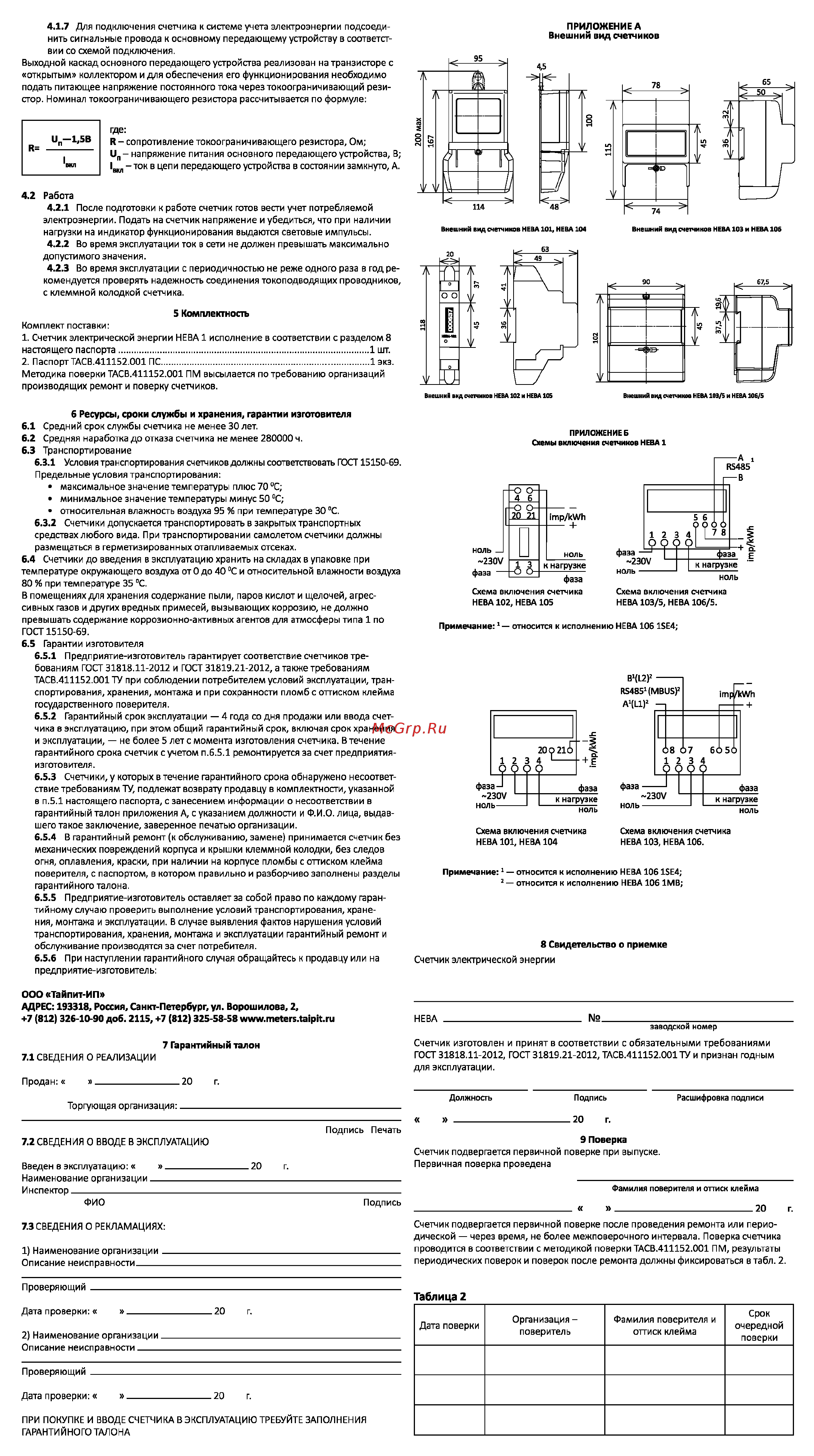

ПРИЛОЖЕНИЕ А Внешний вид счетчиков 4 1 7 Для подключения счетчика к системе учета электроэнергии подсоеди нить сигнальные провода к основному передающему устройству в соответст вии со схемой подключения Выходной каскад основного передающего устройства реализован на транзисторе с открытым коллектором и для обеспечения его функционирования необходимо подать питающее напряжение постоянного тока через токоограничивающий рези стор Номинал токоограничивающего резистора рассчитывается по формуле R п U 1 5В вкл где R сопротивление токоограничивающего резистора Ом ип напряжение питания основного передающего устройства В вкл ток в Цепи передающего устройства в состоянии замкнуто А 4 2 Работа 4 2 1 После подготовки к работе счетчик готов вести учет потребляемой электроэнергии Подать на счетчик напряжение и убедиться что при наличии нагрузки на индикатор функционирования выдаются световые импульсы 4 2 2 Во время эксплуатации ток в сети не должен превышать максимально допустимого значения 4 2 3 Во время эксплуатации с периодичностью не реже одного раза в год ре комендуется проверять надежность соединения токоподводящих проводников с клеммной колодкой счетчика 5 Комплектность Комплект поставки 1 Счетчик электрической энергии НЕВА 1 исполнение в соответствии с разделом 8 настоящего паспорта 1 шт 2 Паспорт ТАСВ 411152 001 ПС 1 экз Методика поверки ТАСВ 411152 001 ПМ высылается по требованию организаций производящих ремонт и поверку счетчиков Внешний вид счетчиков НЕВА 102 и НЕВА 105 Внешний вид счетчиков НЕВА 103 5 и НЕВА 106 5 6 Ресурсы сроки службы и хранения гарантии изготовителя 6 1 Средний срок службы счетчика не менее 30 лет 6 2 Средняя наработка до отказа счетчика не менее 280000 ч 6 3 Транспортирование 6 3 1 Условия транспортирования счетчиков должны соответствовать ГОСТ 15150 69 Предельные условия транспортирования максимальное значение температуры плюс 70 С минимальное значение температуры минус 50 С относительная влажность воздуха 95 при температуре 30 С 6 3 2 Счетчики допускается транспортировать в закрытых транспортных средствах любого вида При транспортировании самолетом счетчики должны размещаться в герметизированных отапливаемых отсеках 6 4 Счетчики до введения в эксплуатацию хранить на складах в упаковке при температуре окружающего воздуха от 0 до 40 С и относительной влажности воздуха 80 при температуре 35 С В помещениях для хранения содержание пыли паров кислот и щелочей агрес сивных газов и других вредных примесей вызывающих коррозию не должно превышать содержание коррозионно активных агентов для атмосферы типа 1 по ГОСТ 15150 69 6 5 Гарантии изготовителя 6 5 1 Предприятие изготовитель гарантирует соответствие счетчиков тре бованиям ГОСТ 31818 11 2012 и ГОСТ 31819 21 2012 а также требованиям ТАСВ 411152 001 ТУ при соблюдении потребителем условий эксплуатации тран спортирования хранения монтажа и при сохранности пломб с оттиском клейма государственного поверителя 6 5 2 Гарантийный срок эксплуатации 4 года со дня продажи или ввода счет чика в эксплуатацию при этом общий гарантийный срок включая срок хранения и эксплуатации не более 5 лет с момента изготовления счетчика В течение гарантийного срока счетчик с учетом п 6 5 1 ремонтируется за счет предприятияизготовителя 6 5 3 Счетчики у которых в течение гарантийного срока обнаружено несоответ ствие требованиям ТУ подлежат возврату продавцу в комплектности указанной в п 5 1 настоящего паспорта с занесением информации о несоответствии в гарантийный талон приложения А с указанием должности и Ф И О лица выдав шего такое заключение заверенное печатью организации 6 5 4 В гарантийный ремонт к обслуживанию замене принимается счетчик без механических повреждений корпуса и крышки клеммной колодки без следов огня оплавления краски при наличии на корпусе пломбы с оттиском клейма поверителя с паспортом в котором правильно и разборчиво заполнены разделы гарантийного талона 6 5 5 Предприятие изготовитель оставляет за собой право по каждому гаран тийному случаю проверить выполнение условий транспортирования хране ния монтажа и эксплуатации В случае выявления фактов нарушения условий транспортирования хранения монтажа и эксплуатации гарантийный ремонт и обслуживание производятся за счет потребителя 6 5 6 При наступлении гарантийного случая обращайтесь к продавцу или на предприятие изготовитель ООО Тайпит ИП АДРЕС 193318 Россия Санкт Петербург ул Ворошилова 2 7 812 326 10 90 доб 2115 7 812 325 58 58 www meters taipit ru ПРИЛОЖЕНИЕ Б Схемы включения счетчиков НЕВА 1 Схема включения счетчика Схема включения счетчика НЕВА 102 НЕВА 105 НЕВА 103 5 НЕВА 106 5 Примечание х относится к исполнению НЕВА 1061SE4 12 3 4 ОООО É фаза 1 230V ноль фаза к нагрузке ноль Схема включения счетчика НЕВА 101 НЕВА 104 Схема включения счетчика НЕВА 103 НЕВА 106 Примечание 1 относится к исполнению НЕВА 10615Е4 2 относится к исполнению НЕВА 106 1МВ 8 Свидетельство о приемке Счетчик электрической энергии НЕВА _____________________________ _________________________________________ заводской номер Счетчик изготовлен и принят в соответствии с обязательными требованиями ГОСТ 31818 11 2012 ГОСТ 31819 21 2012 ТАСВ 411152 001 ТУ и признан годным для эксплуатации 7 Гарантийный талон 7 1 СВЕДЕНИЯ О РЕАЛИЗАЦИИ Продан 20 г Должность Торгующая организация _______________________________________________ Подпись 20 г Подпись Печать 7 2 СВЕДЕНИЯ О ВВОДЕ В ЭКСПЛУАТАЦИЮ Введен в эксплуатацию _________________ 20 Наименование организации___________________ Инспектор___________________________________ ФИО г Фамилия поверителя и оттиск клейма Подпись Проверяющий_______________________________ Дата проверки __________________20 2 Наименование организации_________________ Описание неисправности______________________ 20 Счетчик подвергается первичной поверке после проведения ремонта или перио дической через время не более межповерочного интервала Поверка счетчика проводится в соответствии с методикой поверки ТАСВ 411152 001 ПМ результаты периодических поверок и поверок после ремонта должны фиксироваться в табл 2 Таблица 2 г Дата поверки П роверя ющий________________________________________________________________ Дата проверки 9 Поверка Счетчик подвергается первичной поверке при выпуске Первичная поверка проведена 7 3 СВЕДЕНИЯ О РЕКЛАМАЦИЯХ 1 Наименование организации_________________ Описание неисправности______________________ Расшифровка подписи 20 г ПРИ ПОКУПКЕ И ВВОДЕ СЧЕТЧИКА В ЭКСПЛУАТАЦИЮ ТРЕБУЙТЕ ЗАПОЛНЕНИЯ ГАРАНТИ Й НО ГО ТАЛ О НА Организация поверитель Фамилия поверителя и оттиск клейма Срок очередной поверки
