3. ПОДГОТОВКА УСИЛИТЕЛЯ RGB СИГНАЛА К РАБОТЕ И ТЕХНИЧЕСКОЕ
ОБСЛУЖИВАНИЕ
! Внимание. Все подключения к устройству следует проводить при вы-
ключенном питании.
3.1. Подготовка усилителя сигнала
Распакуйте усилитель сигнала и убедитесь в отсутствии повреждений
корпуса, гнезд и клемм.
3.2. Способы включения усилителя сигнала в светодиодную систему.
Усилители RGB сигнала ЭРА позволяют расширять светодиодные системы,
как с помощью параллельного включения, так и с помощью последователь-

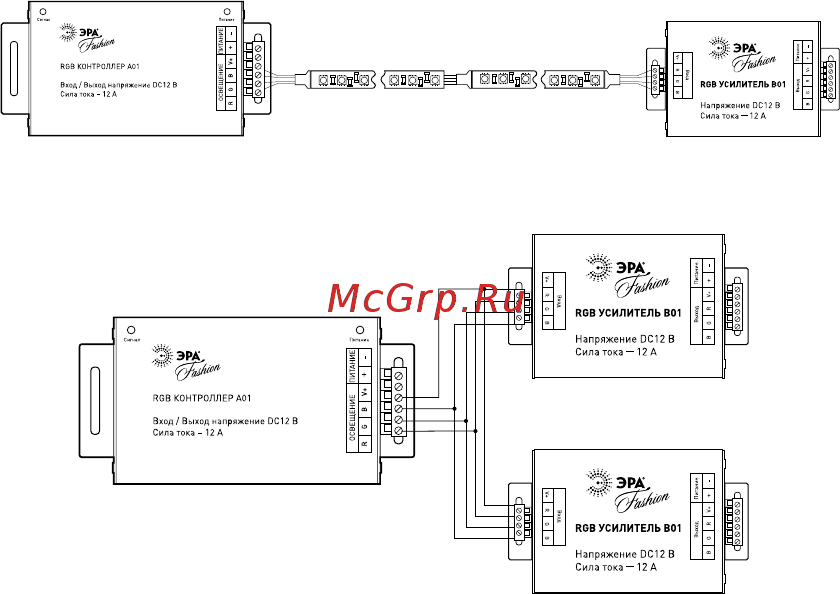

ного. На рис.3. показана последовательная схема, а на рис.4 — параллель-
ная схема включения усилителя RGB сигнала в светодиодную систему.
Рис.3. Последовательная схема включения.
Рис.4. Параллельная схема включения.
Сигнал, который необходимо усилить, подключается к секции «ВХОД»
усилителя RGB сигнала. При этом, это может быть как сигнал, идущий не-
посредственно с RGB контроллера, так и сигнал, идущий со светодиодной
ленты, подключенной к контроллеру. Для этого необходимо подключить
соответствующие выводы светодиодной ленты или выходы контроллера к
клеммам усилителя, соблюдая полярность:
