Era c0043306 lm-5-840-c1 Инструкция по эксплуатации онлайн
Уважаемый покупатель!
Благодарим Вас за покупку продукции торговой марки ЭРА и
доверие к нашей компании.
Данный документ распространяется на компоненты систем
светодиодного освещения и подсветки – светодиодные модульные
линейки ЭРА и предназначен для руководства по монтажу,
подключению и эксплуатации. Модульная светодиодная система
освещения ЭРА предназначена для внутреннего освещения
рабочих мест или подсветки предметов интерьера.
!Внимательно изучите данное руководство перед
использованием светодиодных модулей и сохраните его до
конца эксплуатации.
! Информация о видах опасных воздействий
Изделие не содержит опасных и вредных для здоровья человека
веществ, которые могут выделяться в процессе эксплуатации.
ПОМНИТЕ! Переменное напряжение 220В опасно для жизни!
1. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Технические характеристики светодиодных модулей ЭРА
приведены в таблице 1.
2. Комплектность
Комплектность поставки приведена в таблице 2
3. СБОРКА И УПРАВЛЕНИЕ МОДУЛЬНОЙ СИСТЕМОЙ.
3.1. Организация модульной системы.
Модульная система состоит из двух типов модулей:
управляющий модуль и дополнительный модуль. При сборке
системы из модулей, первым в линейке устанавливается
управляющий модуль. Максимальная длина светодиодной системы
- 3 метра. Во избежание выхода из строя управляющего модуля,
рекомендуется не превышать указанную длину системы. В
комплект управляющего модуля входит источник питания. В
комплект дополнительного модуля входит соединительный блок,
для подключения к системе.

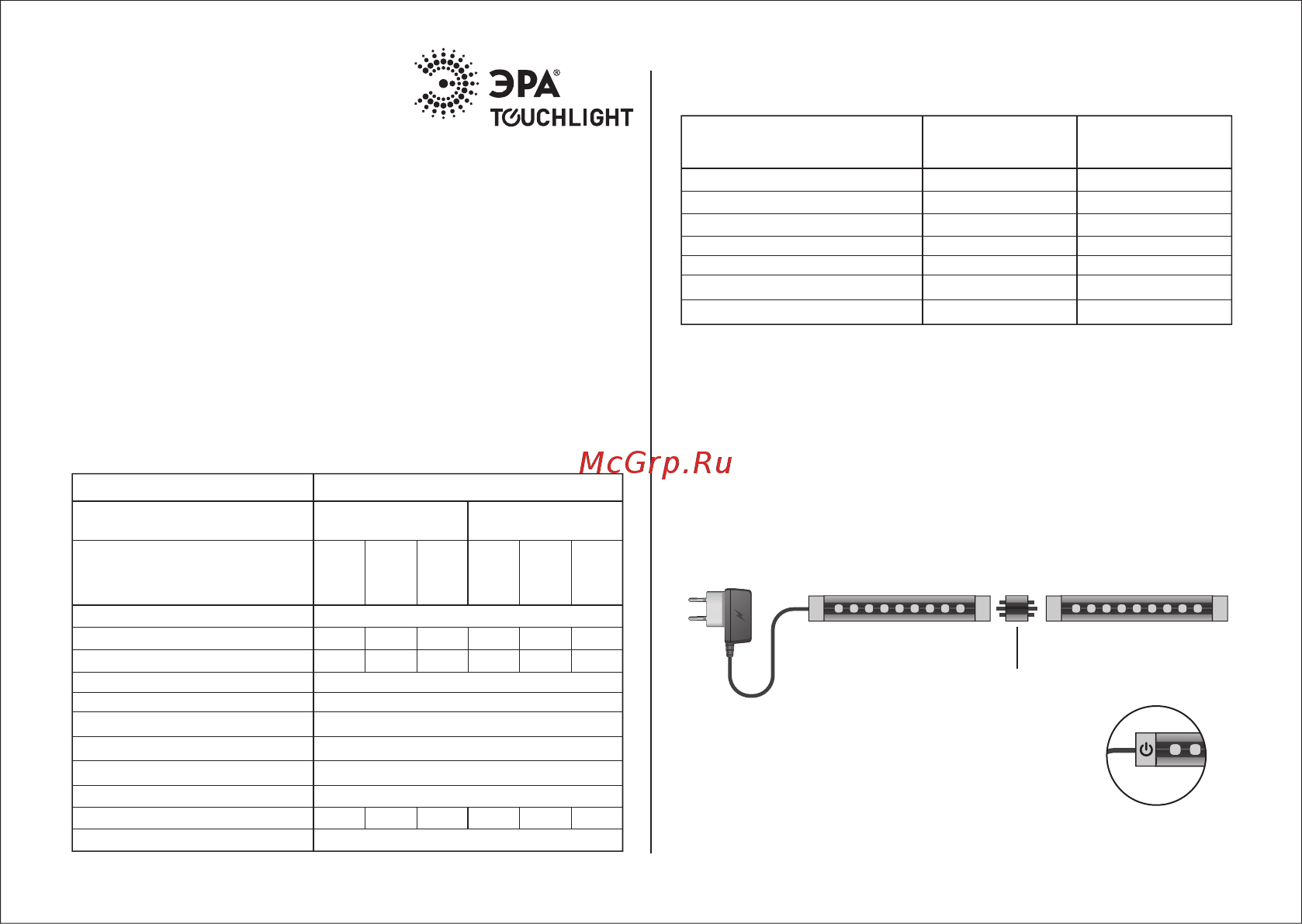

Пример системы из двух модулей приведен на рисунке:
Внимание! Для правильного функционирования
системы, источник питания необходимо
подключать в специально обозначенное
гнездо на корпусе управляющего модуля.
Наименование параметра
Напряжение питания, В
Мощность, Вт
Световой поток, Лм
Цветовая температура, °К
Температура эксплуатации, °С
Относит. влажность, не более, %
Степень защиты
Срок службы, не менее, Ч
Срок эксплуатации, не менее, лет
Длина, мм
Ширина, мм
Управляющий
модуль
Дополнительный
модуль
12
4000
30000
80
27
30
IP20
от минус 25 до плюс 50
300 800 500500 300 800
Характеристика
LM-3-
840-C1
3
350
LM-5-
840-C1
5
600
LM-8-
840-C1
8
950
LM-3-
840-C1
-addl
3
350
LM-5-
840-C1
-addl
5
600
LM-8-
840-C1
-addl
8
950
Светодиодный модуль
Источник питания
Соединительный кабель
Соединительный блок
Крепежные элементы
Инструкция по эксплуатации
Упаковка
+
+
+
+
+
+
+
+
+
+
+
Управляющий
модуль
Дополнительный
модуль
сенсорный блок
управления
соединительный
модуль
дополнительный
модуль освещения
Модульная светодиодная
система освещения
РУКОВОДСТВО
ПО ЭКСПЛУАТАЦИИ (ПАСПОРТ)
