8
L
L
N
N
A
сетевое питание ~220В
ДАТЧИК ДВИЖЕНИЯ
КОММУТИРУЕМАЯ НАГРУЗКА
нагр.
N
нагр.
L

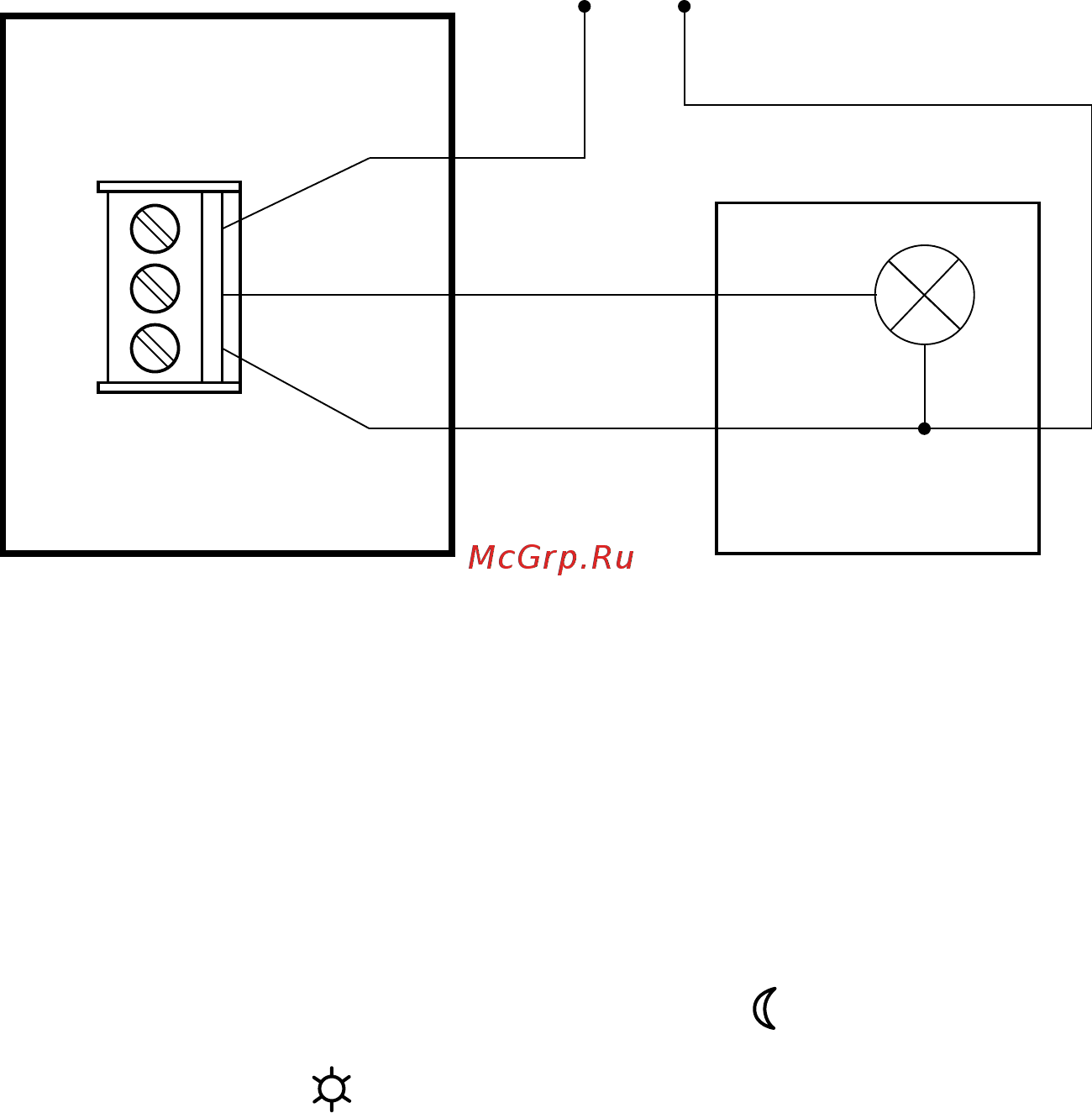

Рис.6. Подключение датчика движения.
После подключения всех проводов и проверки корректности подклю-
чения, необходимо закрепить корпус датчика к месту крепления (см. рис.5)
и обеспечить подачу сетевого питания ~220В
3.6. Настройка датчика.
3.6.1. Регулировка чувствительности к внешней освещенности.
Регулятор чувствительности к внешней освещенности необходимо выста-
вить в соответствии с Вашими потребностями. Датчик может быть настроен
как на срабатывание только в темное время суток ( ), так и на срабаты-
вание при определенном уровне освещенности. Установка регулятора в
положение максимум ( ) обеспечивает срабатывание датчика при любой
освещенности.
3.6.2. Регулировка времени задержки.
Регулятор времени задержки необходимо выставить в соответствии снеоб-
ходимым Вам временем задержки автоматического отключения нагрузки,
которое будет происходить при отсутствии движения.
Жилы проводов необходимо подключить к соответствующим контак-
там клеммника, см. рис.6:
L – фаза источника питания 220В, N- нейтраль источника питания
220В и нейтраль коммутируемой нагрузки, А – фаза провода, питающего
коммутируемую нагрузку.
