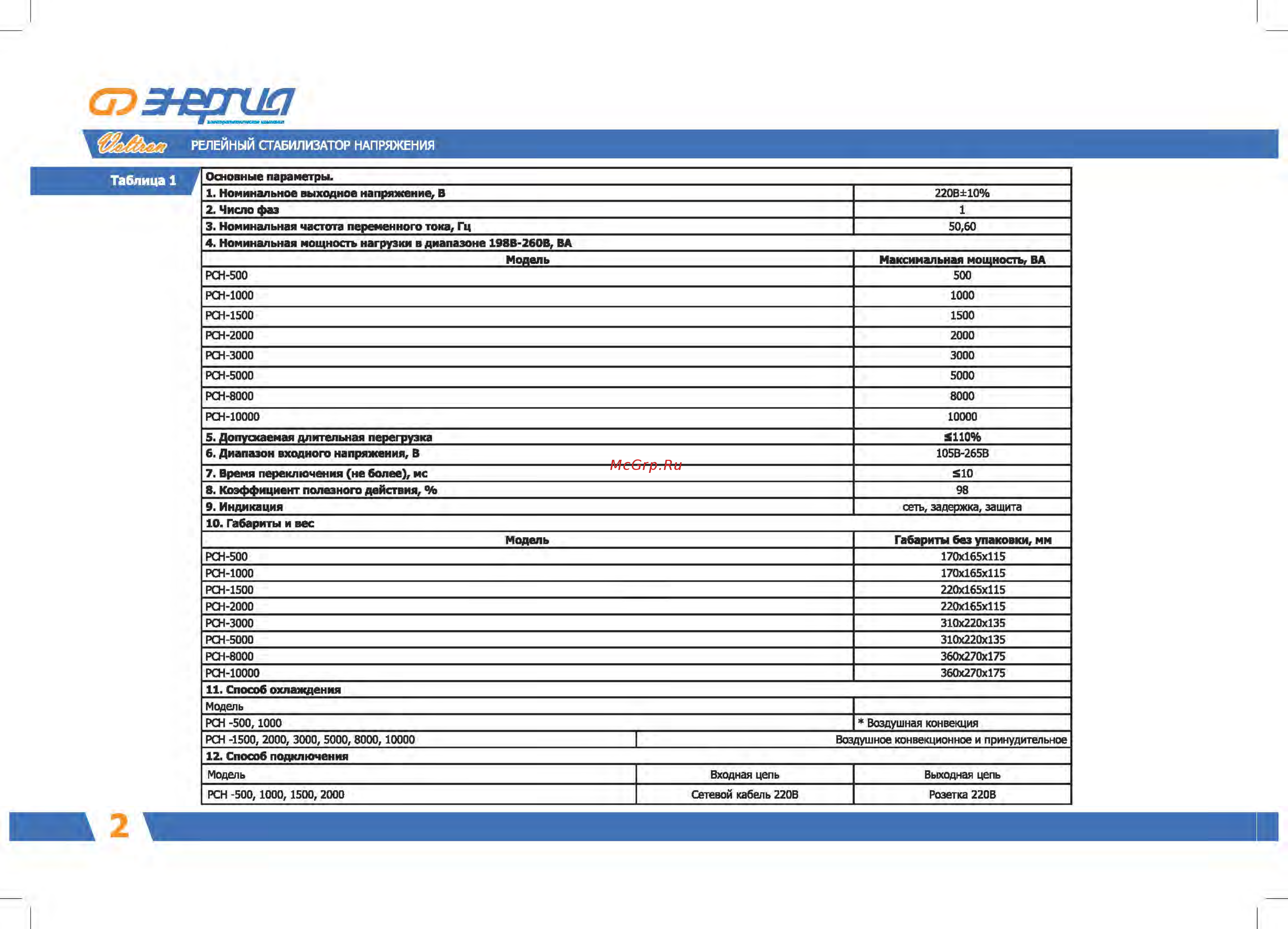

i РЕЛЕЙНЫЙ СТАБИЛИЗАТОР НАПРЯЖЕНИЯ Таблица 1 Основные параметры 1 Номинальное выходное напряжение В 220В 10 2 Число фаз 1 3 Номинальная частота переменного тока Гц 4 Номинальная мощность нагрузки в диапазоне 198В 260В ВА 50 60 Максимальная мощность ВА Модель РСН 500 500 РСН 1000 1000 РСН 1500 1500 РСН 2000 2000 РСН 3000 3000 РСН 5000 5000 РОН 8000 8000 РСН 10000 10000 5 Допускаемая длительная перегрузка 6 Диапазон входного напряжения В 110 105В 265В 7 Время переключения не более мс 8 Коэффициент полезного действия 10 98 9 Индикация 10 Габариты и вес сеть задержка защита Модель Габариты без упаковки мм РСН 500 170x165x115 РСН 1000 170x165x115 РСН 1500 220x165x115 РСН 2000 220x165x115 РСН 3000 310x220x135 РСН 5000 310x220x135 РСН 8000 360x270x175 РСН 10000 360x270x175 11 Способ охлаждения Модель РСН 500 1000 Воздушная конвекция РСН 1500 2000 3000 5000 8000 10000 Воздушное конвекционное и принудительное 12 Способ подключения Модель РСН 500 1000 1500 2000 Входная цепь Выходная цепь Сетевой кабель 220В Розетка 220В
