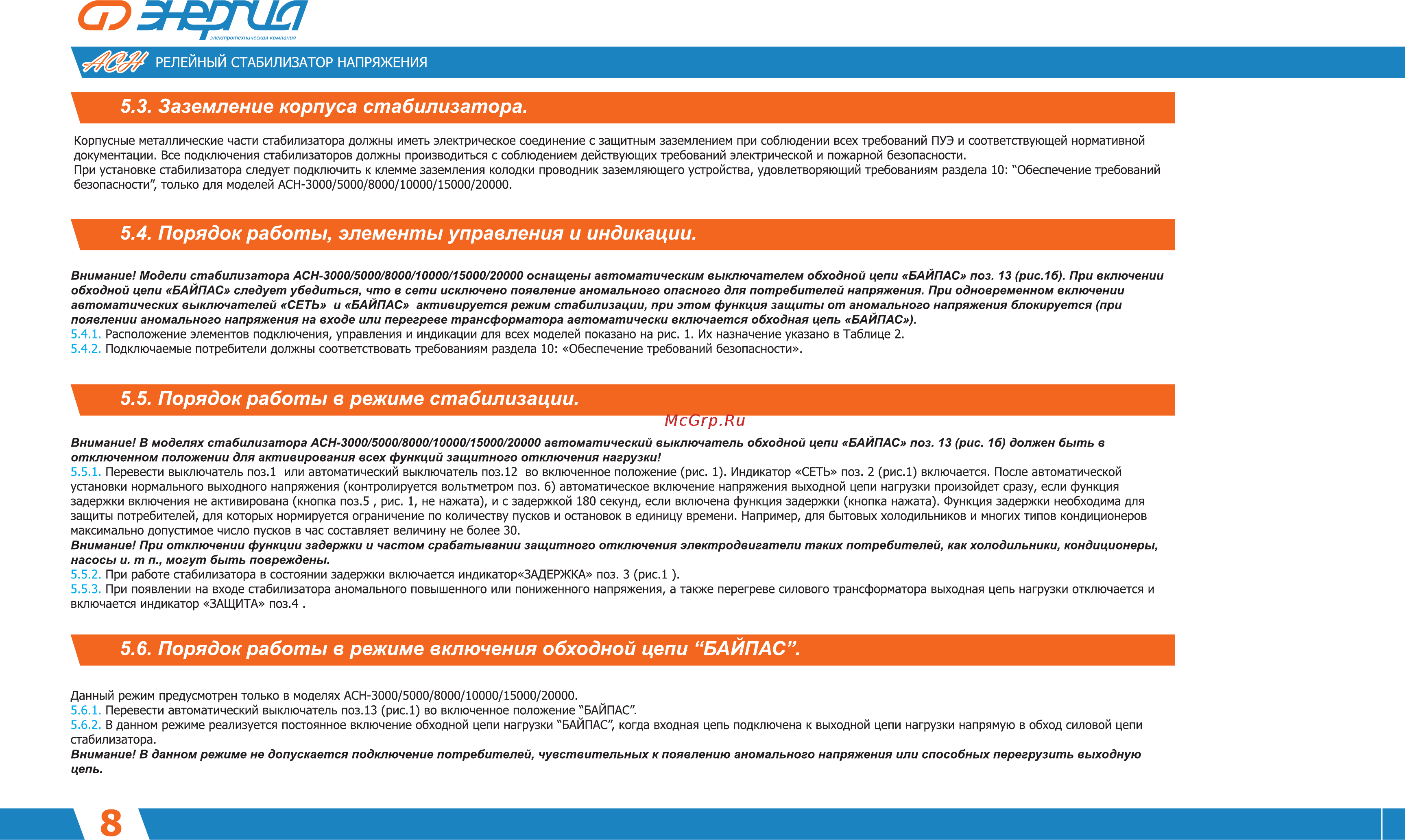

электротехническая компания РЕЛЕЙНЫЙ СТАБИЛИЗАТОР НАПРЯЖЕНИЯ 5 3 Заземление корпуса стабилизатора Корпусные металлические части стабилизатора должны иметь электрическое соединение с защитным заземлением при соблюдении всех требований ПУЗ и соответствующей нормативной документации Все подключения стабилизаторов должны производиться с соблюдением действующих требований электрической и пожарной безопасности При установке стабилизатора следует подключить к клемме заземления колодки проводник заземляющего устройства удовлетворяющий требованиям раздела 10 Обеспечение требований безопасности только для моделей АСН 3000 5000 8000 10000 15000 20000 5 4 Порядок работы элементы управления и индикации Внимание Модели стабилизатора АСН 3000 5000 8000 10000 15000 20000 оснащены автоматическим выключателем обходной цепи БАЙПАС поз 13 рис 1б При включении обходной цепи БАЙПАС следует убедиться что в сети исключено появление аномального опасного для потребителей напряжения При одновременном включении автоматических выключателей СЕТЬ и БАЙПАС активируется режим стабилизации при этом функция защиты от аномального напряжения блокируется при появлении аномального напряжения на входе или перегреве трансформатора автоматически включается обходная цепь БАЙПАС 5 4 1 Расположение элементов подключения управления и индикации для всех моделей показано на рис 1 Их назначение указано в Таблице 2 5 4 2 Подключаемые потребители должны соответствовать требованиям раздела 10 Обеспечение требований безопасности 5 5 Порядок работы в режиме стабилизации Внимание В моделях стабилизатора АСН 3000 5000 8000 10000 15000 20000 автоматический выключатель обходной цепи БАЙПАС поз 13 рис 16 должен быть в отключенном положении для активирования всех функций защитного отключения нагрузки 5 5 1 Перевести выключатель поз 1 или автоматический выключатель поз 12 во включенное положение рис 1 Индикатор СЕТЬ поз 2 рис 1 включается После автоматической установки нормального выходного напряжения контролируется вольтметром поз 6 автоматическое включение напряжения выходной цепи нагрузки произойдет сразу если функция задержки включения не активирована кнопка поз 5 рис 1 не нажата и с задержкой 180 секунд если включена функция задержки кнопка нажата Функция задержки необходима для защиты потребителей для которых нормируется ограничение по количеству пусков и остановок в единицу времени Например для бытовых холодильников и многих типов кондиционеров максимально допустимое число пусков в час составляет величину не более 30 Внимание При отключении функции задержки и частом срабатывании защитного отключения электродвигатели таких потребителей как холодильники кондиционеры насосы и т п могут быть повреждены 5 5 2 При работе стабилизатора в состоянии задержки включается индикатор ЗАДЕРЖКА поз 3 рис 1 5 5 3 При появлении на входе стабилизатора аномального повышенного или пониженного напряжения а также перегреве силового трансформатора выходная цепь нагрузки отключается и включается индикатор ЗАЩИТА поз 4 5 6 Порядок работы в режиме включения обходной цепи БАЙПАС Данный режим предусмотрен только в моделях АСН 3000 5000 8000 10000 15000 20000 5 6 1 Перевести автоматический выключатель поз 13 рис 1 во включенное положение БАЙПАС 5 6 2 В данном режиме реализуется постоянное включение обходной цепи нагрузки БАЙПАС когда входная цепь подключена к выходной цепи нагрузки напрямую в обход силовой цепи стабилизатора Внимание В данном режиме не допускается подключение потребителей чувствительных к появлению аномального напряжения или способных перегрузить выходную цепь
