СТАБИЛИЗАТОР НАПРЯЖЕНИЯ ТИРИСТОРНОГО ТИПА
Передаточная характеристика стабилизатора напряжения
Рис. 1

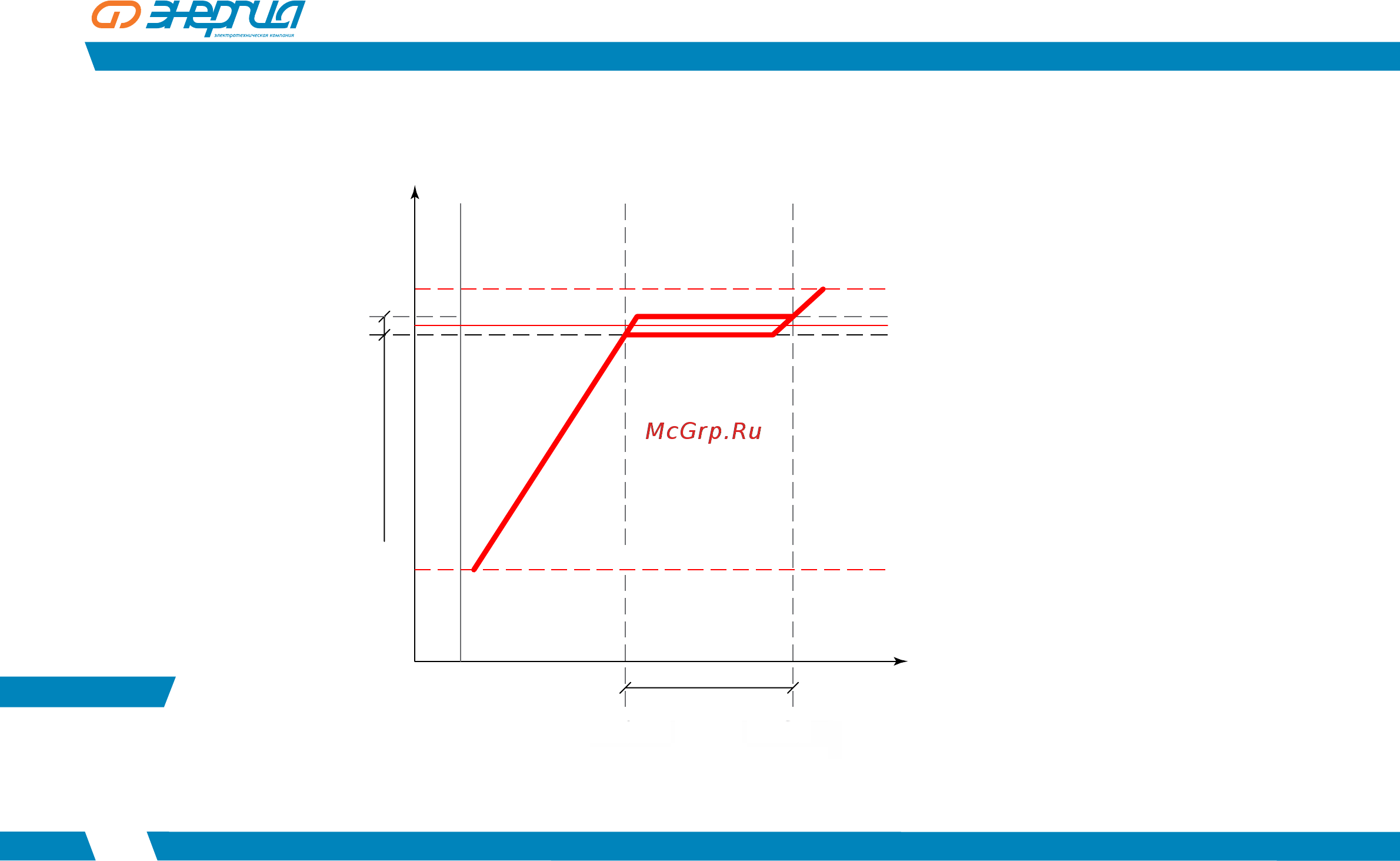

На рисунке 1 представлена передаточная характеристика стабилизатора напряжения. На характеристике обозначена область поддержания стабилизированного выходного
напряжения. В точках обрыва характеристики происходит аварийное отключение стабилизатора.
Максимальная мощность нагрузки стабилизатора ограничена максимальным входным током и, соответственно, уменьшается при снижении входного напряжения (см.
табл.4).
220
138 248
214
226
244
60
ÐÀÁÎ×ÈÉ ÄÈÀÏÀÇÎÍ ÂÕÎÄÍÛÕ ÍÀÏÐßÆÅÍÈÉ
ÐÀÁÎ×ÈÉ ÄÈÀÏÀÇÎÍ ÂÛÕÎÄÍÛÕ ÍÀÏÐßÆÅÍÈÉ
ÂÕÎÄÍÎÅ
ÍÀÏÐßÆÅÍÈÅ
ÂÛÕÎÄÍÎÅ
ÍÀÏÐßÆÅÍÈÅ
ÂÅÐÕÍÈÉ ÏÐÅÄÅË ÂÛÕÎÄÍÎÃÎ ÍÀÏÐßÆÅÍÈß
ÍÎÌÈÍÀËÜÍÎÅ ÂÛÕÎÄÍÎÅ ÍÀÏÐßÆÅÍÈÅ
ÍÈÆÍÈÉ ÏÐÅÄÅË ÂÛÕÎÄÍÎÃÎ ÍÀÏÐßÆÅÍÈß
