15
Приложение 1
Модель Размеры, мм*
LABCDEF
BHC-12.500TR 1095 1015 40 40 218 300 280
BHC-18.500TR 1500 1420 40 40 218 300 280
BHC-24.500TR 2010 1930 40 40 218 300 280
BHC-36.500TR 2010 1930 40 40 218 300 280
* Минимальное расстояние от потолка до верхней плоскости завесы – 100 мм.
При монтаже завес вплотную друг к другу необходимо учесть, что передние панели завес выступают за габа-
риты корпуса на 3-5 мм с каждой стороны.
Приложение 2
PE
N
L
EK1, EK2 – нагревательные элементы; SK1 – защитный термостат;
M1 – электродвигатель вентилятора; XP1 – вилка сетевая.
SA1, SA2 – выключатели;

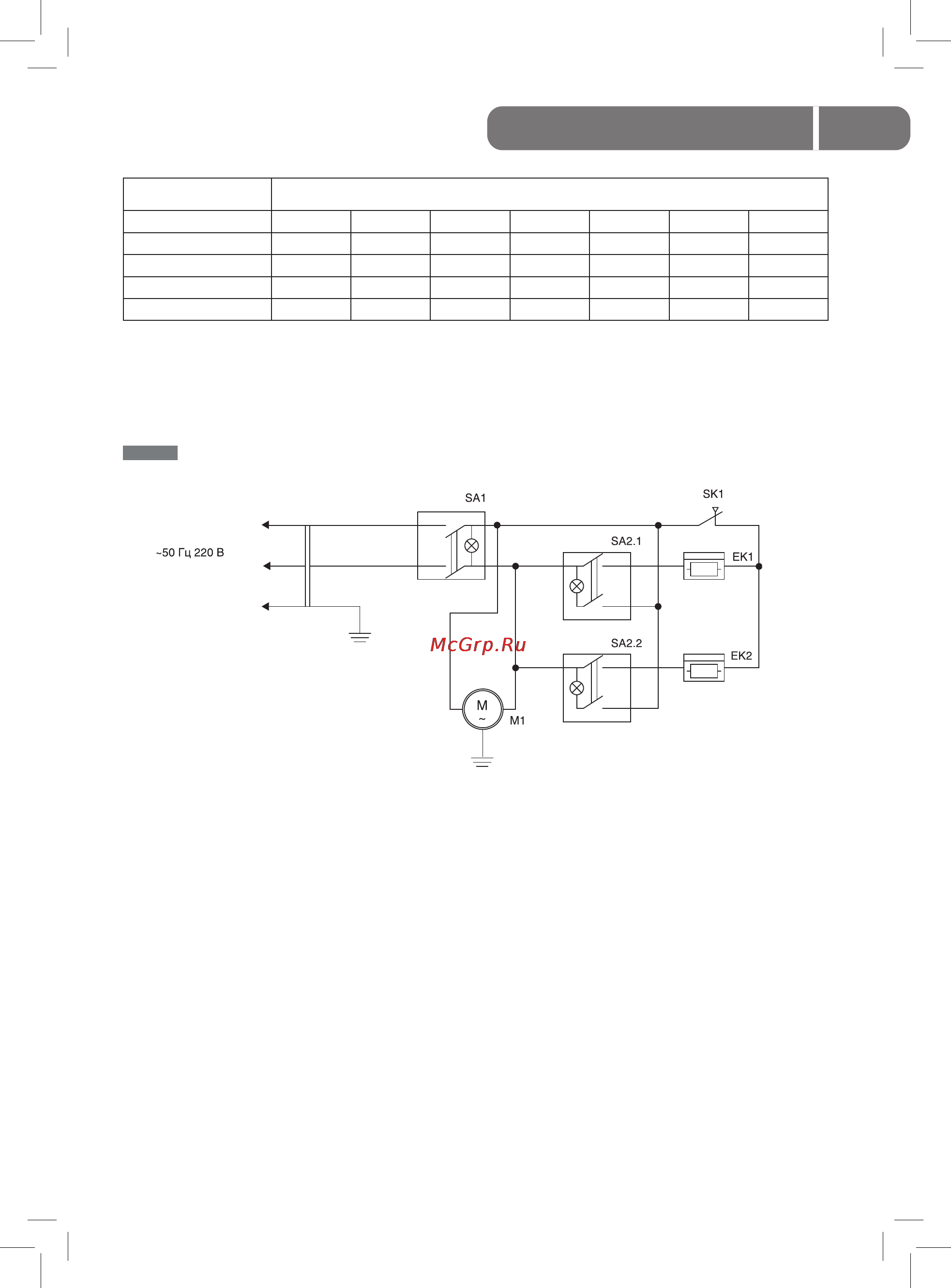

Рис. 1. Схема электрическая BHC-3.000SB
