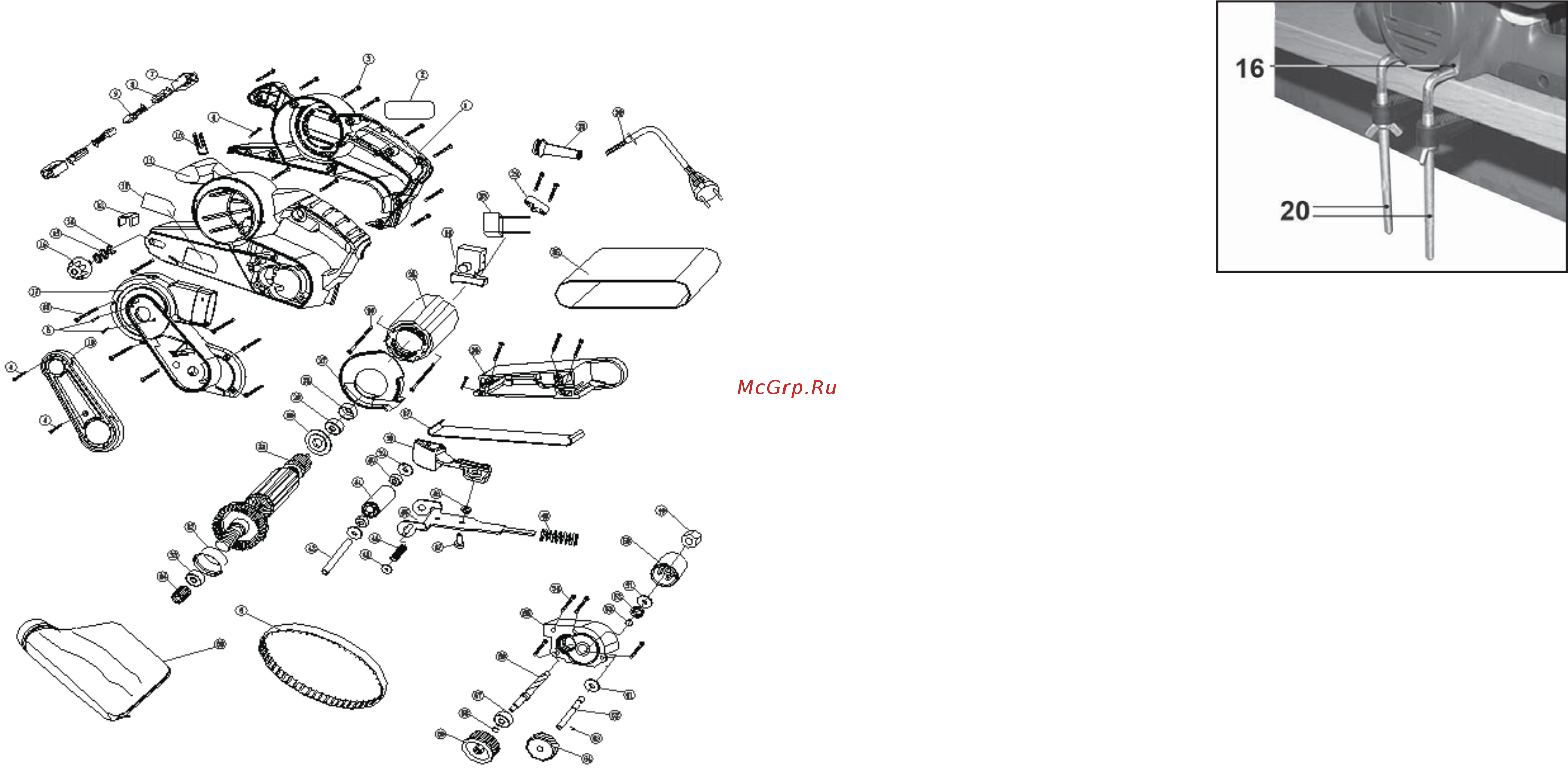

18 СХЕМА СБОРКИ ЛМЭ 720 457 11 7 5 2 Нажмите клавишу выключателя 5 Для длительной работы зафиксируйте клавишу выключателя 5 в нажатом по ложении кнопкой фиксации 6 7 5 3 Для выключения машины отпустите клавишу выключателя 5 Если клавиша выключателя 5 зафиксирована в нажа том положении кнопкой 6 однократно нажмите на клавишу выключателя 5 7 6 Включение машины модели ЛМЭ330 457 7 6 1 Подключите вилку шнура питания 8 к розетке электрической сети 7 6 2 Переведите клавишу выключателя 5 в положение I включено 7 6 3 Вращением регулятора 11 про изведите плавную регулировку скорости движения шлифовальной ленты 13 7 6 4 Для выключения машины переве дите клавишу выключателя 5 в положе ние О выключено 7 7 Регулировка положения шли фовальной ленты на машины моде лей ЛМЭ 720 457 ЛМЭ 750 457 ЛМЭ810 533 7 7 1 Включите машину согласно п 7 5 1Л 2 Вращая регулировочный винт 1 влево или вправо отрегулируйте поло жение шлифовальной ленты 13 таким образом чтобы её края двигались парал лельно с краями ведущего 21 и ведомо го 17 роликов и корпусом машины Примечание Если шлифовальная лента 13 во время работы инструмента будет находиться слишком близко к внутренней стороне это может стать причиной абра зивного износа и порчи шлифовальной машины Если шлифовальная лента 13 сдвинулась во время работы регулиров ка может быть произведена на ходу 7 8 Стационарная установка машины ЛМЭ 750 457 на верстаке Рис 9 7 8 1 Для ряда технологических опера ций бывает необходимо неподвижно за фиксировать шлифовальную машину и подавать заготовки 7 8 2 Переверните машину и установи те ее на верстаке шлифовальной лентой вверх 7 8 3 Используя специальные струбцины 20 вставьте их в отверстия 16 зафик сируйте машину на верстаке так как по казано на Рис 9 8 ПОРЯДОК РАБОТЫ С МАШИНОЙ Запрещается использовать шлифо вальную ленту размером отличным от установленного данным Руковод ством или имеющую механические повреждения 8 1 Установите шлифовальную ленту 13 согласно п 7 1 7 2 и отрегулируйте ее положение согласно п 7 7 8 2 Подключите шланг пылесоса к адап теру пылесоса 14 установите пылесборник 9 на патрубок 10 8 3 Включите машину согласно п 7 5 7 6 Внимание Нельзя включать машину если она находится в контакте с обраба тываемой поверхностью заготовки иначе можно испортить заготовку Вышесказан ное справедливо и для выключения ма шины 8 4 Крепко взявшись одной рукой за ру коятку 7 а другой рукой за дополни тельную рукоятку 3 и включив машину приведите шлифовальную ленту 13 в контакт с заготовкой 8 5 Держите машину так что бы она лег ко касалась обрабатываемой поверхно сти Веса самой машины достаточно для высокопроизводительного шлифования 8 6 Для достижения наилучших резуль татов шлифования чередуйте движение машины вперёд и назад с постоянной скоростью не наклоняя машину
