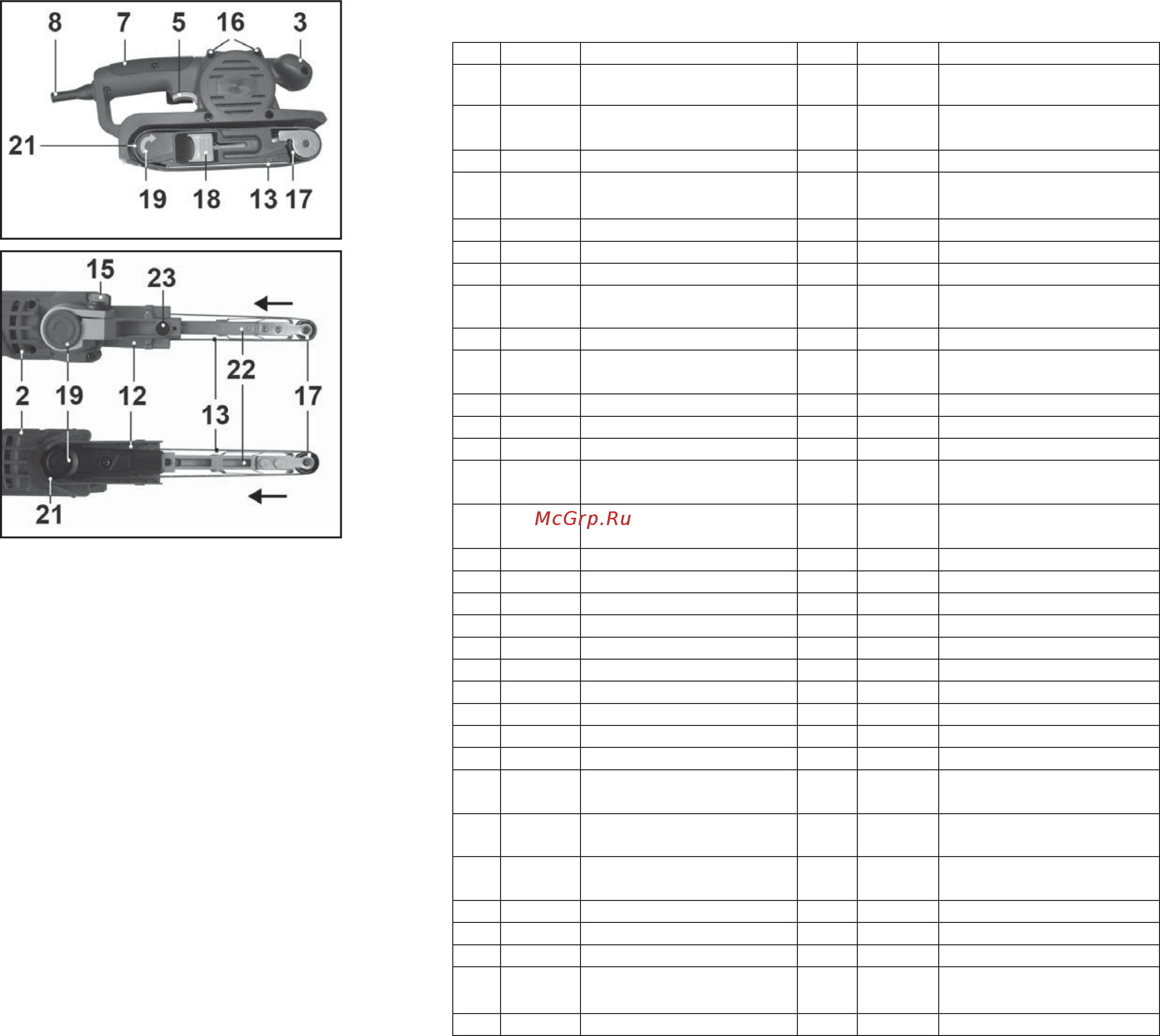

10 снижению производительности работы и уменьшению срока службы шлифоваль ной ленты 7 1 4 Переместите рычаг 18 вниз до крайнего положения Ведомый ролик 17 сместится вперед натянув шлифоваль ную ленту 13 7 2 Установка шлифовальной ленты на машину модели ЛМЭ 330 457 Рис 8 7 2 1 Переместите подвижный рычаг 22 суппорта 12 до щелчка в направлении указанном стрелкой Подвижный рычаг 22 должен зафиксироваться в новом по ложении 7 2 2 Установите шлифовальную ленту 13 на ведущий 21 и ведомый 17 ро лики 7 2 3 Направление вращения шлифо вальной ленты 13 должно совпадать с направлением вращения ведущего роли ка 21 которое указано стрелкой 19 на корпусе машины Направление движения ленты указано стрелкой на внутренней стороне шлифовальной ленты Примечание Если шлифовальная лента установлена неправильно направление стрелки на внутренней стороне ленты не совпадает с направлением враще ния ведущего ролика то это приведёт к снижению производительности работы и уменьшению срока службы шлифоваль ной ленты 7 2 4 Нажмите кнопку 23 Подвижный рычаг 22 суппорта 12 переместится в исходное положение натянув шлифо вальную ленту 13 7 2 5 Ослабьте винт фиксации 15 суп порта Переместите суппорт в удобное для предполагаемой операции положе ние и зафиксируйте в этом положении винтом фиксации 15 7 3 Установка пылесборника ленты на машины моделей ЛМЭ 720 457 ЛМЭ750 457 ЛМЭ 810 533 7 3 1 Установите на патрубок пылесбор ника 10 вашей машины тканевый пылесборник 9 из комплекта поставки Примечание Когда в тканевом пылесборнике накапливается излишнее коли чество шлифовальной пыли сильно сни 19 ДЕТАЛИ СБОРКИ ЛМЭ 720 457 номер позиции на схеме сборки жается эффективность сбора пыли Для обеспечения оптимальной эффектив ности сбора пыли и производительности работы очищайте тканевый пылесборник когда он заполняется приблизительно на 2 3 от своего объёма 7 3 2 Для очистки пылесборника необ ходимо отсоединить его от патрубка 10 машины Открыв застежку молнию уда лите пыль из пылесборника 7 4 Установка адаптера пылесоса на машину ЛМЭ 330 457 7 4 1 Для эффективного пылеудаления рекомендуется использовать при работе с машиной пылесос Установите адаптер пылесоса 14 на суппорт 12 машины как показано на Рис 6 7 4 2 Подключите шланг вашего пыле соса к адаптеру 14 установленному на суппорте 12 машины 7 5 Включение машины моделей ЛМЭ720 457 ЛМЭ 750 457 ЛМЭ 810 533 7 5 1 Подключите вилку шнура питания 8 к розетке электрической сети Код 34 238213 35 238325 Лента шлифовальная 238302 Наименование детали Накладка корпуса правая Накладка корпуса средняя Этикетка 36 238326 4 238303 Винт ЭТ4х16 37 238254 5 6 7 238304 238305 50401 38 39 40 238327 238328 218219 8 238306 41 238329 Ролик ведомый 9 238307 42 238330 Ось 10 238263 43 238331 Шайба 11 12 13 238308 238309 238310 44 45 46 238246 238332 238333 Пружина регулировочная Вилка Шайба 14 238209 ВинтЗТЗх16Р Винт ЭТЗхЮ Ремень Обойма щеткодержателя Щеткодержатель Щетка угольная к т 2 шт Скоба Этикетка Вставка Шайба стопорная ЛМЭ750 457 Адаптер Плита опорная ЛМЭ750 457 Рычаг натяжителя Шайба Подшипник 698 47 238334 Винт М6х12 15 238311 Шайба 48 238248 16 17 18 19 20 21 22 23 24 25 238207 238312 238313 238314 238315 238316 238317 238318 238319 238320 Гайка барашек Накладка корпуса левая Винт ЭТ4 22 Кожух ремня Шнур питания Муфта шнура питания Зажим шнура питания Конденсатор Выключатель Статор 49 50 51 52 53 54 55 56 57 58 238335 238336 238337 238338 238234 238339 238340 238341 245116 238342 26 238321 Винт ЭТ4х45 59 238242 27 238322 Дефлектор 60 50408 28 238220 61 238343 Шайба 29 30 31 231261 238323 238324 62 63 64 238344 238345 238346 32 238215 7 8 9 238262 Вал ведомый Штифт Колесо зубчатое Щеткодержатель в сборе к т 2 шт 33 224219 Код 1 238300 2 238301 3 Обойма резиновая ЛМЭ 750 457 Подшипник 626 22 Шайба Ротор Обойма подшипника ЛМЭ 750 457 Подшипник 608 РЭ Наименование детали Шкив ведущий ЛМЭ750 457 Пружина натяжения ЛМЭ 750 457 Гайка М8 левая Ролик ведущий Шайба Шайба Кольцо пружинное ф9 мм Винт ЭТ4х16 Суппорт Вал зубчатый Подшипник 627 22 Шайба пружинная Шкив ведомый ЛМЭ750 457 Пылесборник ЛМЭ720 457
