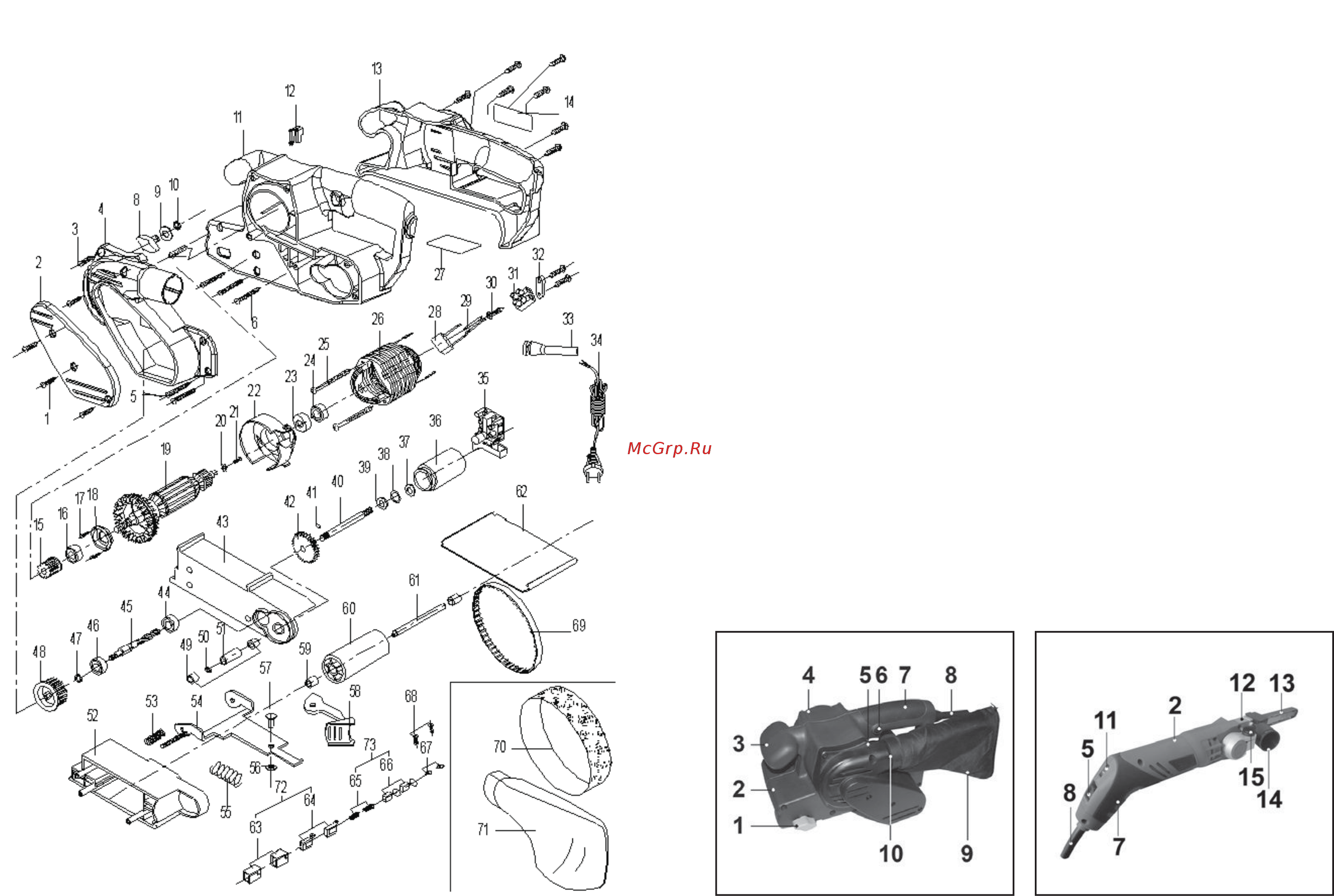

20 СХЕМА СБОРКИ ЛМЭ 750 457 9 искрения на коллекторе электродвигате ля 5 2 4 Большинство проблем с двигате лем вызвано ослаблением или плохи ми контактами в разъёмах перегрузкой пониженным напряжением возможно вследствие недостаточного сечения под водящих проводов 5 2 5 При большой длине и малом попе речном сечении подводящих проводов на них происходит дополнительное падение напряжения которое приводит к пробле мам с двигателем Поэтому для нормаль ного функционирования инструмента необходимо достаточное поперечное се чение подводящих проводов Рекомендо ванное поперечное сечение медного про вода 1 мм2 при общей длине не более 15 метров При этом не имеет значения осуществляется подвод электроэнергии к машине через стационарные подводящие провода через удлинительный кабель или через комбинацию стационарных и удлинительный кабелей 6 УСТРОЙСТВО МАШИНЫ Рис 5 6 1 Винт регулировочный 2 Корпус 3 Рукоятка дополнительная 4 Корпус электродвигателя 5 Выключатель 6 Кнопка фиксации выключателя 7 Рукоятка 8 Шнур питания 9 Пылесборник 10 Патрубок пылесборника 11 Регулятор скорости движения ленты 12 Суппорт ленты 13 Лента шлифовальная 14 Адаптер пылесоса 15 Винт фиксации суппорта 7 ПОДГОТОВКА К РАБОТЕ И РЕГУЛИРОВКА Рис 5 8 Внимание Перед проведением лю бых работ по регулировке или замене оснастки машины отключите вилку шнура питания инструмента от розет ки 7 1 Установка шлифовальной ленты на машины моделей ЛМЭ 720 457 ЛМЭ750 457 ЛМЭ 810 533 Рис 7 7 1 1 Переместите рычаг 18 вверх до крайнего положения Ведомый ролик 17 сместится назад к ведущему ролику 21 7 1 2 Установите шлифовальную ленту 13 на ведущий 21 и ведомый 17 ро лики 7 1 3 Направление вращения шлифо вальной ленты 13 должно совпадать с направлением вращения ведущего роли ка 21 которое указано стрелкой 19 на корпусе машины Направление движения ленты указано стрелкой на внутренней стороне шлифовальной ленты Примечание Если шлифовальная лента установлена неправильно направление стрелки на внутренней стороне ленты не совпадает с направлением враще ния ведущего ролика то это приведёт к
