инструмент из ствола.

8.2. Регулировка ограничителя глуби-

ны сверления.

8.2.1. Нажмите и удерживайте кнопку (2)

фиксации ограничителя глубины сверле-

ния.

8.2.2. Переместите ограничитель глубины

сверления (3) на необходимое расстоя-

ние в гнезде рукоятки.

8.2.3. Зафиксируйте установленное поло-

жение ограничителя глубины сверления

(3), отпустив кнопку (2).

8.3. Переключение направления вра-

щения патрона ствола.

8.3.1. Переключателем направления вра-

щения (5)

установите необходимое на-

правление вращения патрона ствола (4)

(левое – буква «L» на корпусе (9) возле

переключателя (5); или правое – буква

«R» на корпусе (9) возле переключателя

(5)).

8.4. Включение.

8.4.1. Подключите вилку шнура питания

(7) к розетке электрической сети.

8.4.2. Крепко удерживая инструмент в ру-

ках, нажмите на выключатель (8).

8.4.3. Для фиксации выключателя (8) во

включенном состоянии нажмите кнопку

фиксации (6) при нажатом выключателе

(8).

8.4.4. Для выключения перфоратора отпу-

стите выключатель (8). Если выключатель

(8) заблокирован во включенном положе-

нии кнопкой фиксации (6), для разблоки-

ровки коротко нажмите выключатель (8).

8.4.5. Отключите вилку шнура питания (7)

от розетки электросети.

9. ПОРЯДОК РАБОТЫ

ПЕРФОРАТОРОМ (Рис.2-3)

9.1. Сверление без удара.

9.1.1. Установите оснастку в патрон ство-

ла (4) перфоратора согласно разделу

8.1.

9.1.2. Отрегулируйте глубину сверления

(при необходимости) согласно разделу

8.2.

9.1.3. Установите переключатель ревер-

са (5) в положение «правое» (на корпусе

(9) рядом с переключателем (5) нанесена

буква «R»).

9.1.4. Установите переключатель режи-

мов работы (10) в положение «сверление

без удара» (I).

9.1.5. Приведите инструмент или оснастку

в контакт с обрабатываемой заготовкой.

9.1.6. Произведите сверление, установив

необходимую скорость вращения шпин-

деля

и усилие подачи.

9.2. Сверление с осевым ударом.

9.2.1. Установите оснастку в патрон ствола

(4) перфоратора согласно разделу 8.1.

9.2.2. Отрегулируйте глубину сверления

(при необходимости) согласно разделу

8.2.

9.2.3. Установите переключатель ревер-

са (5) в положение «правое» (на корпусе

(9) рядом с переключателем (5) нанесена

буква «R»).

9.2.4. Установите переключатель режи-

мов работы (10) в положение «сверление

с осевым ударом

» (II).

9.2.5. Приведите инструмент или оснастку

в контакт с обрабатываемой заготовкой.

9.2.6. Произведите сверление, установив

необходимую частоту вращения шпинде-

ля и усилие подачи.

9.3. Долбление.

9.3.1. Установите долбежную оснастку в

патрон ствола (4) перфоратора согласно

разделу 8.1.

9.3.2. Установите переключатель режи-

мов работы (10) в положение «долбле-

ние» (IV).

9.3.3. Для наиболее удобной ориента-

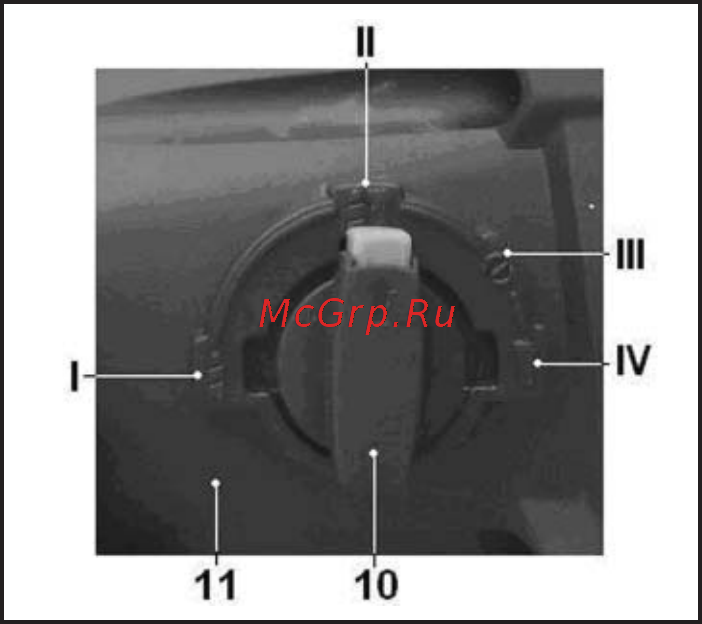

Рис. 3

ции долбежного инструмента переведите

переключатель режимов работы (10) в

положение (III) и поверните долбежную

оснастку руками в наиболее удобное по-

ложение. Зафиксируйте это положение,

переведя переключатель режимов рабо-

ты (10) в положение «долбление» (IV).

9.3.4. Приведите долбежную оснастку в

контакт с обрабатываемой заготовкой.

9.3.5. Произведите долбление, установив

необходимое усилие подачи.

ВНИМАНИЕ! Для свободного включе-

ния режима

(IV) проводите переклю-

чение, одновременно проворачивая

шпиндель инструмента при помощи

установленной в ствол оснастки. Дан-

ная особенность обусловлена конструк-

цией механизма переключения и при-

звана обеспечить надёжную фиксацию

механизма в выбранном положении.

9.4. Работа с крепёжной оснасткой.

9.4.1. Установите через соответствующий

переходник (не входит в комплект постав-

ки) оснастку, соответствующую по раз-

меру приводу используемого крепежа в

патрон ствола (4) перфоратора.

9.4.2. Установите переключатель реверса

(5) в положение «правое» для завинчива-

ния (на корпусе (9) рядом с переключате-

лем (5) нанесена буква «R») или «левое»

для отвинчивания (на корпусе (9) рядом с

переключателем (5) нанесена буква «L»).

9.4.3. Установите переключатель режи-

мов работы (10) в положение «сверление

без удара» (I).

9.4.4. Приведите оснастку в контакт с при-

водом крепежа.

9.4.5. Плавно нажимая на выключатель

(8), произведите завинчивание или отвин-

чивание, обеспечив необходимое усилие

подачи.

ВНИМАНИЕ! Продолжительная рабо-

та перфоратором на малых оборотах

патрона ствола с большой нагрузкой

может вызвать перегрев и поломку

электродвигателя. В случае чрезмер-

ного нагрева электродвигателя или

появления признаков плавления (го-

рения) изоляции, снимите нагрузку и

произведите охлаждение инструмента

на холостом ходу при максимальной

частоте вращения патрона ствола.

10. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

10.1. Техническое обслуживание.

10.1.1. По окончанию работы извлеките

оснастку из патрона ствола перфорато-

ра.

10.1.2. Продолжительная эксплуатация

перфоратора с изношенной или повреж-

дённой оснасткой приводит к снижению

производительности работы и может

стать причиной перегрузки двигателя.

Замените оснастку на новую сразу, как

только заметите, что она изношена или

повреждена. Необходимость увеличения

усилия подачи и нажатия на инструмент

говорит об износе оснастки.

9.1.3. Очистите инструмент от пыли гря-

зи чистой ветошью. Не используйте для

очистки пластиковых деталей перфорато-

ра растворители и нефтепродукты.

9.1.4. Произведите очистку сменной

оснастки и принадлежностей.

9.1.5. Периодически проверяйте затяжку

всех резьбовых соединений инструмента

и, при необходимости, затягивайте все

ослабленные соединения.

10.2. Хранение и транспортировка.

10.2.1. Храните перфоратор в сухом по-

мещении, оградив от воздействия прямых

солнечных лучей.

10.2.2. Не храните инструмент в легкодо-

ступном месте и в пределах досягаемо-

сти детей.

10.2.3. Для транспортировки перфорато-

ра на дальние расстояния используйте

заводскую или иную упаковку, исключаю-

щую повреждение инструмента и его ком-

понентов в процессе транспортировки.

10.3. Критерии предельного состоя-

ния.

10.3.1. Критериями предельного состоя-

ния перфоратора являются состояния,

при которых его дальнейшая эксплуата-

ция недопустима или экономически не-

целесообразна. Например, чрезмерный

износ, коррозия, деформация, старение

или разрушение узлов и деталей или

их совокупность при невозможности их
