12
устранения в условиях авторизирован-
ных сервисных центров оригинальными
деталями, или экономическая нецелесоо-
бразность проведения ремонта.
10.3.2. Критериями предельного состоя-
ния перфоратора являются:
- трещины на поверхностях несущих и
корпусных деталей;
- чрезмерный износ или повреждение
двигателя и механизма редуктора или со-
вокупность признаков.
10.4. Утилизация.
10.4.1. Перфоратор и его комплектующие,
вышедшие из строя и не подлежащие ре-
монту, необходимо сдать на специальные
приемные пункты по утилизации. Не вы-
брасывайте вышедший из строя электро-
инструмент в бытовые отходы!
9
них происходит дополнительное падение
напряжения, которое приводит к пробле-
мам с двигателем. Поэтому для нормаль-
ного функционирования инструмента
необходимо достаточное поперечное се-
чение подводящих проводов. Рекомендо-
ванное поперечное сечение медного про-
вода 1,0 мм² при общей длине не более
15 метров. При этом, не имеет значения,
осуществляется подвод электроэнергии
к перфоратору через стационарные под-
водящие провода, через удлинительный
кабель или через комбинацию стационар-
ных и удлинительный кабелей.

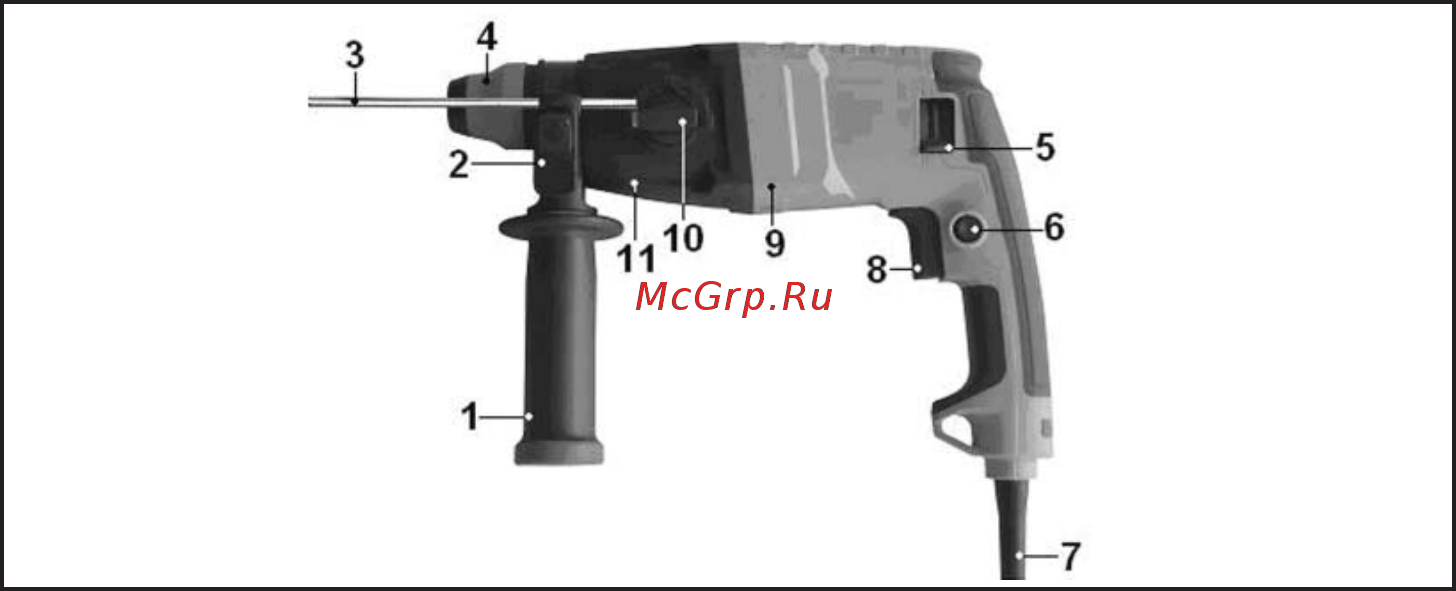

6. УСТРОЙСТВО ПЕРФОРАТОРА (Рис.2)
1. Рукоятка дополнительная
2. Кнопка разблокировки ограничителя
глубины сверления
3. Ограничитель глубины сверления
4. Патрон ствола
5. Переключатель направления вращения
патрона ствола (реверс)
6. Кнопка фиксации выключателя
7. Шнур питания
8. Выключатель
9. Корпус электродвигателя
10. Переключатель режимов работы
11. Корпус редуктора
ЗАПРЕЩАЕТСЯ производить измене-
ние направления вращения патрона
ствола (4) переключателем реверса (5)
или режима работы переключателем
(10) при нажатом выключателе (8) и
вращающемся патроне ствола (4).
7. СБОРКА (Рис.2)
7.1. Вращая ручку рукоятки дополнитель-
ной (1) против часовой стрелки, ослабьте
хомут и установите рукоятку на перфо-
ратор. Установив рукоятку в удобное по-
ложение, зафиксируйте ручку вращением
рукоятки (1) по часовой стрелке.
7.2. Нажмите и удерживайте кнопку (2)
фиксации ограничителя глубины свер-
ления. Вставьте ограничитель глубины
сверления (3) в специальное отверстие
на рукоятке (1). Зафиксируйте установ-
ленное положение ограничителя глубины
сверления (3), отпустив кнопку (2).
8. ПОДГОТОВКА К РАБОТЕ
И РЕГУЛИРОВКА (Рис.2)
8.1 Установка инструмента или оснаст-
ки в патрон ствола.
8.1.1. Проведите внешний осмотр инстру-
мента. Убедитесь в отсутствии внутри
ствола перфоратора стружки и строи-
тельного мусора.
8.1.2. Оттяните муфту патрона ствола (4)
назад и удерживайте ее.
8.1.3. Вставьте предварительно смазан-
ный хвостовик инструмента или оснастки
в ствол перфоратора и отпустите муфту
патрона ствола (4). Муфта патрона ство-
ла (4) должна вернуться в исходное поло-
жение. Рабочий инструмент или оснастка
должны зафиксироваться в стволе перфо-
ратора, имея небольшой осевой люфт.
8.1.4. Для извлечения инструмента или
оснастки из ствола перфоратора отведи-
те муфту патрона (4) назад и извлеките
Рис. 2
