8

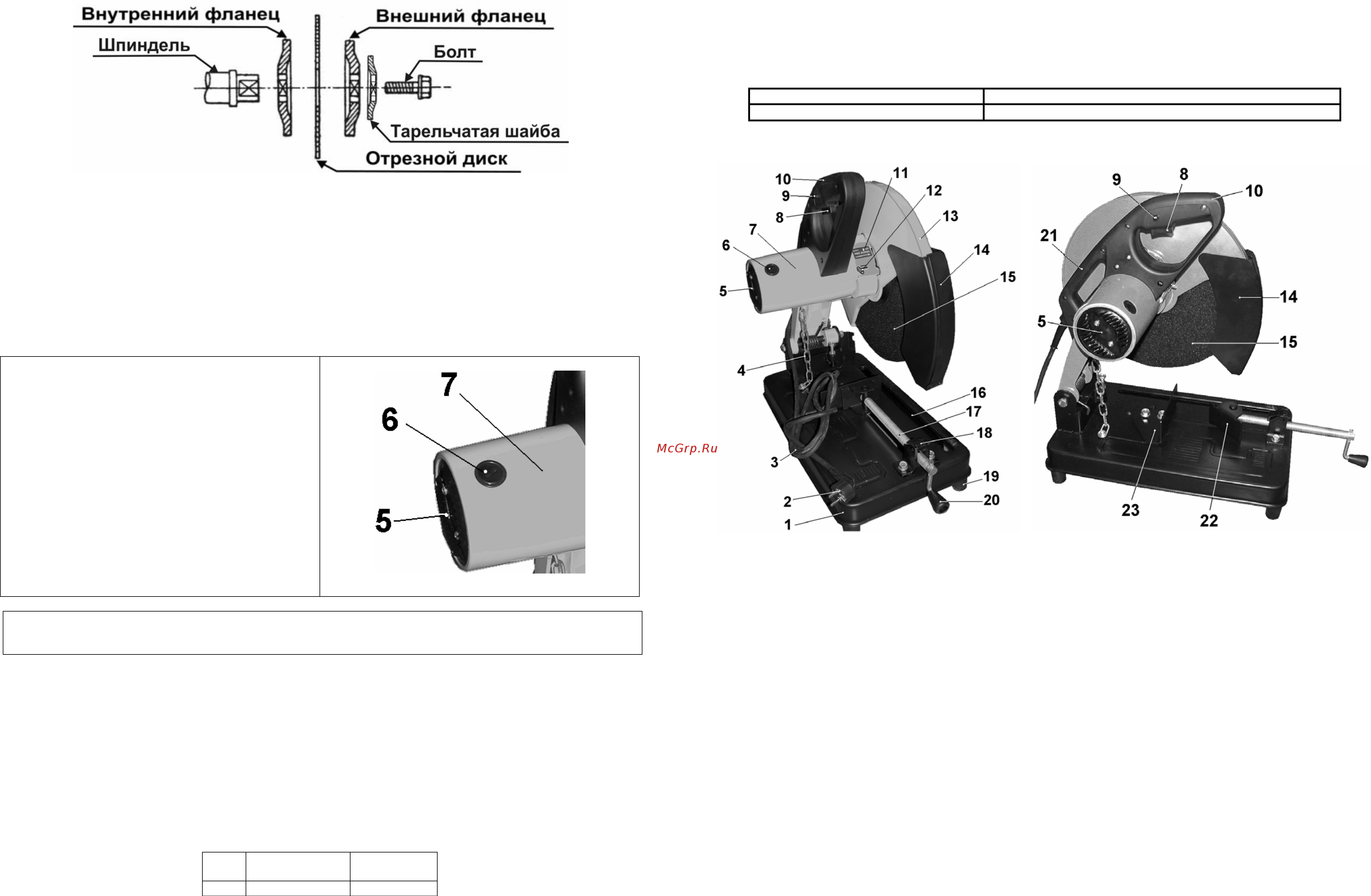

12.2. Установка отрезного диска (Рис.8,9,10)
Рис.10
Перед установкой отрезного диска (15) на машину внимательно осмотрите его. На нём не должно быть сколов и
трещин, поверхности отрезного диска должны быть ровными, сухими и чистыми.
12.2.1. Обеспечьте доступ к установке отрезного диска (15) (см.п.12.1.1). Установите отрезной диск (15) в
последовательности, обратной последовательности разборки (см.п.12.1.2. и Рис.10) так, чтобы посадочные
отверстия фланцев совместились с посадочной частью шпинделя (34).
12.2.2. Положение зафиксируйте, закрутив болт (32). Чрезмерное усилие при закручивании болта (31) может
привести к разрушению отрезного диска (15), а недостаточное - к его проскальзыванию при нагрузке.
Помните, что отрезной диск весьма хрупкий. Крайне внимательно обращайтесь с отрезным диском,
избегая его ударов и падений.
13. ЗАМЕНА ЩЁТОК (Рис
.11)
13.1. Заменяйте угольные щетки, когда они
изношены до 4,8 мм их длины. Щетки необходимо
менять парами. Замену щеток для безопасной и
надежной работы машины необходимо проводить
специалисту.
Помните, что ремонт машины должен проводиться в
условиях сервисных центров, с использованием
только оригинальных запасных частей и расходных
материалов.
Для осмотра и замены щеток
необходимо на двух
противоположных сторонах электродвигателя (7)
выкрутить два щёткодержателя (6), извлечь щётки и,
при необходимости, заменить. Щетки необходимо
менять парами (см комплектность).
Рис.11
Для безопасной и надежной работы машины помните, что ремонт, обслуживание и регулировка
машины должны проводиться в условиях сертифицированных сервисных центров с
использованием только оригинальных запасных частей и расходных материалов
14. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
ВНИМАНИЕ: Перед началом любых ремонтных и сервисных работ убедитесь, что машина отключена от розетки.
14.1. Периодически с рабочего стола удаляйте стружку и пыль Рис.3, и со всех резьбовых и подвижных узлов и
механизмов машины. Постоянно очищайте (продувайте) отверстия крышки двигателя (5), Рис.11.
14.2. По окончанию работы очистите машину. Смажьте
машинным маслом ходовой винт тисков, неокрашенные
поверхности рабочего стола и шарнирное соединение машины.
15. РЕКОМЕНДУЕМЫЕ ОТРЕЗНЫЕ ДИСКИ
Для замены используйте отрезные диски для металла с геометрическими и техническими характеристиками в
соответствии с техническими характеристиками вашего станка.
При самостоятельном приобретении переходного кольца 25,4 х 32 рекомендуем отрезной диск.
Код
Внешний
диаметр (мм)
Внутренняя
посадка (мм)
25507 355 32
5
6.2.4. При большой длине и малом поперечном сечении подводящих проводов на этих проводах происходит
дополнительное падение напряжения, которое приводит к проблемам с двигателем. Поэтому для нормального
функционирования этой машины необходимо достаточное поперечное сечение подводящих проводов.
Приведённые в таблице данные о длине подводящих проводов относятся к расстоянию между
распределительным щитом, к которому
подсоединена машина, и вилкой штепсельного разъёма машины. При
этом не имеет значения, осуществляется подвод электроэнергии к машине через стационарные подводящие
провода, через удлинительный кабель или через комбинацию (стационарный и удлинительный) кабелей.
Длина подводящих проводов Необходимое поперечное сечение медных проводов
До 15м 1,5 мм
2
7. УСТРОЙСТВО (Рис. 2,3
Рис.2 Рис.3
1. Рабочий стол (станина)
2. Вилка электрическая
3. Шнур (электропитания машины)
4. Цепочка
5. Крышка (двигателя)
6. Щёткодержатель
7. Электродвигатель
8. Клавиша пуска
9. Кнопка пуска
10. Ручка (рабочая)
11. Наклейка
12. Рычаг (блокировки шпинделя)
13. Защитный кожух
14. Защитный кожух (подвижный)
15. Отрезной диск (круг отрезной)
16. Прорезь (рабочего стола)
17. Винт ходовой
18. Полугайка (откидная)
19. Опора
20. Ручка (тисков)
21. Ручка (транспортная)
22. Губки тисков (подвижные)
23. Губки тисков (поворотные)
8. ТРАНСПОРТНОЕ ПОЛОЖЕНИЕ (Рис.2,3)
ПРЕДУПРЕЖДЕНИЕ: Прежде всего, убедитесь в том, что машина отключена от электрической сети.
8.1. При транспортировке и перемещении машины ручка (10) полностью опускается, и нижнее положение
фиксируется цепочкой (4). Перемещение машины производится непосредственно за транспортную ручку (21).
9.
МОНТАЖ
9.1. Монтаж машины
9.1.1.Установите машину на ровной и устойчивой поверхности, рассчитанной на вес машины с учётом
обрабатываемой заготовки.
