6
10. РЕГУЛИРОВКА
Машина собрана и отрегулирована на заводе - изготовителе, но при транспортировке точность установок и
крепление винтов может нарушиться.
ВНИМАНИЕ: Перед проверкой и регулировкой узлов и механизмов машины отсоедините вилку (2) шнура
электропитания (3) от розетки электросети, Рис. 3.
10.1. Регулировка угла резания заготовки (Рис. 2,4)
10.1.1. Отключите машину, отсоедините вилку (2) шнура
питания (3) от розетки электросети
, ослабьте два
установочных болта (27 и 28).
10.1.2. Совместите отметку на рабочем столе (1) с выбранным
показанием шкалы на поворотных губках тисков (23).
10.1.3. Закрепите губки тисков (23), плотно закрутив
установочные болты (27 и 28).
10.1.4. Выполните пробное резание, произведите
инструментальное измерение результата.
10.1.5. При необходимости повторите регулировку, для чего
опустите ручку (10), Рис.2, установите между плоскостью
губок тисков (23) и
отрезным диском (15) угольник, угломер,
шаблон или образец и отрегулируйте необходимый угол
резания.
10.2. Регулировка установки тисков (Рис.4)
10.2.1. При использовании заготовок различной конфигурации
и профиля предусмотрено дополнительное крепёжное
отверстия (26) для ступенчатой переустановки поворотных
губок тисков (23).

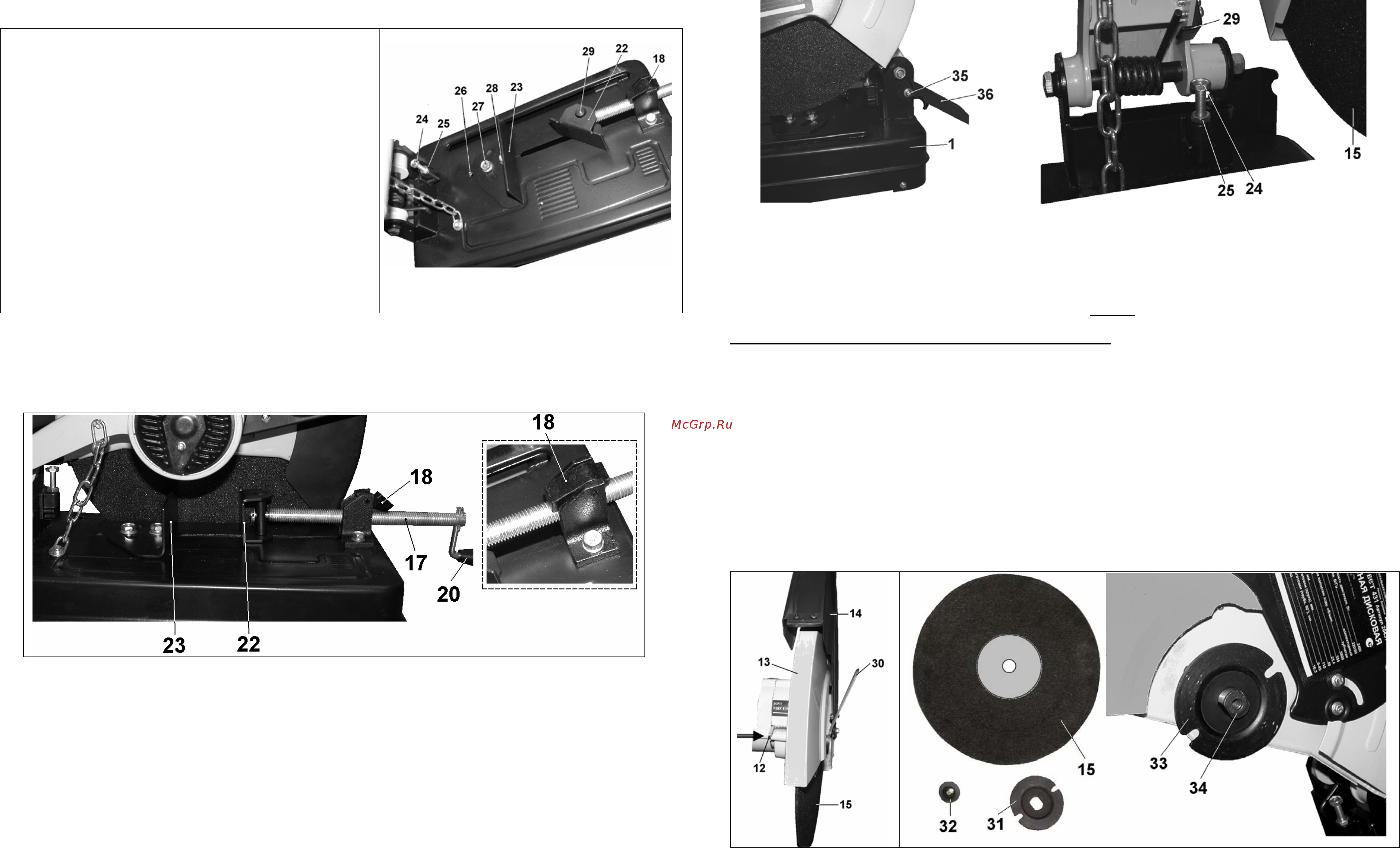

Рис. 4
11. ОСНОВНЫЕ ОПЕРАЦИИ (Рис.2÷7)
В интересах вашей безопасности всегда держите защитные кожухи (13 и 14) в исправном состоянии. При
любой неисправности их следует немедленно заменить.
11.1. С помощью этой машины можно произвести разрез заготовки под углом от 45° до 90° градусов, для чего
необходимо выполнить пункт 10.1.
Рис. 5
11.2. Как показано на Рис.6, откиньте полугайку (18), переместите ходовой винт (17) в положение, достаточное для
установки заготовки. Установите заготовку и, как показано на Рис.5, опустите полугайку (18). Вращая до
определённого усилия ходовой винт (17) за ручку (20), надёжно закрепите заготовку. При использовании длинных
заготовок обеспечьте надёжную фиксированную опору по всей длине заготовки.
11.3. Во избежание
травм и поломки отрезного диска (15), особенно на финишной стадии резания, обеспечьте
надёжное фиксированное положение не зажатой в тисках машины части заготовки.
11.4. При работе с заготовками непрямоугольного профиля используйте бруски, вставки и накладки для
надёжного закрепления и исключения деформации профиля заготовки в губках тисков (23и 22).
ВНИМАНИЕ: Перед включением вилки (2) шнура (3) питания
машины в розетку, удостоверьтесь, что кнопка
(9) и клавиша пуска (8) правильно действуют и возвращаются в позицию «Выкл.» при их отпускании.
11.5. Перед включением убедитесь, что свободному вращению отрезного диска (15) ничто не мешает. Включение
вращения отрезного диска (15) производится последовательном нажатием на кнопку (9) и клавишу пуска (8) и
последующим удерживанием клавиши пуска (8), расположенных на
рабочей ручке (10). Во время вращения
отрезного диска (15) оператор не должен находиться в плоскости его вращения.
7
ВНИМАНИЕ: Крепко удерживайте ручку (10) машины. Помните, что в момент включения и остановки под
воздействием изменения центробежной силы отрезного диска (15) машина может перемещаться.
Рис. 6 Рис. 7
11.6. Перемещение отрезного диска (15) к заготовке и скорость подачи резания производится ручным усилием
оператора на ручку (10). Избыточное давление (повышенная скорость подачи) на ручку (10) может привести к
разрушению отрезного диска (15) и повлечь за собой травму.
11.7. Во избежание скапливания металлических опилок и абразивной пыли на рабочем столе (1) ослабьте
крепление винта (35), установите искрогаситель (36)
в выбранное положение, закрепите винтом (35), Рис.6.
11.8. После окончания резания, удерживая машину за ручку (10) в нижнем положении, отпустите клавишу пуска
(8), дождитесь полной остановки отрезного диска (15) и плавно
переведите ручку (10) в крайнее верхнее
положение.
Внимание: Запрещается резко отпускать рабочую ручку (10).
11.8. При регулировки ограничения опускания отрезного диска (15) на определённую (фиксированную) глубину
резания ослабьте контргайку (25). Установите болт (24) таким образом, чтобы при в нижнем (необходимом)
положении отрезного диска (15) головка болта (24) упиралась в ограничитель (29) , Рис.6.
Внимание: при полностью опущенной ручке (10) отрезной диск (15) не должен касаться стенок прорези
(16) рабочего стола (1) или поверхности опорной поверхности
машины (верстака и т.д.), Рис.2;3.
12. ЗАМЕНА ОТРЕЗНОГО ДИСКА
ПРЕДУПРЕЖДЕНИЕ: Перед снятием или установкой отрезного диска (15), прежде всего, убедитесь в том,
что машина отключена, и вилка (2) шнура питания (3) отсоединена от розетки электрической сети.
12.1. Снятие отрезного диска (Рис. 8,9)
12.1.1. Переведите защитный кожух (14) в верхнее положение, рычагом (12) заблокируйте вращение отрезного
диска (15). Для чего надавите на рычаг (12) в направлении отрезного диски (15), аккуратно рукой вращайте
отрезной диск (15) до характерного щелчка – блокировки шпинделя (34).
12.1.2. Удерживайте рычаг (12). Гаечным ключом (30) (см. комплект поставки) против часовой стрелки открутите
болт с шайбой (32). Снимите со шпинделя (34) внешний фланец (31) и отрезной диск (15), Рис.8.
Рис.8 Рис.9
