Энкор ДУЭ-2 1150ЭР/13М (50092) [6/10] Внимание в процессе работы

Содержание

• Внимание после продажи дрели пре тензии по некомплектности не прини маются 4
• Дуэ 2 1150эр 13м 4
• Код для заказа 50092 4
• Общие указания 4
• Таблица 1 4
• Таблица 2 4
• Технические данные 4
• Технические параметры значения 4
• Шумовые и вибрационные характеристики дуэ 2 1150эр 13м 4
• А запрещается эксплуатация дре ли в условиях воздействия капель и брызг на открытых площадках во вре мя снегопада или дождя вблизи вос пламеняющихся жидкостей или газов во взрывоопасных помещениях или 5
• В связи постоянным совершенствованием конструкции и технических харак теристик инструмента ооо энкор инструмент воронеж оставляет за собой право вносить изменения в конструкцию и комплектацию данного изделия 5
• Детали сборки дрели дуэ 2 1150эр 13м 5
• Дуэ 2 1150эр 13м 5
• Инструкции по безопасности а предупреждение не подключай 5
• Код наименование детали код наименование детали 5
• Комплектность рис 1 5
• Мендациями 5
• Помещениях с химически активной 5
• Те дрель к сети питания до тех пор пока внимательно не ознакомитесь с изложенными в руководстве реко 5
• Внимание в процессе работы 6
• Внимание во время работы с электроинструментом не допускайте 6
• Запрещается а заземлять машины классов ii и iii б подключать машины класса iii к электрической сети общего пользова ния через автотрансформатор сопро тивление или потенциометр в вносить внутрь котлов резервуаров трансформаторы и преобразователи 6
• Запрещается работать дрелью в утомленном или болезненном состоя нии а также в состоянии алкогольного или наркотического опьянения 6
• Контакта тела с заземлением и зазем ленными поверхностями 6
• Машины не защищенные от воздей ствия капель или брызг не имеющих отличительных знаков капля в треу гольнике или две капли в условиях воздействия капель и брызг а также на открытых площадках во время сне гопада или дождя 6
• Нахождения в рабочей зоне детей и по 6
• Средой разрушающей металлы и изо ляцию а также в условиях чрезмерной запылённости воздуха а запрещается эксплуатировать 6
• Сторонних лиц 6

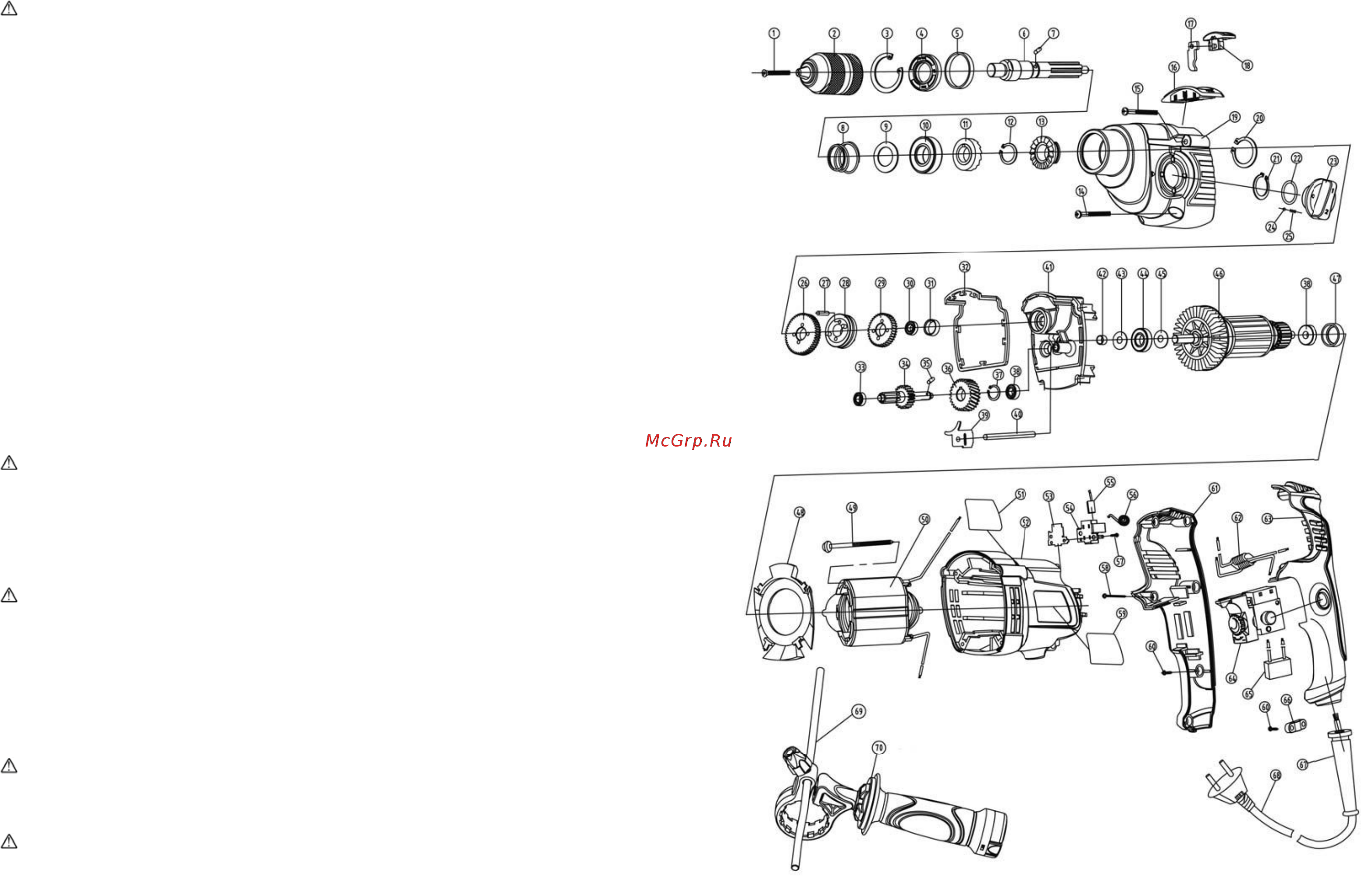

• Схема сборки дрели дуэ 2 1150эр 13м 6
• Частоты 6
• Электроинструментом не допускайте 6
• 02 00001 7
• А внимание не применяйте не сер тифицированную или самодельную 7
• А запрещается а оставлять без надзора машину при соединенную к питающей сети б передавать машину лицам не имею щим права пользоваться ею в работать машинами с приставных лестниц г натягивать и перекручивать кабель шнур подвергать его нагрузкам на пример ставить на него груз д превышать предельно допустимую продолжительность работы указан 7
• Дуэ 2 1150эр 13м 7
• Машину при возникновении во время работы хотя бы одной из следующих неисправностей а повреждение штепсельного соеди нения кабеля шнура или его защит ной трубки б повреждение крышки щеткодержа теля в нечеткая работа выключателя г искрение щеток на коллекторе со провождающегося появлением круго вого огня на его поверхности д вытекание смазки из редуктора или вентиляционных каналов е появление дыма или запаха харак 7
• Ную в паспорте машины е снимать с машины при эксплуатации средства виброзащиты и управления рабочим инструментом а запрещается эксплуатировать 7
• Оснастку никогда не устанавливайте сменную оснастку не соответствую щую назначению дрели указанному в п данного руководства это мо жет стать причиной тяжелой травмы 7
• Примечание техническое обслуживание электри 7
• Свидетельство о приёмке и продаже 7
• Терного для горящей изоляции ё появление стука ж поломка или появление трещин в корпусной детали рукоятке защитном ограждении з повреждение рабочего инструмента 7
• Центра 7
• Ческих машин проведение регламент ных работ регулировок указанных в руководстве по эксплуатации диагно стика не относятся к гарантийным обя зательствам и оплачиваются согласно действующим расценкам сервисного 7
• В гарантийном ремонте может быть отказано 8
• В гарантийный ремонт принимает 8
• В комплектацию или устанавливаемые пользователем ручных электрических машин например 8
• Гарантийные обязательства 8
• Настоящие гарантийные обязатель ства не распространяются на оснастку сменные принадлежности входящие 8
• Настоящие гарантийные обязатель ства не распространяются на следую щие комплектующие и составные де тали ручных электрических машин 8
• Особенности эксплуатации 8
• Особенности эксплуатации внимание для исключения опасно сти повреждения двигателя регулярно очищайте дрель и вентиляционные ка налы корпуса от опилок и пыли таким образом обеспечивается беспрепят 8
• Полностью оформленного и заполнен ного гарантийного талона установлен ного образца на представленную для ремонта машину с штампом торговой организации и подписью покупателя ручная электрическая машина в ре монт должна сдаваться чистой в ком плекте с принадлежностями 1 настоящие гарантийные обязатель ства не распространяются на следую щие случаи 8
• Ственное охлаждение двигателя не допускайте попадания внутрь корпуса дрели посторонних предметов и жид костей 8
• Ся ручная электрическая машина при обязательном наличии правильно и 8
• Требования к сети электропита ния 8
• Устройство дрели рис 8
• 5 6 7 8 9
• Возможные неисправности и методы их устранения 9
• Запрещается производить измене ние режима работы переключателем 7 скорости переключателем 15 и на правление вращения сверлильного па трона 3 переключателем реверса 14 при нажатом выключателе 12 и вра щающемся сверлильном патроне 3 9
• И регулировка рис 9
• Неисправность вероятная причина действия по устранению 9
• Подготовка к работе 9
• Примечание если нет необходимо 9
• Регулировка ограничителя глуби ны сверления 9
• Рис 2 9
• Сборка рис 9
• Сти ограничивать глубину сверления ограничитель глубины сверления 4 в хомут 2 дополнительной рукоятки 1 можно не устанавливать 9
• Установка инструмента или оснаст ки в сверлильный патрон 9
• Внимание продолжительная работа дрелью на малых оборотах вращения шпинделя с большой нагрузкой может 10
• Вызвать перегрев и поломку электро двигателя в случае чрезмерного на грева электродвигателя или появле ния признаков плавления горения 10
• Изоляции снимите нагрузку и произве дите охлаждение инструмента на холо стом ходу при максимальной скорости вращения шпинделя 10
• Критерии предельного состоя ния 10
• Обслуживание рис 10
• Общее обслуживание 10
• Порядок работы дрелью 10
• Работа с крепёжной оснасткой 10
• Регулировка частоты вращения 10
• Сверление без удара 10
• Сверление с ударом 10
• Сверлильного патрона 10
• Техническое 10
• Утилизация 10
• Хранение и транспортировка 10

Похожие устройства

• Энкор ДУЭ-900ЭР/13М (50082) Инструкция по эксплуатации
• Энкор 12т 28533 Инструкция по эксплуатации
• Энкор мс 110-1 элт 56551 Инструкция по эксплуатации
• Энкор мс 110-1 эл 56550 Инструкция по эксплуатации
• Энкор мс 65-1 эл 56548 Инструкция по эксплуатации
• Энкор мс 65-1 56547 Инструкция по эксплуатации
• Энкор мс 55-1 56546 Инструкция по эксплуатации
• Энкор ПЭ-420/12ЭР (50122) Инструкция по эксплуатации
• Энкор ДУЭ-580ЭР/13М (50073) Инструкция по эксплуатации
• Энкор па-14,4эр/10л 50040 Инструкция по эксплуатации
• Энкор корвет-551 95510 (27551) Инструкция по эксплуатации
• Энкор корвет-366 93660 Инструкция по эксплуатации
• Энкор лэ-600/60эм 50221 Инструкция по эксплуатации
• Энкор корвет-504 95040 (27504) Инструкция по эксплуатации
• Энкор корвет-503 95030 (27503) Инструкция по эксплуатации
• Энкор фа-12-18у 50030 Инструкция по эксплуатации
• Энкор 90111 корвет-11м Инструкция по эксплуатации
• Энкор корвет-367 93670 Инструкция по эксплуатации
• Энкор 47006 1/6/36 Инструкция по эксплуатации
• Энкор 19684 pz№1x150мм Инструкция по эксплуатации

6 средой разрушающей металлы и изо ляцию а также в условиях чрезмерной запылённости воздуха А ЗАПРЕЩАЕТСЯ эксплуатировать машины не защищенные от воздей ствия капель или брызг не имеющих отличительных знаков капля в треу гольнике или две капли в условиях воздействия капель и брызг а также на открытых площадках во время сне гопада или дождя 4 4 Работа дрелью в помещениях с от носительной влажностью воздуха более 80 категорически запрещается 4 5 Запрещается переделывать вилку се тевого шнура питания дрели если она не соответствует размеру вашей розетки и изменять длину шнура питания Исполь зуйте соответствующие удлинители 4 6 Не допускайте неправильной эксплу атации шнура питания дрели Не тяните за шнур при отсоединении вилки от ро зетки Оберегайте шнур от скручивания заломов нагревания попадания масла воды и повреждения об острые кромки Не используйте шнур питания дрели с по вреждённой изоляцией А ВНИМАНИЕ Во время работы с электроинструментом не допускайте контакта тела с заземлением и зазем ленными поверхностями 4 7 Разрешается производить работы ма шинами классов II и III без применения индивидуальных средств защиты А Запрещается а заземлять машины классов II и III б подключать машины класса III к электрической сети общего пользова ния через автотрансформатор сопро тивление или потенциометр в вносить внутрь котлов резервуаров трансформаторы и преобразователи частоты А ЗАПРЕЩАЕТСЯ работать дрелью в утомленном или болезненном состоя нии а также в состоянии алкогольного или наркотического опьянения А ВНИМАНИЕ В процессе работы электроинструментом не допускайте нахождения в рабочей зоне детей и по 15 сторонних лиц 4 8 Перед первым включением дрели об ратите внимание на правильность сбор ки инструмента и надежность установки оснастки 4 9 Проверьте работоспособность выклю чателя дрели и переключателей режимов Эксплуатировать дрель с неисправными органами управления запрещается 4 10 Используйте дрель только по на значению Применяйте оснастку пред назначенную для работы дрелью Не до пускается самостоятельное проведение модификаций инструмента а также ис пользование дрели для работ не регла ментированных данным Руководством 4 11 При эксплуатации машин необходи мо соблюдать все требования инструкции по их эксплуатации бережно обращаться с ними не подвергать их ударам пере грузкам воздействию грязи нефтепро дуктов Машины не защищенные от воз действия влаги не должны подвергаться воздействию капель и брызг воды или другой жидкости 4 12 Во избежание получения травмы при работе с дрелью не надевайте излишне свободную одежду галстуки украшения Они могут попасть в подвижные детали инструмента Длинные волосы уберите под головной убор 4 13 Кабель шнур машины должен быть защищен от случайного повреждения на пример кабель следует подвешивать Непосредственное соприкосновение ка беля шнура с горячими и масляными по верхностями не допускается 4 14 Всегда работайте в защитных очках используйте наушники для уменьшения воздействий шума При длительной рабо те используйте виброзащитные рукави цы Используйте прочную нескользящую обувь 4 15 Машина должна быть отключена выключателем при внезапной остановке вследствие исчезновения напряжения в сети заклинивания движущихся деталей и т п 4 16 Машина должна быть отключена от сети штепсельной вилкой СХЕМА СБОРКИ ДРЕЛИ ДУЭ 2 1150ЭР 13М
