пильным полотном (15). При проведении

ответственных работ произведите проб-

ное пиление на обрезках материала с по-

следующей корректировкой угла наклона

подошвы (1).

7.4.5. Переместите планку (19) опорно-

го ролика (12) до соприкосновения паза

опорного ролика (12) и пильного полотна

(15) согласно п.7.2.

7.4.6. Удерживая подошву (1) в наклонном

положении, затяните винты (20).

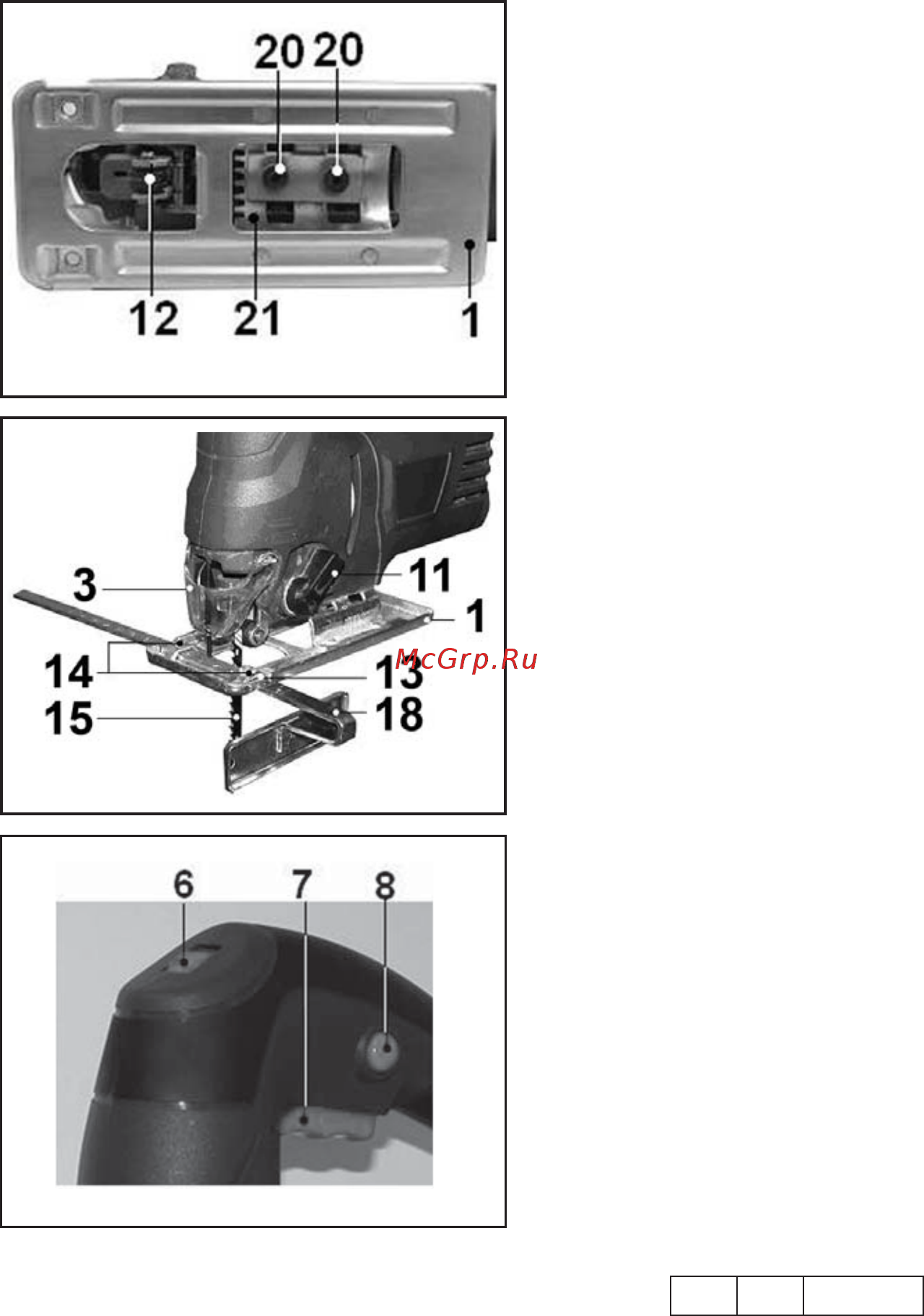

7.5. Наклон подошвы (Рис. 7). Для мо-

делей ЛЭ

-600/60Э, ЛЭ-600/60ЭМ и ЛЭ-

750/80Э.

7.5.1. Для распиливания материала заго-

товки под углом предусмотрен наклон по-

дошвы (1) лобзика на угол до 45° в левую

и правую стороны.

7.5.2. Установите пильное полотно в дер-

жатель согласно п.7.1.

7.5.3. Ключом (16) из комплекта поставки

ослабьте винты (20).

7.5.4. Наклоните подошву (1) влево или

вправо на желаемый угол, контролируя

его по шкале (21).

Примечание: шкала (21) служит для

предварительной установки угла наклона

подошвы (1). Для более точной установки

используйте инструментальные измере-

ния угла между подошвой (1) и пильным

полотном. При проведении ответствен-

ных работ произведите пробное пиление

на обрезках материала с последующей

корректировкой угла наклона подошвы

(1).

7.5.5. Удерживая подошву (1) в наклонном

положении, затяните винты (20).

7.6. Установка параллельного упора

(Рис.8).

7.6.1. Выкрутите на несколько оборотов

винты фиксации параллельного упора

(14) из подошвы (1).

7.6.2. Вставьте параллельный упор (18) в

направляющие пазы (13) на подошве (1).

Примечание: параллельный упор (18)

устанавливается как с левой, так и спра-

вой стороны подошвы (1).

7.6.3. Установите необходимое положе-

ние опорной поверхности параллельного

упора (18) относительно пильного полот-

Рис. 9

на (15).

7.6.4. Затяните винты (14) на подошве

(1).

Примечание: При проведении ответ-

ственных работ произведите пробное пи-

ление на обрезках материала с последу-

ющей корректировкой расстояния между

опорной поверхностью параллельного

упора (18) и пильным полотном (15).

7.7. Установка продольного колебания

Рис. 8

Рис. 7

тийную мастерскую.

Гарантийный, а также послегарантийный

ремонт производится оригинальными де-

талями и узлами только в гарантийных

мастерских, указанных в перечне «Адре-

са гарантийных мастерских».

Примечание:

Техническое обслуживание электри-

ческих машин, проведение регламент-

ных работ, регулировок, указанных в

руководстве по эксплуатации, диагно-

стика не относятся к гарантийным обя-

зательствам и оплачиваются согласно

действующим расценкам сервисного

центра.

С гарантийными обязательствами озна-

комлен и согласен:

_______________, ___________________

дата подпись

Изготовитель:

ШАНХАЙ ДЖОЕ ИМПОРТ ЭНД ЭКСПОРТ

КО., ЛТД.

Китай-Рм 339, № 551 ЛАОШАНУЧУН, ПУ-

ДОНГ, ШАНХАЙ, П.Р.

Импортер:

ООО «ЭНКОР-Инструмент-Воронеж»:

394018, Воронеж, пл. Ленина, 8.

Тел./факс: (473) 239-03-33

E-mail: opt@enkor.ru

12. СВИДЕТЕЛЬСТВО О ПРИЁМКЕ И ПРОДАЖЕ

Лобзик ручной электрический моделей

«ЛЭ-500/45», «ЛЭ-500/45Э», «ЛЭ-600/60Э», «ЛЭ-

600/60ЭМ», «ЛЭ-750/80Э» соответствует требованиям Технического регламента «О

безопасности машин и оборудования» (Постановление правительства РФ от 15.09.2009

г. №753) обеспечивающим безопасность жизни, здоровья потребителей и охрану окру-

жающей среды и признан годным к эксплуатации.

Сертификат соответствия для моделей «ЛЭ-500/45», «ЛЭ-500/45Э», «ЛЭ-600/60Э»,

«ЛЭ-750/80Э»

№ С-CN.АЯ60.В.00769,

срок действия с 18.05.2011 г. по 17.05.2016 г.

Сертификат соответствия для модели «ЛЭ-600/60ЭМ»

№ С-CN.АЯ60.В.01116,

срок действия с 27.08.2012 г. по 15.03.2015 г.

Сертификат соответствия выдан:

ОРГАН ПО СЕРТИФИКАЦИИ ПРОДУКЦИИ И УСЛУГ УЧРЕЖДЕНИЯ

«ВОРОНЕЖСКИЙ ЦЕНТР СЕРТИФИКАЦИИ И МОНИТОРИНГА»

394018. г. Воронеж, ул. Станкевича, 2, телефон: (473) 259-77-93

Аттестат аккредитации РОСС RU.0001.10АЯ60

Уважаемый покупатель!

Дата изготовления вашего инструмента закодирована в серийном номере

инструмента.

09 02 00001

Первые две цифры – год выпуска инструмента, в нашем примере это 2009 год.

Вторые две цифры – месяц года, в котором был изготовлен инструмент. В нашем

примере это февраль.

Остальные цифры – заводской порядковый номер инструмента.
