16

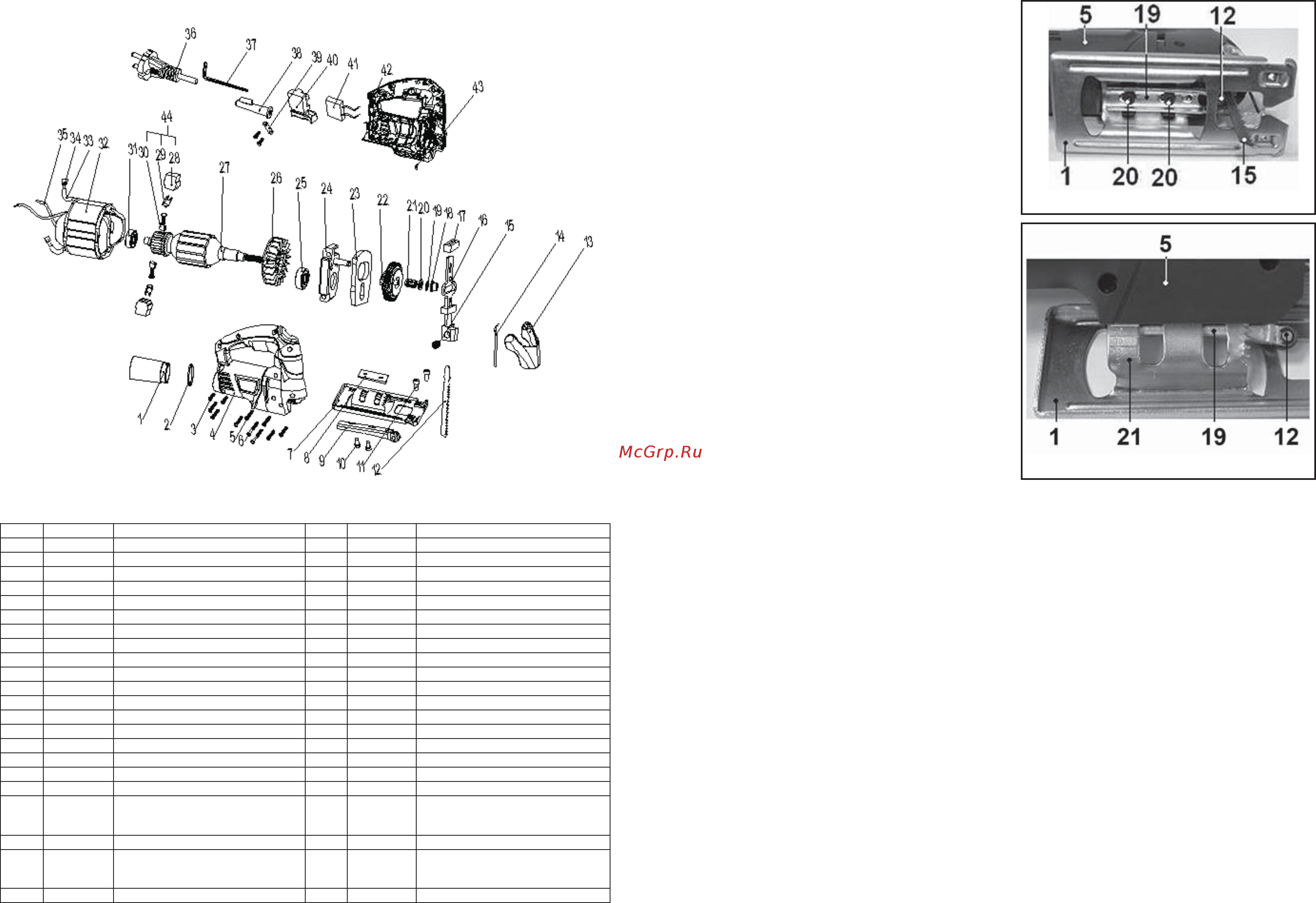

СХЕМА СБОРКИ ЛОБЗИКА «ЛЭ-500/45»
ДЕТАЛИ СБОРКИ ЛОБЗИКА «ЛЭ-500/45»
*- номер позиции на схеме сборки
№* Код. Наименование детали №* Код. Наименование детали
1 232300 Адаптер пылесборника 23 232513 Противовес
2 232301 Кольцо уплотнительное 24 232514 Щит промежуточный
3 Винт ST3.9x12 25 226618 Подшипник 608
4 232501 Корпус правый 26 232515 Крыльчатка
5 232502 Винт ST3.9x19 27 232516 Ротор
6 232503 Винт ST3.9x35 28 232517 Щеткодержатель
7 232504 Подошва 29 232518 Обойма щеткодержателя
8 232505 Фиксатор подошвы 30 232519 Щетка
9 232506 Блок опорного ролика 31 232328 Подшипник 607
10 232507 Винт М4х12 32 232520 Статор
11 232508 Винт М4х6 33 232521 Дроссель
12 232310 Пилка 34 232522 Контакт
13 232104 Экран защитный 35 232523 Провод статора
14 232311 Планка защитная 36 232331 Шнур
питания
15 232500 Винт держателя пилки 37 232115 Ключ шестигранный
16 232510 Шток 38 232116 Муфта шнура питания
17 232511 Держатель штока 39 232524 Зажим кабеля
18 232512 Ролик 40 232334 Выключатель ЛЭ-750/80
19 232315
Кольцо стопорное ф6
мм
41 232525 Конденсатор
20 232106 Шайба 42 232526 Корпус левый
21 232108
Подшипник игольчатый
K6X9X13
43 232527 Штифт подошвы
22 232109 Колесо зубчатое 44 232528 Щеткодержатель в сборе
9
Рис. 5
Рис. 6
го ролика (12).
Внимание! Устанавливайте в ваш лобзик
пильные полотна с Т-образным хвостови-
ком.
7.1.4. Используя ключ (16), затяните винт
(17) до упора.
7.1.5. Переместите защитный экран (2) в
нижнее положение.
7.2. Установка пильного полотна в бы-
строзажимной держатель (Рис.4). Для
модели ЛЭ-600/60ЭМ.
7.2.1. Переместите защитный экран (3) в
верхнее положение.
7.2.2. Для установки
пильного полотна
(15) вставьте хвостовик пильного полот-
на (15) в паз (22) держателя (4) до упора.
Пильное полотно (15) будет зафиксиро-
вано в держателе (4). Обратите внимание
на то, чтобы пильное полотно нерабочей
стороной попало в паз опорного ролика
(12).
Внимание! Устанавливайте в ваш лобзик
пильные полотна с Т-образным хвостови-
ком.
7.2.3. Переместите защитный экран (2) в
нижнее положение.
7.2.4. Для извлечения пильного полотна
(15) из держателя (4) переместите рычаг
(23) в направлении указанном стрелкой
на рис. 4.
7.3. Установка опорного ролика (Рис.5).
Для моделей ЛЭ-500/45 и ЛЭ-500/45Э.
7.3.1. Для большей универсальности при-
менения лобзика предусмотрена регули-
ровка положения опорного ролика (12) в
зависимости от ширины пильного полот-
на.
7.3.2. Установите пильное полотно (15) в
держатель (4) согласно п.7.1.
7.3.3. Используя ключ (16) из комплекта
поставки, ослабьте винты (20) крепления
планки (19) опорного ролика (12).
7.3.4. Переместите планку (19) опорно-
го ролика (12) до соприкосновения паза
опорного ролика (12) и пильного полотна
(15).
7.3.5. Зафиксируйте планку (19) опорного
ролика (12) в установленном положении
винтами (20).
Внимание! Избегайте излишне плотного
прижатия опорным роликом (12) пильно-
го полотна (15), т.к. это
может привести
к повышенному износу штока лобзика и
преждевременному выходу инструмента
из строя.
7.4. Наклон подошвы (Рис. 5, 6). Для
моделей ЛЭ-500/45 и ЛЭ-500/45Э.
7.4.1. Для распиливания материала заго-
товки под углом предусмотрен наклон по-
дошвы (1) лобзика на угол до 45° в левую
и правую стороны.
7.4.2. Установите пильное полотно в дер-
жатель согласно п.7.1.
7.4.3. Ключом (16) из комплекта поставки
ослабьте винты (20).
7.4.4. Наклоните подошву (1) влево или
вправо на желаемый угол, контролируя
его по шкале (21).
Примечание: шкала (21) служит для
предварительной установки угла накло-
на подошвы (1). Для более точной уста-
новки используйте инструментальные
измерения угла между подошвой (1) и
