мам с двигателем. Поэтому для нормаль-
ного функционирования инструмента
необходимо достаточное поперечное се-
чение подводящих проводов. Рекомендо-
ванное поперечное сечение медного про-
вода 1 мм², при общей длине не более
15 метров. При этом, не имеет значения,
осуществляется подвод электроэнергии к
лобзику через стационарные подводящие
провода, через удлинительный кабель
или через комбинацию
стационарных и
удлинительный кабелей.
6. УСТРОЙСТВО ЛОБЗИКА
Устройство инструмента представлено на
Рис.2.
1. Подошва
2. Планка защитная
3. Экран защитный
4. Держатель пильного полотна
5. Корпус
6. Регулятор частоты хода пильного по-
лотна
7. Выключатель
8. Кнопка фиксации выключателя
9. Шнур питания
10. Патрубок для подключения пылесоса
11. Переключатель продольных колеба-
ний
12. Опорный ролик пильного полотна
13. Паз для установки параллельного
упора
Рис. 3
14. Винт фиксации параллельного упора
7. ПОДГОТОВКА К РАБОТЕ
И РЕГУЛИРОВКА
Внимание! Перед проведением любых
работ по сборке, регулировке или за-
мене оснастки лобзика отключайте
вилку шнура питания от розетки элек-
трической сети.
7.1. Установка пильного полотна в дер-
жатель (Рис.3).
7.1.1. Переместите защитный экран (3) в
верхнее положение.
7.1.2. Используя ключ (16) из комплекта
поставки, ослабьте крепление винта (17).
7.1.3. Вставьте пильное полотно (15) хво-
стовиком в паз держателя (4). Обратите
внимание на то, чтобы пильное полотно
нерабочей стороной попало в паз опорно-
Рис. 4Рис. 2
17

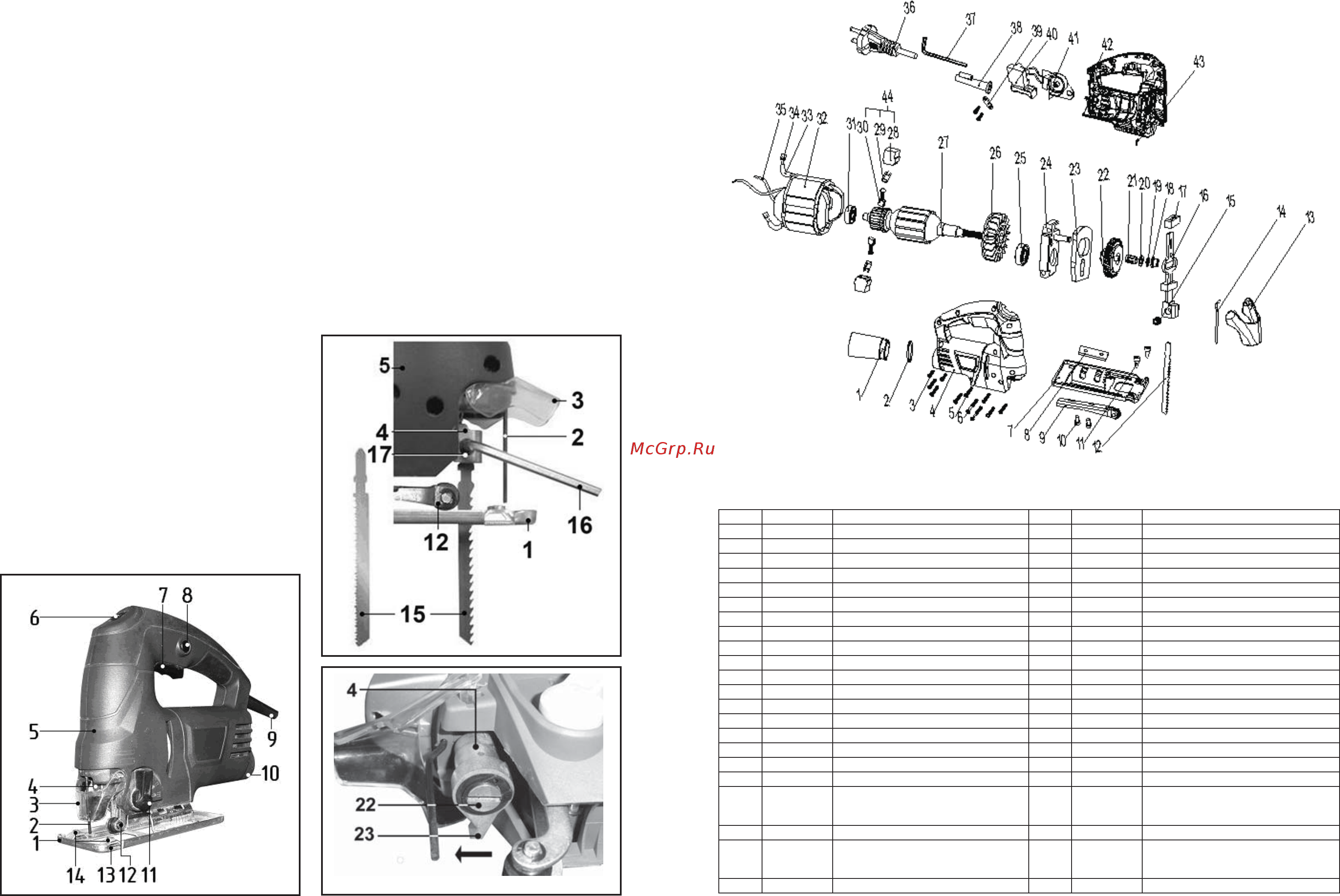

СХЕМА СБОРКИ ЛОБЗИКА «ЛЭ-500/45Э»
ДЕТАЛИ СБОРКИ ЛОБЗИКА «ЛЭ-500/45Э»
*- номер позиции на схеме сборки
№* Код. Наименование детали №* Код. Наименование детали
1 232300 Адаптер пылесборника 23 232513 Противовес
2 232301 Кольцо уплотнительное 24 232514 Щит промежуточный
3 Винт ST3.9x12 25 226618 Подшипник 608
4 232501 Корпус правый 26 232515 Крыльчатка
5 232502 Винт ST3.9x19 27 232516 Ротор
6 232503 Винт ST3.9x35 28 232517 Щеткодержатель
7 232504 Подошва 29 232518 Обойма щеткодержателя
8 232505 Фиксатор подошвы 30 232519 Щетка
9 232506 Блок опорного ролика 31 232328 Подшипник 607
10 232507 Винт М4х12 32 232520 Статор
11 232508 Винт М4х6 33 232521 Дроссель
12 232310 Пилка 34 232522 Контакт
13 232104 Экран защитный 35 232523 Провод статора
14 232311 Планка защитная 36 232331 Шнур
питания
15 232500 Винт держателя пилки 37 232115 Ключ шестигранный
16 232510 Шток 38 232116 Муфта шнура питания
17 232511 Держатель штока 39 232524 Зажим кабеля
18 232512 Ролик 40 232334 Выключатель ЛЭ-750/80
19 232315 Кольцо стопорное ф6 мм 41 232335
Блок электронный ЛЭ-
750/80
20 232106 Шайба 42 232526 Корпус левый
21 232108
Подшипник игольчатый
K6X9X13
43 232527 Штифт подошвы
22 232109 Колесо зубчатое 44 232528 Щеткодержатель в сборе
