6 3
8.1.6. Проконтролируйте установленный угол угольни-
ком или другим измерительным инструментом. При не-
обходимости откорректируйте угол.
8.1.7. Зафиксируйте гайку 14 контргайкой 15.
8.2. Регулировка радиуса изгиба
8.2.1. Ослабьте болты 17 на узлах регулировки 3 с левой
и правой сторон рабочего рычага 2.
8.2.2. Вращая болт точной регулировки 16, на узлах ре-
гулировки 3 с левой и правой сторон, отрегулируйте не-
обходимый
зазор между нижней подвижной плитой 4 и
верхней неподвижной 7.
8.2.3. Зафиксируйте отрегулированный зазор между
плитами болтами 17 на узлах регулировки 3 с левой и
правой сторон.
9. ПОРЯДОК РАБОТЫ (Рис.1)
9.1. Установите необходимый угол изгиба материала со-
гласно п.8.1.
9.2. Отрегулируйте радиус изгиба согласно п.8.2.
9.3. Ручкой 9 поднимите верхнюю неподвижную плиту 7.
9.3. Вставьте в раскрывшийся зев размеченную заготов-
ку и установите ее согласно разметке.
9.4. Ручкой 9 опустите верхнюю неподвижную плиту 7,
тем самым зафиксировав заготовку.
9.5. Потяните рабочий рычаг 2 вверх на необходимый
угол. Проведите изгиб заготовки.
9.6. Опустите рабочий рычаг 2 вниз.
9.7. Ручкой 9 поднимите верхнюю неподвижную плиту 7.
9.8. Извлеките изогнутую заготовку.
9.9. Для изгибания фасонных заготовок или секторов на
них, предусмотрена возможность демонтажа отдельных
секторов на верхней неподвижной плите 7 и нижней
подвижной плите 4.
10. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
10.1. После окончания работы очистите машину от гря-
зи, пыли, окалины и обрезков.
10.2. Смажьте все неокрашенные детали машины жид-
ким маслом.
10.3. Смажьте все подвижные детали и сопряжения жид-
ким маслом.
11.ТРАНСПОРТИРОВКА И ХРАНЕНИЕ
Перед транспортировкой машины на существенные
расстояния необходимо очистить ее грязи и пыли и
уложить в упаковку так, как она была упакована при
продаже.
Перемещать машину следует с учетом ее массы, ис-
пользуя специальные подъемные устройства.
Хранить машину необходимо при нормальной темпе-
ратуре в сухом прохладном помещении, недоступном
для детей. При этом все детали должны быть чистыми.
При длительном хранении рекомендуется смазать не-
окрашенные металлические поверхности и соединения
консервационной смазкой.

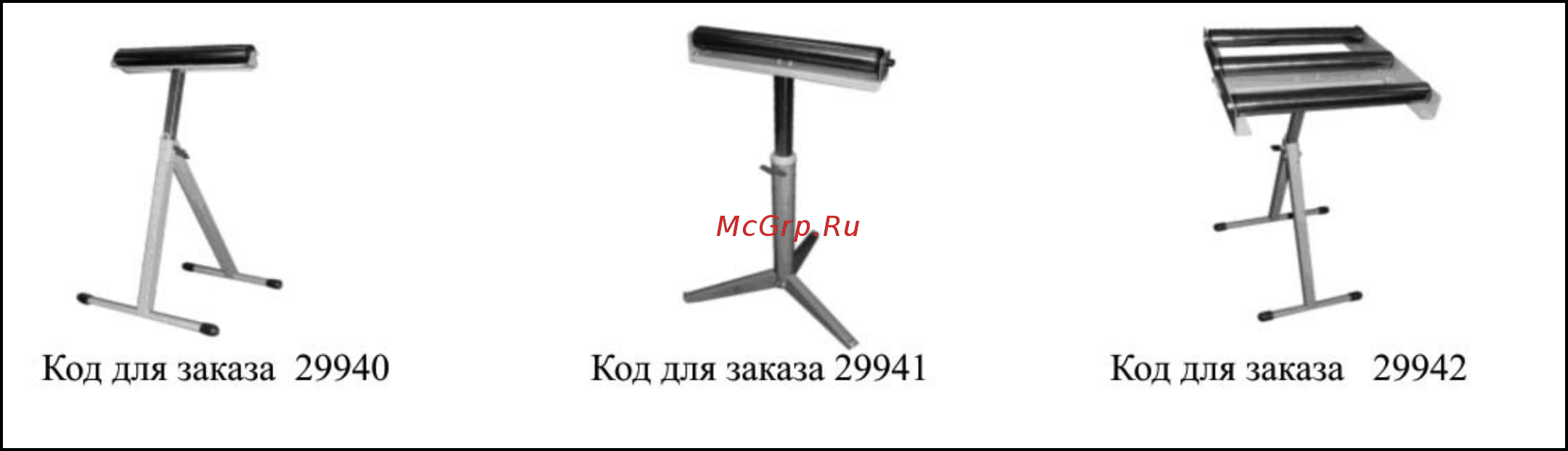

12. РЕКОМЕНДУЕМЫЕ ПРИСПОСОБЛЕНИЯ
Для создания удобств, при работе с машиной рекомен-
дуем приобрести опору роликовую (Рис.4), которая об-
легчит работу с заготовками большой длины как при
подаче заготовки на обработку, так и при передаче гото-
вого изделия после обработки.
Рис. 4
13. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
ООО «Энкор - Инструмент - Воронеж» осуществляет
гарантийный ремонт по предъявлению товарного чека.
Гарантийный срок составляет 6 месяцев, с даты про-
дажи. Срок службы – 5 лет. Повреждения, произошед-
шие вследствие естественного износа, неправильного
хранения и обслуживания, перегрузки или неправиль-
ной эксплуатации, не подлежат гарантийному ремонту.
Повреждения, возникшие из-за некачественного мате-
риала
или по вине изготовителя, устраняются бесплат-
но.
С гарантийными обязательствами ознакомлен и согла-
сен: _______________, ______________________
дата подпись покупателя
Сервис-Центр тел./ факс (4732) 39-24-86
E-mail: petrovich@enkor.ru
E-mail: orlova@enkor.ru
Изготовитель:
ШАНХАЙ ДЖОЕ ИМПОРТ ЭНД ЭКСПОРТ КО., ЛТД.
Китай-Рм 339, № 551 ЛАОШАНУЧУН, ПУДОНГ, ШАН-
ХАЙ, П.Р.
Импортер:
ООО «Энкор - Инструмент - Воронеж»: 394018,
Воронеж, пл. Ленина, 8. Тел./факс: (4732) 39-03-33
E-mail: opt@enkor.ru
Уважаемый
покупатель!
Вы приобрели листогибочную машину с ручным приводом, изготовленную в КНР под контролем российских специа-
листов по заказу ООО «ЭНКОР-ИНСТРУМЕНТ-ВОРОНЕЖ». Перед вводом в эксплуатацию листогибочной машины
с ручным приводом внимательно и до конца прочтите настоящее руководство по эксплуатации и сохраните его на
весь срок использования.
СОДЕРЖАНИЕ
1. ОБЩИЕ УКАЗАНИЯ
2. ТЕХНИЧЕСКИЕ
ДАННЫЕ
3. КОМПЛЕКТНОСТЬ
4. УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ
4.1. Общие указания по обеспечению безопасности при работе
4.2. Дополнительные указания по обеспечению безопасности
5. РАСПАКОВКА
6. УСТРОЙСТВО
7. СБОРКА И МОНТАЖ
8. ПОДГОТОВКА К РАБОТЕ И РЕГУЛИРОВКА
8.1. Установка угла изгиба
8.2. Установка радиуса изгиба
9. ПОРЯДОК РАБОТЫ
10. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
11.ТРАНСПОРТИРОВКА И ХРАНЕНИЕ
12. РЕКОМЕНДУЕМЫЕ ПРИСПОСОБЛЕНИЯ
СХЕМА СБОРКИ
ДЕТАЛИ СБОРКИ
Настоящее руководство по эксплуатации предназначено для изучения и правильной эксплуатации листогибочной
машины с ручным приводом “ Корвет 504”.
Надёжность работы листогибочной машины с ручным приводом и срок ее службы во многом зависят от грамотной
эксплуатации. Перед использованием листогибочной машины с ручным приводом необходимо внимательно озна-
комиться с настоящим руководством.
