Энкор корвет-504 95040 (27504) [2/4] Схема сборки корвет 504

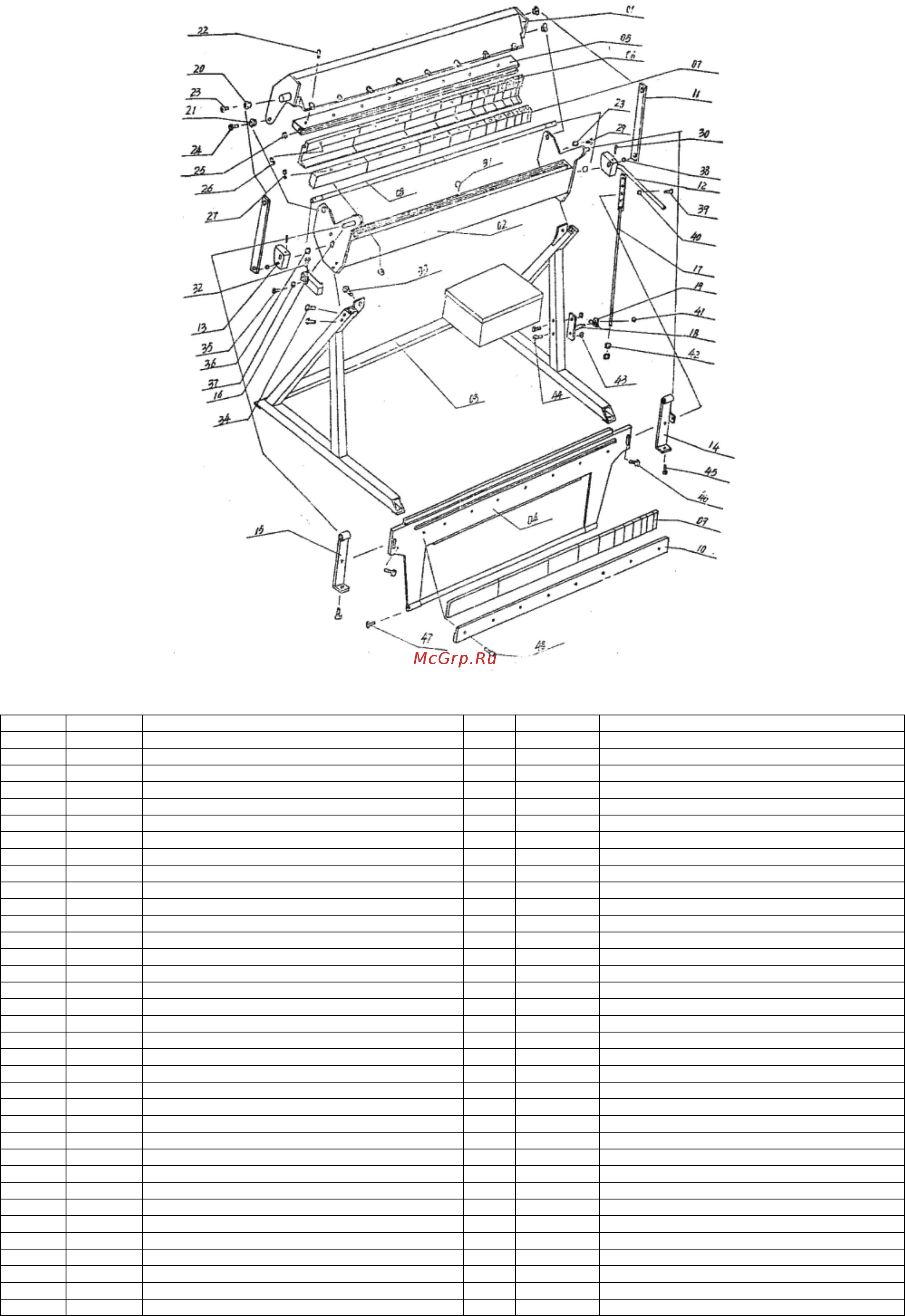

СХЕМА СБОРКИ «КОРВЕТ 504»

ДЕТАЛИ СБОРКИ

*- номер позиции на схеме сборки

№* Код. Наименование детали №* Код. Наименование детали

01 131431 Корпус неподвижной плиты 14 131466 Пластина регулировочная (правая)

02 131432 Траверса 15 131467 Пластина регулировочная (левая)

03 131433 Основание 16 131768 Транспортир

04 131434 Рычаг рабочий 17 131469 Упор

05 131435 Пластина с пазом 18 131470 Кронштейн упора

06 131436 Плита неподвижная (верхняя) 19 131471 Втулка направляющая

07 131437 Сектора съемные верхние(комплект) 20 131472 Эксцентрик

07-1 131438 Сектор съемный 21 131473 Эксцентрик

07-2 131439 Сектор съемный 22 131474 Болт

07-3 131440

Сектор съемный 23 131475 Болт

07-4 131441 Сектор съемный 24 131476 Болт

07-5 131442 Сектор съемный 25 131477 Шпонка

07-6 131443 Сектор съемный 26 131478 Болт

07-7 131444 Сектор съемный 27 131479 Болт

07-8 131445 Сектор съемный 28 131480 Эксцентрик

07-9 131446 Сектор съемный 29 131481 Болт

07-10 131447 Сектор съемный 30 131482 Штифт

07-11 131448 Сектор съемный 31 131483 Втулка

08 131449 Ось 32 131484 Болт

09 131450 Сектора съемные нижние (комплект) 33 131485 Болт

09-1 131451 Сектор съемный 34 131486 Болт

09-2 131452 Сектор съемный 35 131487 Болт

09-3 131453 Сектор съемный 36 131488 Втулка

09-4 131454 Сектор съемный 37 131489 Шайба

09-5 131455 Сектор съемный 38 131490 Болт

09-6 131456 Сектор съемный

39 131491 Втулка

09-7 131457 Сектор съемный 40 131492 Шайба

09-8 131458 Сектор съемный 41 131493 Шайба

09-9 131459 Сектор съемный 42 131494 Гайка

09-10 131460 Сектор съемный 43 131495 Гайка

09-11 131461 Сектор съемный 44 131496 Болт

10 131462 Плита подвижная (нижняя) 45 131497 Болт

11 131463 Рычаг 46 131498 Болт

12 131464 Ручка 47 131499 Болт

13 131465 Втулка оси 48 131500 Болт
