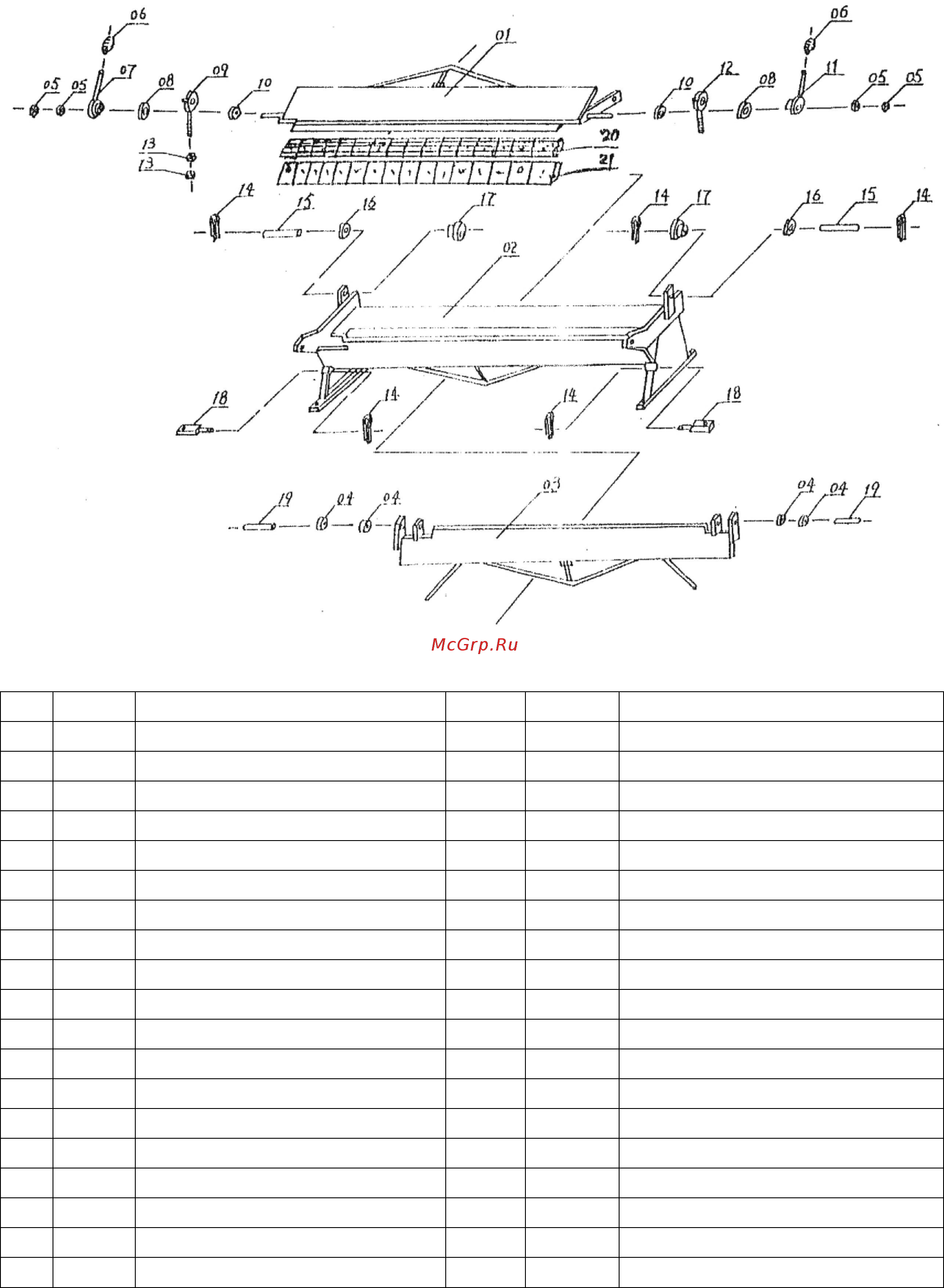

СХЕМА СБОРКИ «КОРВЕТ 503»

ДЕТАЛИ СБОРКИ

*- номер позиции на схеме сборки

№* Код. Наименование детали №* Код. Наименование детали

01. 131394 Плита верхняя 20. 131413 Пластина прижимная

02. 131395 Корпус 21. 131414 Секторы сменные (комплект)

03. 131396 Плита нижняя 21-1. 131415 Сектор сменный

04. 131397 Втулка 21-2. 131416 Сектор сменный

05. 131398 Гайка 21-3. 131417 Сектор сменный

06. 131399 Рукоятка 21-4. 131418 Сектор сменный

07. 131400 Рычаг эксцентриковый (левый) 21-5. 131419 Сектор сменный

08. 131401 Втулка 21-6. 131420 Сектор сменный

09. 131402 Тяга (левая) 21-7. 131421 Сектор сменный

10. 131403 Шайба 21-8. 131422 Сектор сменный

11. 131404 Рычаг эксцентриковый (правый) 21-9. 131423 Сектор сменный

12. 131405 Тяга (правая) 21-10. 131424 Сектор сменный

13. 131406 Гайка 21-11. 131425 Сектор сменный

14. 131407 Шплинт 21-12. 131426 Сектор сменный

15. 131408 Ось 21-13. 131427 Сектор сменный

16. 131409 Шайба 21-14. 131428 Сектор сменный

17. 131410 Эксцентрик 21-15. 131429 Сектор сменный

18. 131411 Фиксатор 21-16. 131430 Сектор сменный

19. 131412 Ось
