9. ПОРЯДОК РАБОТЫ (Рис.1)

9.1. Отрегулируйте машину согласно разделу 8.

9.2. Двумя рукоятками 7 поднимите верхнюю неподвиж-

ную плиту 5.

9.3. Вставьте в раскрывшийся зев размеченную заготов-

ку и установите ее согласно разметке.

9.4. Двумя рукоятками 7 опустите верхнюю неподвиж-

ную плиту 5, тем самым зафиксировав заготовку.

9.5. Потяните рабочие рукоятки 3 вверх на необходимый

угол. Проведите изгиб заготовки

9.6. Опустите рабочие рукоятки 3 вниз.

9.7. Двумя рукоятками 7 поднимите верхнюю неподвиж-

ную плиту 5.

9.8. Извлеките изогнутую заготовку.

9.9. Для изгибания фасонных заготовок или секторов на

них, предусмотрена возможность демонтажа отдельных

секторов на верхней неподвижной плите 5.

10. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

10.1. По окончанию работ очистите машину от пыли,

грязи и окалины.

10.2. На все неокрашенные детали нанесите тонкий

слой машинного масла.

10.3. Смажьте консистентной смазкой оси плит.

11.ТРАНСПОРТИРОВКА И ХРАНЕНИЕ

Перед транспортировкой машины на существенные

расстояния ее необходимо очистить ее грязи и пыли и

уложить в упаковку так, как она была упакована при про-

даже.

Перемещать машину следует с учетом ее массы, при

необходимости используя специальные подъемные ус-

тройства.

Хранить машину необходимо при нормальной темпе-

ратуре в сухом прохладном помещении, недоступном

для детей. При этом все детали должны быть чистыми.

При длительном хранении рекомендуется смазать не-

окрашенные металлические поверхности и соединения

консервационной смазкой.

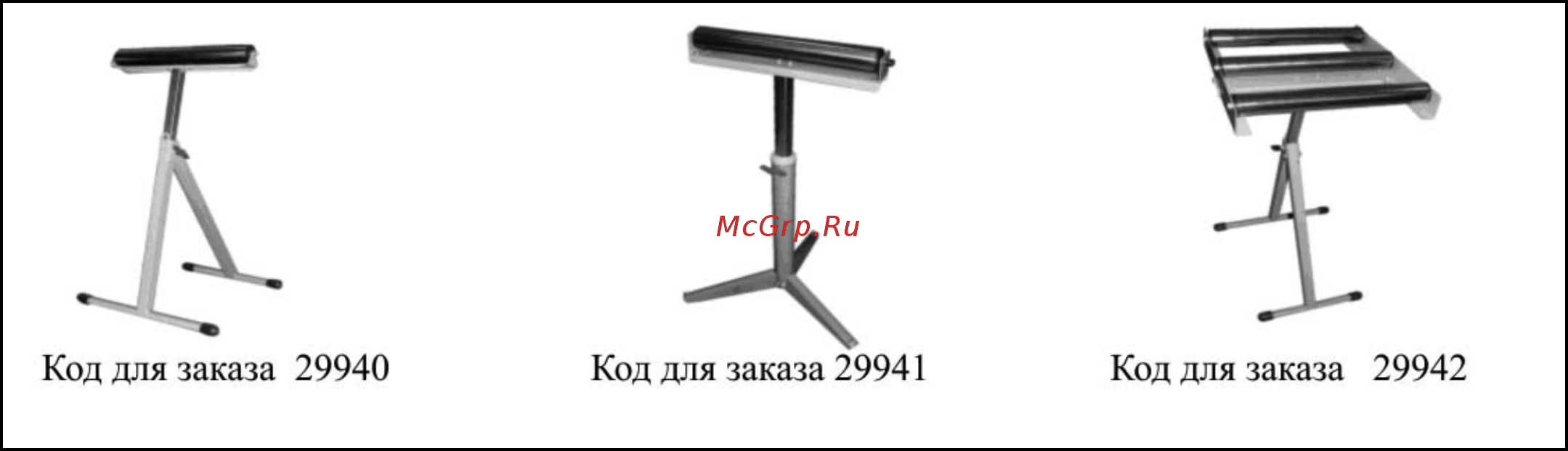

12. РЕКОМЕНДУЕМЫЕ ПРИСПОСОБЛЕНИЯ (Рис.4)

Для создания удобств, при работе с машиной рекомен-

дуем приобрести опору роликовую (Рис.4), которая об-

легчит работу с заготовками большой длины как при

подаче заготовки на обработку, так и при передаче гото-

вого изделия после обработки.

Рис. 4

13. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

ООО «Энкор - Инструмент - Воронеж» осуществляет

гарантийный ремонт по предъявлению товарного чека.

Гарантийный срок составляет 6 месяцев, с даты про-

дажи. Срок службы – 5 лет. Повреждения, произошед-

шие вследствие естественного износа, неправильного

хранения и обслуживания, перегрузки или неправиль-

ной эксплуатации, не подлежат гарантийному ремонту.

Повреждения, возникшие из-за некачественного мате-

риала

или по вине изготовителя, устраняются бесплат-

но.

С гарантийными обязательствами ознакомлен и согла-

сен: _______________, ___________________________

дата подпись покупателя

Сервис-Центр тел./ факс (4732) 39-24-86

E-mail: petrovich@enkor.ru

E-mail: orlova@enkor.ru

Изготовитель:

ШАНХАЙ ДЖОЕ ИМПОРТ ЭНД ЭКСПОРТ КО., ЛТД.

Китай-Рм 339, № 551 ЛАОШАНУЧУН, ПУДОНГ, ШАН-

ХАЙ, П.Р.

Импортер:

ООО «Энкор - Инструмент - Воронеж»: 394018,

Воронеж, пл. Ленина, 8. Тел./факс: (4732) 39-03-33

E-mail: opt@enkor.ru

Уважаемый

покупатель!

Вы приобрели листогибочную машину с ручным приводом, изготовленную в КНР под контролем российских специа-

листов по заказу ООО «ЭНКОР-ИНСТРУМЕНТ-ВОРОНЕЖ». Перед вводом в эксплуатацию листогибочной машины

с ручным приводом внимательно и до конца прочтите настоящее руководство по эксплуатации и сохраните его на

весь срок использования.

СОДЕРЖАНИЕ

1. ОБЩИЕ УКАЗАНИЯ

2. ТЕХНИЧЕСКИЕ

ДАННЫЕ

3. КОМПЛЕКТНОСТЬ

4. УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

4.1. Общие указания по обеспечению безопасности при работе

4.2. Дополнительные указания по обеспечению безопасности

5. РАСПАКОВКА

6. УСТРОЙСТВО

7. СБОРКА И МОНТАЖ

8. ПОДГОТОВКА К РАБОТЕ И РЕГУЛИРОВКА

8.1. Регулировка высоты подъема верхней плиты и усилия прижима заготовки

8.2. Регулировка радиуса изгиба заготовки

9. ПОРЯДОК РАБОТЫ

10. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

11.ТРАНСПОРТИРОВКА И ХРАНЕНИЕ

12. РЕКОМЕНДУЕМЫЕ ПРИСПОСОБЛЕНИЯ

13. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

СХЕМА СБОРКИ

ДЕТАЛИ СБОРКИ

Настоящее руководство по эксплуатации предназначено для изучения и правильной эксплуатации листогибочной

машины с ручным приводом “Корвет 503”.

Надёжность работы листогибочной машины с ручным приводом и срок ее службы во многом зависят от грамотной

эксплуатации. Перед использованием листогибочной машины с ручным приводом необходимо внимательно озна-

комиться с настоящим руководством.
