1. ОБЩИЕ УКАЗАНИЯ

1.1. Листогибочная машина с ручным приводом

Корвет 503 (далее машина) предназначена для изгиба

листовой мягкой стали или другого листового материа-

ла из мягких цветных металлов.

1.2. Машина предназначена для эксплуатации в следу-

ющих условиях:

- температура окружающей среды от 1

до 35

С;

- относительная влажность воздуха до 80% при темпе-

ратуре 25

С.

1.3. Приобретая машину, проверьте ее работоспособ-

ность, комплектность, наличие «Руководства по эксплу-

атации».

1.4. После продажи машины претензии по некомплект-

ности не принимаются.

2. ТЕХНИЧЕСКИЕ ДАННЫЕ

2.1. Основные параметры машины приведены в табл. 1

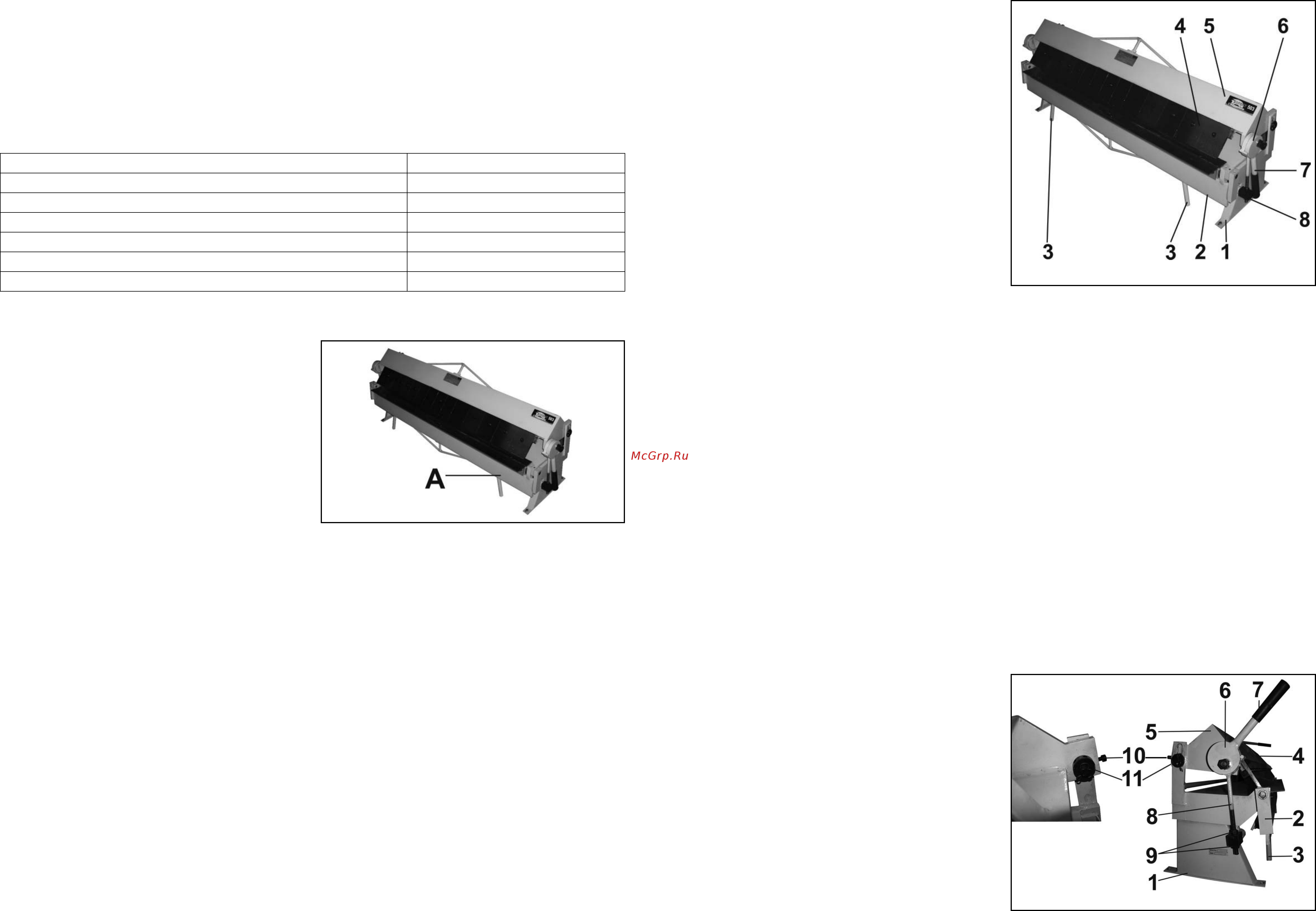

3. КОМПЛЕКТНОСТЬ (Рис.1)

А. Листогибочная машина 1 шт.

Упаковка 1 шт.

Руководство по эксплуатации 1 экз.

4. УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

4.1. Общие указания по обеспечению безопасности при

работе.

ПРЕДУПРЕЖДЕНИЕ: не эксплуатируйте машину до тех

пор, пока внимательно не ознакомитесь с изложенны-

ми в «Руководстве» рекомендациями. К работе с ма-

шиной допускаются лица, имеющие соответсвующую

квалификацию.

ЗАПРЕЩАЕТСЯ работать с машиной в состоянии алко-

гольного или наркотического опьянения, под воздейс-

твием лекарственных препаратов.

4.1.1. Ознакомьтесь с назначением, принципом действия,

приемами работы и максимальными возможностями Ва-

шей машины.

4.1.2. Правильно устанавливайте и всегда содержите в ра-

бочем состоянии весь инструмент, оснастку и средства ин-

дивидуальной защиты.

4.1.3. Запрещается работа с машиной в помещениях с от-

носительной влажностью воздуха более 80%. Позаботьтесь

о хорошем освещении места работы.

4.1.4. Дети и посторонние лица должны находиться на бе-

зопасном расстоянии от места работы с машиной.

4.1.5. Не перегружайте машину. Ваша работа будет выпол-

нена лучше и закончится быстрее, если вы будете выпол-

нять ее так, что бы машина не перегружалась.

4.1.6. Используйте машину только по назначению. Не до-

пускается самостоятельное проведение модификаций ма-

шины, а также использование машины для работ, на кото-

рые она не рассчитана.

4.1.7. Одевайтесь правильно. При работе с машиной не

надевайте излишне свободную одежду, перчатки, галстуки,

украшения. Они могут попасть в подвижные детали маши-

ны. Всегда работайте в нескользящей обуви и убирайте на-

зад длинные волосы.

4.1.8. Всегда работайте в защитных очках; обычные очки

таковыми не являются, поскольку не противостоят ударам.

Для защиты рук от порезов об острые кромки заготовок ис-

пользуйте рукавицы или перчатки.

4.1.9. Не наклоняйтесь над работающей машиной. Рабо-

тайте в соответствующей обуви и сохраняйте равновесие

все время.

4.1.10. Контролируйте исправность машины, правильность

регулировки и правильность установок под

планируемые

операции. Любая неисправная деталь должна немедленно

ремонтироваться или заменяться.

4.1.11. Содержите машину в чистоте, в исправном состоя-

нии, правильно ее обслуживайте.

4.1.12. Используйте только рекомендованные комплекту-

ющие. Соблюдайте указания, прилагаемые к комплекту-

ющим. Применение несоответствующих комплектующих

может стать причиной несчастного случая.

4.2. Дополнительные указания по обеспечению безо-

пасности.

ОСТОРОЖНО: Начинайте работу с машиной только

после того, как полностью соберёте и проверите её в

соответствии с указаниями данного руководства по

эксплуатации.

4.2.1. Перед первым использованием машины обратите

внимание на правильность сборки и надежность ее уста-

новки.

ВНИМАНИЕ! Держите руки вне рабочей области.

ЗАПРЕЩАЕТСЯ эксплуатация машины вблизи воспла-

меняющихся жидкостей или газов, во взрывоопасных

Рис. 1

Таблица 1.

Наименование параметра Значение параметра

Эффективная рабочая ширина, мм 1220

Максимальная толщина изгибаемой листовой стали, мм 1,5

Угол изгиба, град. 0-135

Габаритные размеры машины, мм 1520х350х600

Размеры упаковки, мм 1610х480х680

Масса (нетто/брутто), кг 135/151

Код для заказа: 27503

помещениях или помещениях с химически активной

средой, разрушающей металлы.

4.2.2. Используйте инструмент или оснастку, предназна-

ченные для этой машины.

4.2.3. Перед началом работы уберите стружку, лишние за-

готовки, обрезки и т.д.

4.2.4. Проверьте и убедитесь в отсутствии инородных пред-

метов в заготовке и на заготовке.

4.2.5. Будьте особенно внимательны при обработке боль

ших, очень маленьких или неудобных заготовок. Исполь-

зуйте дополнительные опорные поверхности при обработ-

ке длинных заготовок.

4.2.6. Не обрабатывайте этой машиной заготовки, которые

настолько малы, что Вы не можете их надежно удержать.

4.2.7. Не прикасайтесь к заготовке во время работы ма-

шины

4.2.8. Всегда будьте внимательны, особенно при выполне-

нии повторяющихся, монотонных действий. Не успокаивай-

тесь ошибочным чувством безопасности.

4.2.9. Работая машиной необходимо помнить о максималь-

ных возможностях машины.

4.2.10. Избегайте неудобных положений рук, т. к. при вне-

запном соскальзывании одна или обе руки могут оказаться

рядом с инструментом.

4.2.11. Удлинять рукоятки и рычаги машины категорически

запрещается.

4.2.12. К работе с машиной допускаются рабочие, имею-

щие соответствующую квалификацию и подготовку.

4.2.13. Содержите машину в чистоте. Ручка должна быть

сухой, чистой и свободной от смазочных материалов.

4.2.14. Не работайте неисправной или поврежденной ма-

шиной.

4.2.15. По окончанию работы очистите машину от пыли и

грязи.

4.2.16. Если Вы не используете машину, уберите ее в запи-

раемое помещение, недоступное детям.

4.2.17. Ремонт машины должен выполняться только в спе-

циализированном Сервисном центре.

5. РАСПАКОВКА

5.1. Откройте коробку и извлечь машину.

5.2. Проверьте комплектность машины согласно Разде-

лу 3.

5.3.Освободите узлы и детали от консервационной

смазки.

ВНИМАНИЕ: На некоторые детали нанесено защит-

ное покрытие. Для обеспечения правильной сборки

и работы снимите это покрытие. Защитное покрытие

удаляется уайт-спиритом с помощью мягкой салфетки.

Растворители могут повредить поверхность. Для очис-

тки окрашенных, пластмассовых и резиновых деталей

используйте мыло и воду. Тщательно протрите все де-

тали чистой сухой салфеткой и слегка смажьте жидким

машинным маслом все неокрашенные поверхности.

6. УСТРОЙСТВО (Рис.2.)

1. Корпус

2. Плита нижняя (подвижная)

3. Рукоятка рабочая

4. Сектора съемные

5. Плита верхняя (неподвижная)

6. Рычаг эксцентриковый

7. Рукоятка эксцентрикового рычага

8. Тяга

7. СБОРКА И МОНТАЖ

7.1. Установите машину на ровную устойчивую поверх-

ность.

7.2. Закрепите машину к основанию четырьмя болтовы-

ми соединениями (не комплектуется).

7.3. Проконтролируйте надежность установки машины.

8. ПОДГОТОВКА К РАБОТЕ И РЕГУЛИРОВКА (Рис.3)

8.1. Регулировка высоты подъема верхней плиты и

усилия прижима заготовки.

8.1.1. Выведите эксцентриковые рычаги 6 из крайних по-

ложений с обеих сторон машины.

8.1.2. Вращением верхней и нижней гаек 9 на тягах 8 с

обеих сторон машины установите необходимую высоту

подъема верхней плиты 5 и усилие прижима заготовки

верхней плитой.

8.1.3. Усилие прижима заготовки верхней плитой 5 зада-

ется вращением нижней гайки 9.

8.1.4. Зафиксируйте обе гайки 9 с обеих сторон машины

после выполнения регулировки.

8.2. Регулировка радиуса изгиба заготовки

8.2.1. Вывинтите на несколько оборотов стопорные вин-

ты 10 с обеих сторон машины.

8.2.2. Вращая эксцентрики 11 с обеих сторон машины

отрегулируйте необходимый радиус изгиба заготовки.

8.2.3. Зафиксируйте эту регулировки стопорными винта-

ми 10 с обеих сторон машины.

Рис. 2

Рис. 3
