4 17

1.ОБЩИЕ УКАЗАНИЯ

1.1. Ручная электрическая фрезерная

машина “ФМЭ-1800/12Э” (далее фре-

зер) предназначена для обработки заго-

товок из древесины (прорезание пазов и

шипов, снятие фасок, протачивание ка-

навок и пр.) с использованием оснастки,

конструктивно совместимой с фрезерной

машиной и предназначенной для выпол-

нения вышеперечисленных работ.

1.2. Данная ручная электрическая маши-

на (фрезер) является технически слож-

ным товаром бытового назначения и

относится к электробытовым машинам,

предназначенным для использования

исключительно для личных, семейных,

домашних и иных нужд, не связанных с

осуществлением предпринимательской

деятельности.

1.3. Фрезер рассчитан для работы от од-

нофазной сети переменного тока напря-

жением 220В и частотой 50 Гц.

1.4. Фрезер предназначен для эксплуата-

ции и хранения в следующих условиях:

- температура окружающей среды от 1

до

С;

- относительная влажность воздуха до

80% при температуре 25

С.

1.5. Приобретая фрезер, проверьте его

работоспособность и комплектность.

Обязательно требуйте от продавца за-

полнения гарантийного талона и паспор-

та инструмента, дающих право на бес-

платное устранение заводских дефектов

в период гарантийного срока. В этих доку-

ментах продавцом указывается дата про-

дажи инструмента, ставится штамп мага-

зина и разборчивая подпись

или штамп

продавца.

ВНИМАНИЕ. После продажи фрезера

претензии по некомплектности не при-

нимаются.

2. ТЕХНИЧЕСКИЕ ДАННЫЕ

2.1. Основные параметры фрезера при-

ведены в таблице 1.

Таблица 1.

Наименование параметра Значение параметра

1. Номинальное напряжение, В 220±10%

2. Частота тока, Гц 50

3. Номинальная потребляемая мощность, Вт 1800

4. Число оборотов на холостом ходу, об/мин 9000 ÷ 22000

5. Глубина фрезерования, мм 0 ÷ 50

6. Зажим цангового патрона, мм 8 или 12

7. Масса нетто, кг 5,49

8. Габаритные размеры упаковки, мм 320 х 340 х 180

Код для заказа 50261

2.2. По электробезопасности фрезер модели “ФМЭ-1800/12Э“

соответствует II классу

защиты от поражения электрическим током по ГОСТ 12.2.013.0-91.

В связи постоянным совершенствованием конструкции и технических характе-

ристик инструмента ООО «Энкор-Инструмент-Воронеж» оставляет за собой пра-

во вносить изменения в конструкцию и комплектацию данного изделия.

3. КОМПЛЕКТНОСТЬ (Рис.1)

А. Фрезер 1 шт.

Б. Пылеотвод 1 шт.

В. Параллельный упор 1 шт.

Г. Ключ

1 шт.

Д. Штанга параллельного упора 2 шт.

Е. Копир роликовый 1 шт.

Ж. Втулка копировальная 1 шт.

И. Цанга 2 шт*.

К. Штифт центрирующий 1 шт.

Л. Крепежный винт с гайкой 2 шт.

М. Шкала подвижная 1 шт.

Руководство по эксплуатации 1 шт.

Картонная коробка 1 шт.

* - Вторая цанга установлена в шпинделе

фрезера.

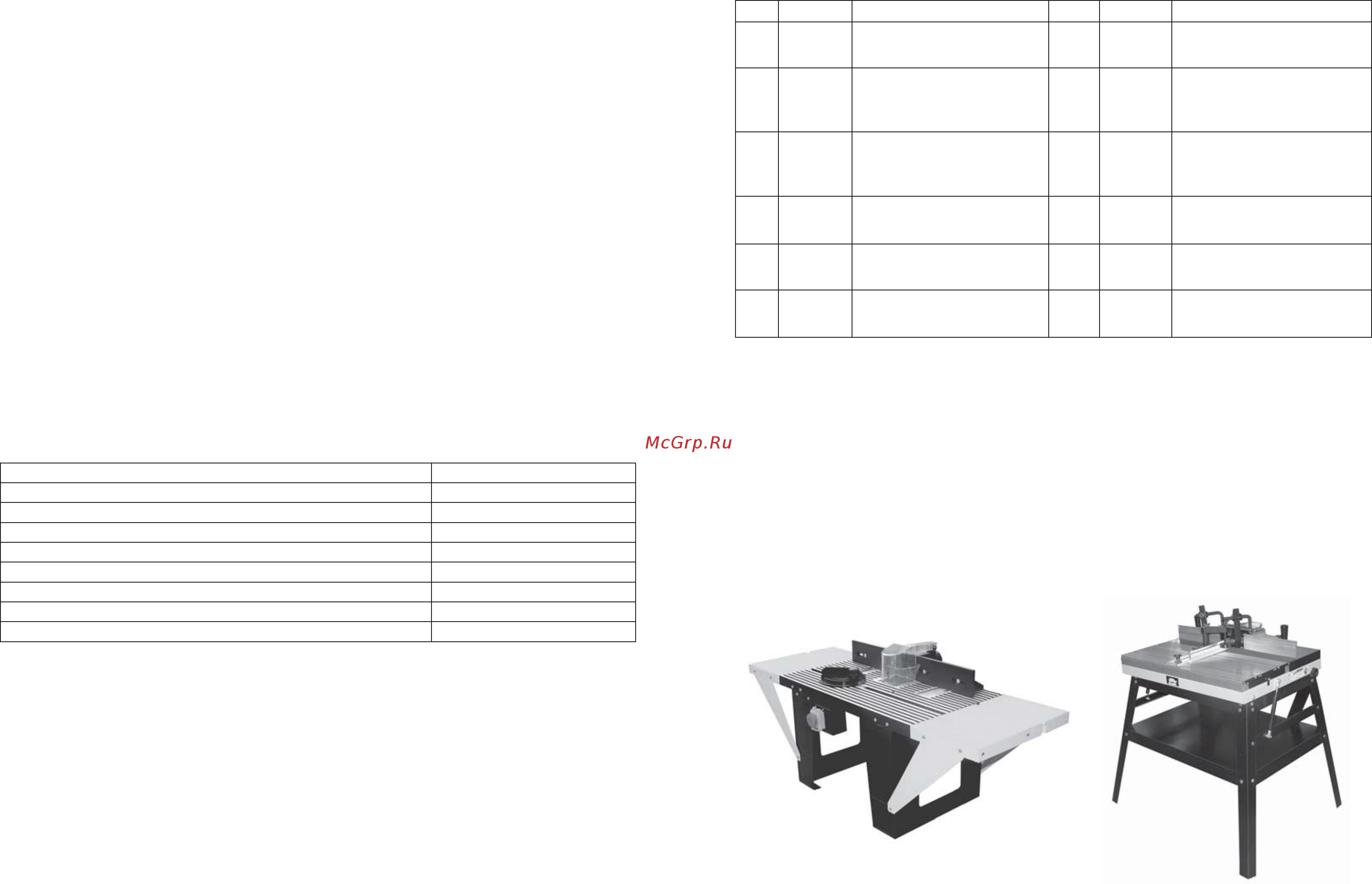

15. РЕКОМЕНДУЕМЫЕ ИНСТРУМЕНТЫ И ПРИСПОСОБЛЕНИЯ

Стол фрезерный – приспособление для стационарного фрезерования с использовани-

ем ручной электрической фрезерной машины.

Помимо фрезерных столов ЭНКОР-ИНСТРУМЕНТ-ВОРОНЕЖ предлагает широкую

гамму фрез, наборов фрез и копиров.

Артикул 10280 Артикул 10281

Корвет 81Корвет 80

№* Код. Наименование детали №* Код. Наименование детали

91 236290

Регулятор скорости

вращения

97 236296

Ротор в сборе ФМЭ-

1800/12Э

92 236291

Копир роликовый 98 236297

Штифт фиксатора

шпинделя в сборе ФМЭ-

1800/12Э

93 236292

Устройство

микроподачи в сборе

ФМЭ-1800/12Э

99 236298

Плита основания с

винтами в сборе ФМЭ-

1800/12Э

94 236293

Рычаг запирающий в

сборе ФМЭ-1800/12Э

100 236299

Револьверный упор в

сборе ФМЭ-1800/12Э

95 236294

Винт с пружиной в

сборе ФМЭ-1800/12Э

101 236300

Параллельный упор в

сборе ФМЭ-1800/12Э

96 236295

Статор в

сборе ФМЭ-

1800/12Э
