14. ДЕТАЛИ СБОРКИ ФРЕЗЕРА “ФМЭ-1800/12Э”

*- номер позиции на схеме сборки

№* Код. Наименование детали №* Код. Наименование детали

1 236200

Штанга устройства

микроподачи

46 236244 Штифт

2 236201 Кольцо индикаторное 47 236245 Фиксатор шпинделя

3 236202 Пружина 48 236246 Шайба

4 236203 Кожух штанги 49 236247 Гровер

5 236204 Ручка установочная 50 236248 Болт М6х16

6 236205 Щёткодержатель 51 236249 Шнур сетевой

7 236206 Щётка 52 236250 Муфта сетевого шнура

8 236207

Крышка

щёткодержателя

53 236251 Скоба сетевого шнура

9 236208 Этикетка 54 236252 Винт 4х14

10 236209 Болт М4х12 55 236253 Рукоятка правая

11 236210 Гровер 56 236254 Выключатель

12 236211 Шайба 57 236255

Крышка рукоятки

правая

13 236212 Рычаг запирающий 58 236256 Направляющая

14 236213 Пружина 59 236257 Пружина с упором

15 236214 Болт фиксирующий 60 236258 Кольцо стопорное

16 236215 Втулка линейки 61 236259 Штанга А

17 236216 Пружина 62 236260 Пружина

18 236217 Винт 63 236261 Шайба ф24хф20,2х0,5

19 236218 Рукоятка левая 64 236262 Втулка - упор

20 236219 Шайба 65 236263 Переходник пылеотвода

21 236220 Гровер 66 236264 Штанга В

22 236221 Болт М5х20 67 236265 Гайка М4

23 236222 Крышка рукоятки левая 68 236266 Плита основания

24 236223 Винт 4х16 69 236267

Болт фиксации штанги

М6х16

25 236224 Винт 4х20 70 236268 Втулка копировальная

26 236225 Винт 4х18 71 236269 Накладка основания

27 236226 Крышка корпуса 72 236270 Болт М4х25

28 236227 Винт 4х8 73 236271 Болт М4х10

29 236228 Болт М4х95 74 236272 Пружина

30 236229 Винт 4х14 75 236273 Цанга

31 236230 Крышка боковая 76 236274 Гайка фиксации цанги

32 236231 Корпус мотора 77 236275

Винт револьверного

упора

33 236232 Клемма 78 236276 Упор револьверный

34 236233 Статор 79 236277 Шарик

35 236234 Диффузор 80 236278 Пружина

36 236235 Винт 5х75 81 236279 Болт М6х12

37 232323 Подшипник 629 82 236280 Шайба

38 236236 Ротор 83 236281

Губка параллельного

упора

39 236237 Болт 84 236282 Параллельный упор

40 236238 Крышка подшипника 85 236283

Штанга параллельного

упора

41 236239 Подшипник 6004 86 236284 Штифт центрирующий

42 236240 Фланец опорный 87 236285 Линейка

43 236241 Заглушка 88 236286 Ключ рожковый

44 236242 Центрирующее кольцо 89 236287 Электронный блок

45 236243 Пружина 90 236288 Конденсатор

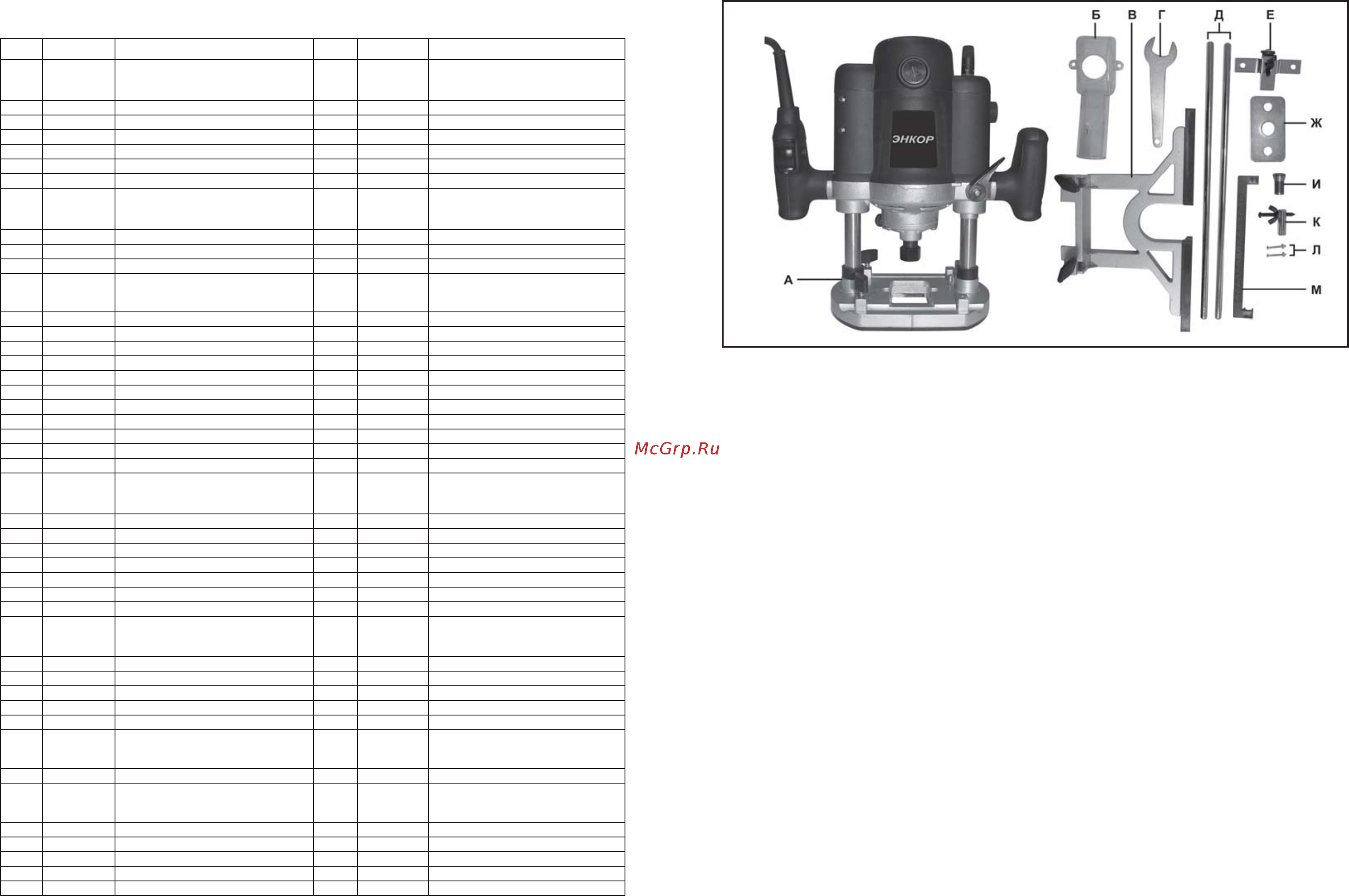

Рис. 1

4. УКАЗАНИЯ ПО ТЕХНИКЕ

БЕЗОПАСНОСТИ

ПРЕДУПРЕЖДЕНИЕ: не подключайте

фрезер к сети питания до тех пор, пока

внимательно не ознакомитесь с изло-

женными в «Руководстве» рекоменда-

циями.

ЗАПРЕЩАЕТСЯ работать фрезером в

состоянии алкогольного или наркоти-

ческого опьянения.

ВНИМАНИЕ! В процессе работы элект-

роинструментом не допускайте нахож-

дения в рабочей зоне детей и

посто-

ронних лиц.

4.1. Ознакомьтесь с назначением, при-

нципом действия, приемами работы и

максимальными возможностями Вашего

фрезера.

4.2. Запрещается работа фрезером в по-

мещениях с относительной влажностью

воздуха более 80%.

ЗАПРЕЩАЕТСЯ эксплуатация фрезе-

ра в условиях воздействия капель и

брызг (на открытых площадках во вре-

мя снегопада или дождя), вблизи вос-

пламеняющихся жидкостей или газов,

во взрывоопасных помещениях или

помещениях с химически активной

средой, разрушающей металлы и изо-

ляцию, а так же в условиях чрезмерной

запылённости воздуха.

4.3. Не подвергайте фрезер воздействию

резких температурных перепадов, спо-

собных вызвать образование конденсата

на деталях электродвигателя. Если фре-

зер внесен в зимнее время в отапливае-

мое

помещение с улицы, рекомендуется

не включать его в течение времени доста-

точного для устранения конденсата.

ВНИМАНИЕ! Во время работы с элек-

троинструментом избегайте соприкос-

новения с заземлёнными поверхнос-

тями.

4.4. Перед первым включением фрезе-

ра обратите внимание на правильность

сборки и надежность установки инстру-

мента или оснастки.

4.5.Проверьте работоспособность выклю-

чателя и переключателей режимов.

4.6. Используйте фрезер только по на-

значению. Применяйте инструмент и

оснастку, предназначенные для работы

фрезером. Не допускается самостоятель-

ное проведение модификаций фрезера, а

также использование фрезера для работ,

не регламентированных данным «Руко-

водством».

4.7. Во избежание получения травмы при

работе с фрезером не надевайте излиш-

не свободную одежду, галстуки, украше-

ния. Они могут попасть в подвижные де-

тали инструмента.
