Энкор корвет 486 20486 Инструкция по эксплуатации онлайн [8/12] 208759

Содержание

• Для заметок 3
• Для заметок 4

Похожие устройства

• Энкор корвет эксперт-499 94990 Инструкция по эксплуатации
• Энкор корвет эксперт 496 20496 Инструкция по эксплуатации
• Энкор корвет эксперт 492 94920 Инструкция по эксплуатации
• Энкор корвет эксперт 485 94850 Инструкция по эксплуатации
• Энкор корвет эксперт 484 94840 (20484) Инструкция по эксплуатации
• Энкор корвет эксперт 482 20482 Инструкция по эксплуатации
• Энкор корвет эксперт 481 94810 (20481) Инструкция по эксплуатации
• Энкор корвет-472 94720 (20472) Инструкция по эксплуатации
• Энкор корвет-470 94700 Инструкция по эксплуатации
• Энкор корвет-401 94010 Инструкция по эксплуатации
• Энкор корвет-60 90600 Инструкция по эксплуатации
• Энкор мс 55 56540 Инструкция по эксплуатации
• Энкор корвет-73 90730 Инструкция по эксплуатации
• Энкор 14217 Инструкция по эксплуатации
• Энкор 14218 Инструкция по эксплуатации
• Энкор корвет-88 90880 Инструкция по эксплуатации
• Энкор корвет-87 90870 Инструкция по эксплуатации
• Энкор корвет-467 94670 Инструкция по эксплуатации
• Энкор корвет-466 94660 Инструкция по эксплуатации
• Энкор корвет-463 94630 Инструкция по эксплуатации

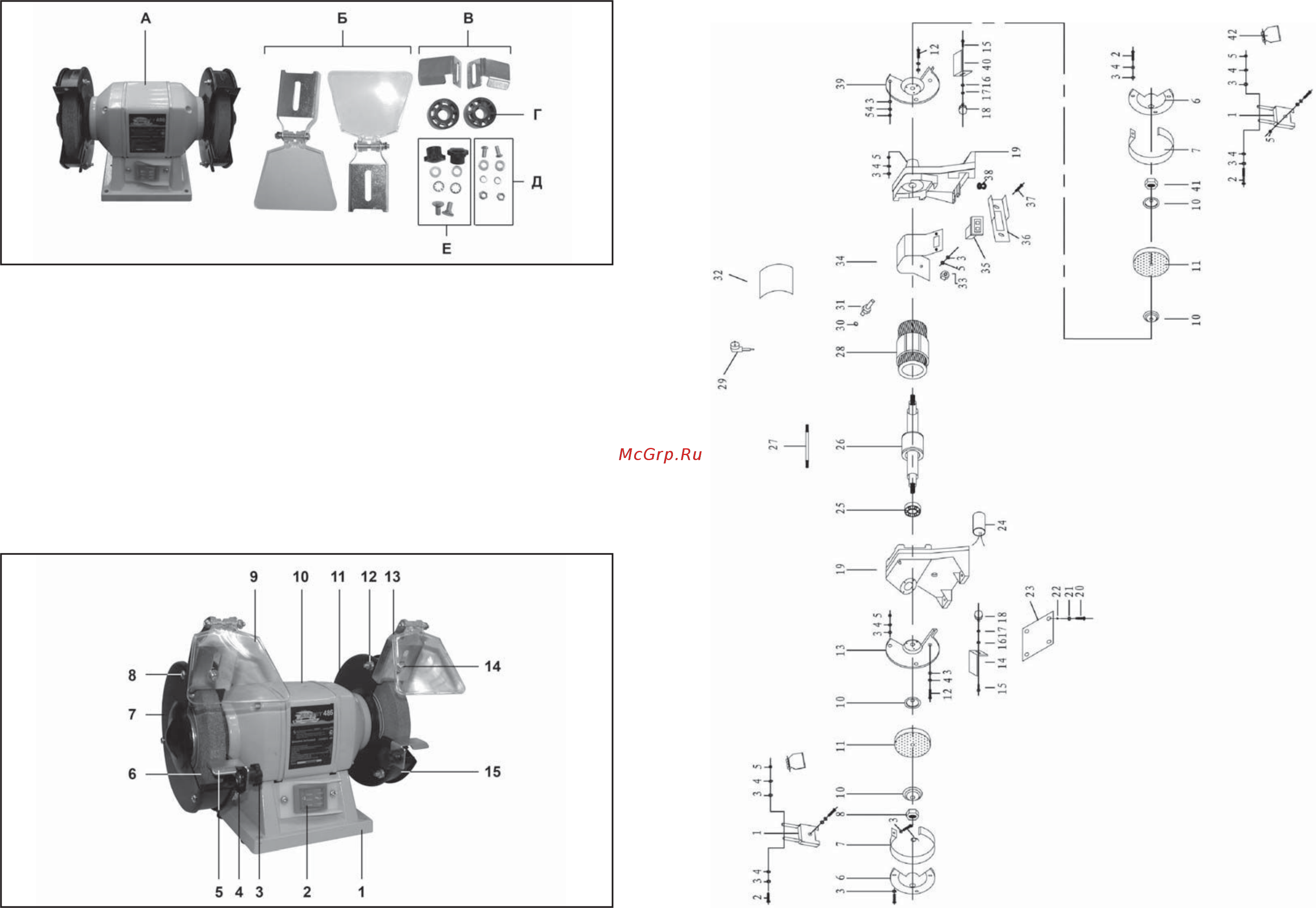

8 17 СХЕМА СБОРКИ КОРВЕТ 487 488 489 П 01 7 УСТРОЙСТВО МАШИНЫ Машина состоит из следующих сбо рочных единиц и деталей Рис 2 1 Основание 2 Выключатель 3 Гайка с маховиком для установки подручника 4 Болт с квадратным подголовником 5 Упор рабочий подручник 6 Круг шлифовальный 7 Кожух защитный внешний 8 Винт кожуха 9 Экран защитный 10 Кожух электродвигателя 11 Кожух защитный внутренний 12 Гайка кожуха 13 Скоба 14 Винт крепления скобы 15 Хомут защитного кожуха Примечание Так как конструкция ма шины симметрична сходные по назна чению и симметрично расположенные элементы конструкции обозначены одной позицией 34 6 РАСПАКОВКА 6 1 Откройте упаковку извлеките машину и все комплектующие детали 6 2 Проверьте комплектность машины
