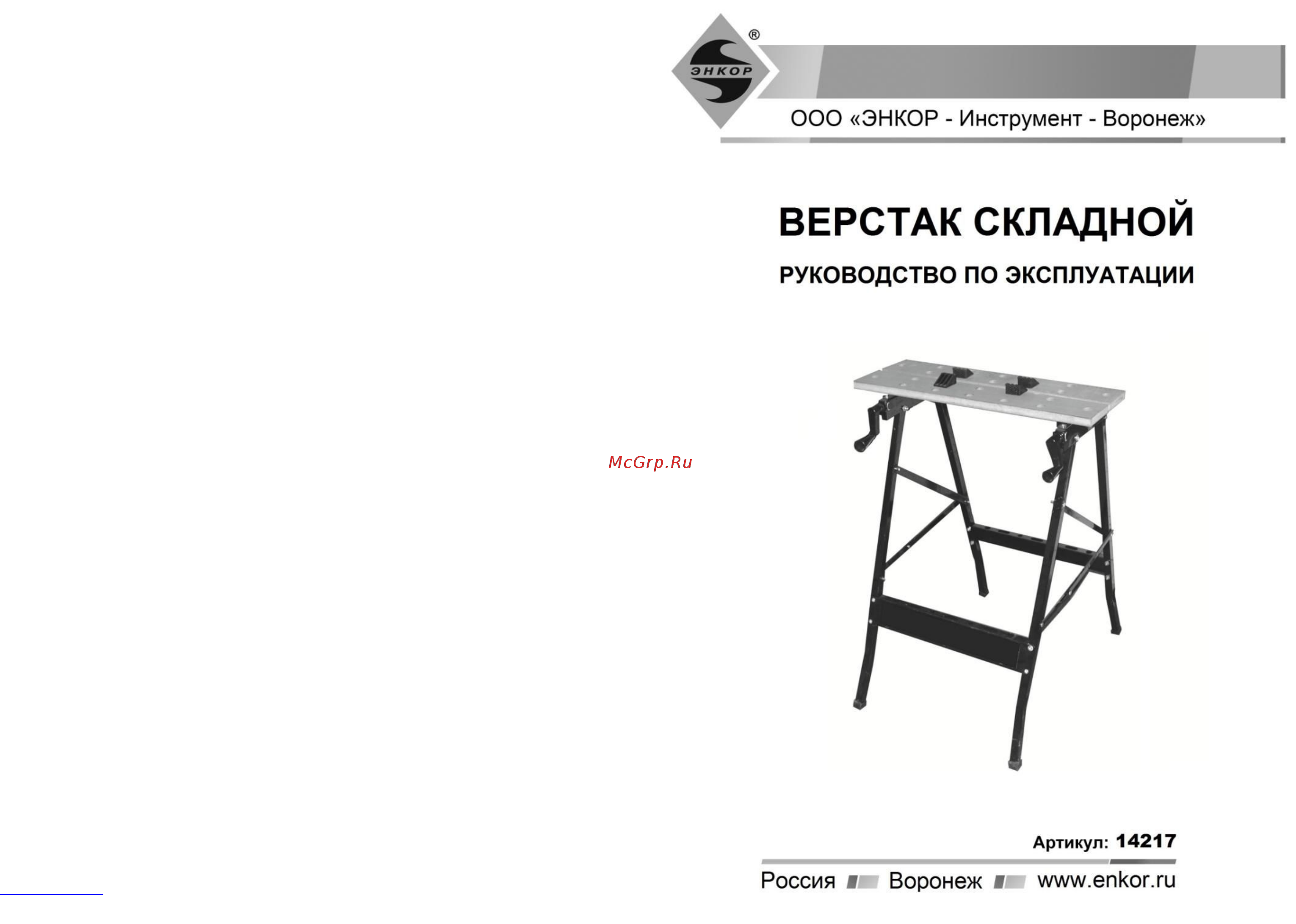

СБОРКА ВЕРСТАКА Рис 1 2 Примечание Произведите затяжку всех гаек винтов и шурупов от ручного усилия без применения электрического пневматического и прочего инструмента не деформируя собираемые узлы и детали Как показано на Рис 2 установите на стойки боковых рам 1 резиновые опоры 10 длинной стороной к внешнему углу Примечание Используя детали крепления винты 13 шайбы 12 и гайки 11 совместив отверстия закрепите поперечные планки 9 на передних и задних стойках боковых рам 1 Рис 1 На внутренней стороне столешниц 6 по нанесённой разметке установите и используя шурупы 8 закрепить салазки 4 Примечание При сборке верстака как показано на Рис 1 винты устанавливаются с внешней стороны а гайки с внутренней Совместив отверстия и используя детали крепления винты 5 шайбы 3 и гайки 2 на стойках боковых рам 1 закрепите салазки 4 ООО ЭНКОР Инструмент Воронеж ВЕРСТАК СКЛАДНОЙ РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ Примечание При сборке необходимо учитывать что в сложенном состоянии верстака ручки 14 должны находиться в крайнем верхнем положении при раздвинутых до упора бегунках 15 По необходимости в специальные посадочные места столешниц 6 установите держатели 7 По окончанию работы очистите верстак щеткой и чистой ветошью Не используйте для очистки пластиковых деталей растворители и нефтепродукты ХРАНЕНИЕ Храните верстак в помещении оградив от воздействий влажности температуры и прямых солнечных лучей повышенной КРИТЕРИИ ПРЕДЕЛЬНОГО СОСТОЯНИЯ УТИЛИЗАЦИЯ Критерием предельного состояния верстака является состояние при котором при котором его дальнейшая эксплуатация недопустима или экономически нецелесообразна например чрезмерная коррозия и деформация рам и стоек трещины на несущей раме верстака При достижении предельного состояния верстак должен быть снят с эксплуатации Поломанный и не подлежащий ремонту верстак и его детали необходимо сдать на специальные приемные пункты по утилизации Не выбрасывайте поломанный инструмент в бытовые отходы Изготовитель ШАНХАЙ ДЖОЕ ИМПОРТ ЭНД ЭКСПОРТ КО ЛТД Оф 339 д 551 ЛАОШАНУЧУН ПУДОНГ ШАНХАЙ КНР Импортер ООО ЭНКОР Инструмент Воронеж 394018 Воронеж пл Ленина 8 Тел факс 473 239 03 33 E mail opt enkor ru Артикул 14217 Россия f Воронеж f www enkor ru
