Содержание

• Заточная машина 1
• Корвет 492 496 1
• Эксперт 1
• Настоящее руководство по эксплуатации предназначено для изучения и правильной эксплуатации заточной машины надёжность работы заточной машины и срок ее службы во многом зависят от грамотной эксплуатации поэтому перед сборкой и пуском машины необходимо внимательно ознакомиться с руководством по эксплуатации 2
• Не приступайте к сборке и эксплуатации машины не изучив руководство по эксплуатации 2
• Общие указания 2 технические данные 3 указания по технике безопасности 3 общие указания по обеспечению безопасности при работе с машиной 3 дополнительные указания по безопасности 4 подключение машины к источнику питания 4 электрические соединения требования к шнуру питания 4 требования при обращении с электродвигателем 5 комплектность 6 распаковка 7 устройство машины 8 монтаж 9 сборка и регулировка 10 эксплуатация машины 10 пуск машины 10 заточка режущего инструмента 11 замена шлифовального круга 12 замена лампы освещения 13 техническое обслуживание 14 свидетельство о приёмке и продаже 15 гарантийные обязательства 16 возможные неисправности и методы их устранения схема и детали сборки 2
• Содержание 2
• Уважаемый покупатель вы приобрели заточную машину изготовленную в кнр под контролем российских специалистов по заказу ооо энкор инструмент воронеж перед вводом в эксплуатацию заточной машины внимательно и до конца прочтите настоящее руководство по эксплуатации и сохраните его на весь срок использования заточной машины 2

Похожие устройства

• Энкор корвет эксперт 485 94850 Инструкция по эксплуатации
• Энкор корвет эксперт 484 94840 (20484) Инструкция по эксплуатации
• Энкор корвет эксперт 482 20482 Инструкция по эксплуатации
• Энкор корвет эксперт 481 94810 (20481) Инструкция по эксплуатации
• Энкор корвет-472 94720 (20472) Инструкция по эксплуатации
• Энкор корвет-470 94700 Инструкция по эксплуатации
• Энкор корвет-401 94010 Инструкция по эксплуатации
• Энкор корвет-60 90600 Инструкция по эксплуатации
• Энкор мс 55 56540 Инструкция по эксплуатации
• Энкор корвет-73 90730 Инструкция по эксплуатации
• Энкор 14217 Инструкция по эксплуатации
• Энкор 14218 Инструкция по эксплуатации
• Энкор корвет-88 90880 Инструкция по эксплуатации
• Энкор корвет-87 90870 Инструкция по эксплуатации
• Энкор корвет-467 94670 Инструкция по эксплуатации
• Энкор корвет-466 94660 Инструкция по эксплуатации
• Энкор корвет-463 94630 Инструкция по эксплуатации
• Энкор корвет-461 94610 Инструкция по эксплуатации
• Энкор корвет-460 94600 Инструкция по эксплуатации
• Энкор корвет-568 95680 (27568) для профильного металла Инструкция по эксплуатации

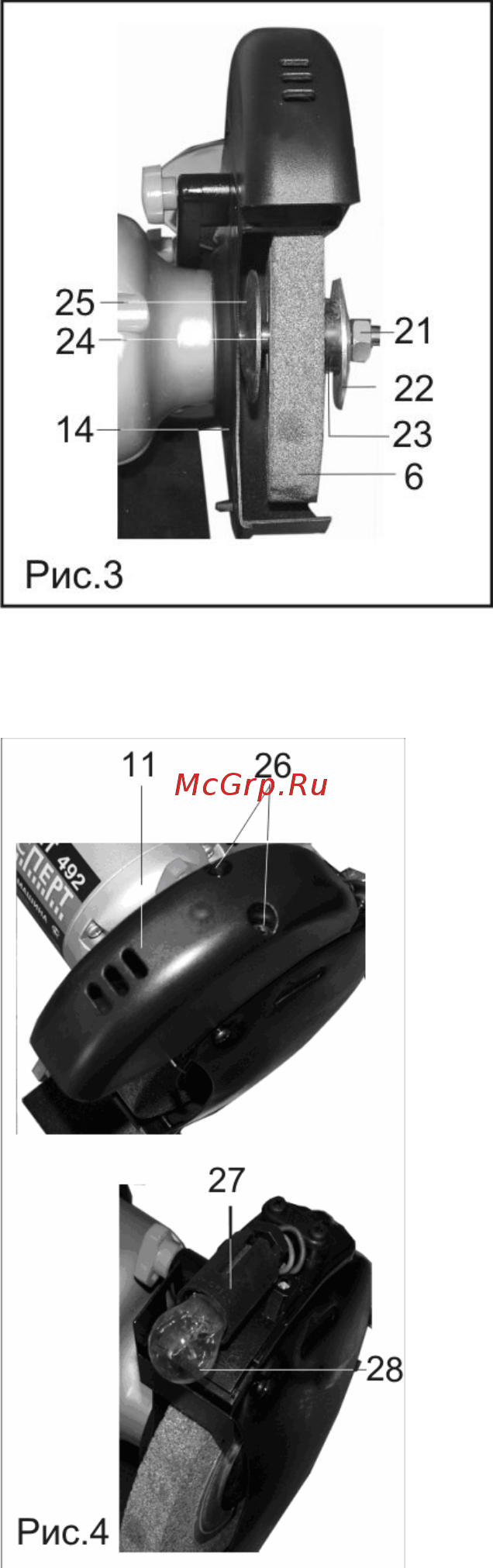

9 10 2 Заточка режущего инструмента Рис 2 С помощью Вашей машины можно производить заточку режущего инструмента вращающимся в вертикальной плоскости шлифовальным кругом 6 Следите за тем чтобы защитный экран 9 находился в исправном состоянии и препятствовал разбрызгиванию абразивной пыли и металлических опилок Учитывайте направление вращения шлифовального круга 6 которое обозначено стрелкой на кожухе 14 Отрегулируйте положение держателя 12 с защитным экраном 9 и рабочего упора 5 см раздел 8 Выдвиньте из основания 1 поддон 20 и наполните его охлаждающей жидкостью водой Во время работы необходимо периодически охлаждать затачиваемый инструмент деталь в поддоне Включите машину см п 10 1 дождитесь пока шлифовальный круг 6 разовьет максимальную скорость вращения Надежно двумя руками удерживайте затачиваемый инструмент оперев его на упор 5 исключая контакт рук со шлифовальным кругом 6 а также исключая попадания на них искр абразивной пыли металлических опилок Медленно приближайте затачиваемый инструмент к вращающемуся шлифовальному кругу 6 Подавать затачиваемый инструмент следует только к рабочей поверхности шлифовального круга 6 Запрещена работа боковыми поверхностями шлифовального круга 6 Не нажимайте слишком сильно затачиваемым инструментом на шлифовальный круг Машина работает лучше без приложения больших усилий Во время работы машины не давайте перегреваться затачиваемому инструменту периодически охлаждайте его в поддоне 20 с водой Запрещается с помощью этой машины затачивать детали из алюминия латуни или меди Внимание Машина не предназначена для непрерывной работы Необходимо периодически проверять машину на возможность перегревания Следите за тем что бы машина не перегревалась После 30 минут работы необходимо выключить машину и дать ей возможность остыть до температуры окружающего воздуха Существует множество приёмов заточки различных инструментов Для каждого инструмента необходимо изучить методы и режимы заточки Например сверла лучше всего затачивать в специальных приспособлениях и устройствах для заточки свёрл разного диаметра и обеспечивающих угол заточки и угол затыловки не комплектуется необходимо приобрести отдельно Выполнение заточки сверл требуют некоторого опыта Машина укомплектована двумя шлифовальными кругами 6 с различной зернистостью Предварительная заточка производится на шлифовальном круге 6 с более крупной зернистостью Правка или окончательная заточка выполняется на шлифовальном круге 6 с более мелкой зернистостью Выбор зернистости и состава шлифовального круга 6 зависит от материала обрабатываемого инструмента и вида выполнения работы обдирка заточка правка доводка 11 ЗАМЕНА ШЛИФОВАЛЬНОГО КРУГА Рис 2 3 В процессе работы шлифовальные круги 6 постепенно расходуются поэтому по мере необходимости их необходимо заменять см п 9 5 10 При необходимости на место штатного шлифовального круга 6 может быть установлен шлифовальный круг 6 другой зернистости 11 1 Для замены шлифовального круга 6 необходимо отключить шнур питания 19 от источника электрического тока демонтировать искроотражатель 7 и держатель 4 в сборе с упором 5 открутить и полностью снять крепления 16 и 18 снять крышку 17 открутить и снять гайку крепления 21 со шпинделя 24 снять внешний фланец 22 втулку 23 и шлифовальный круг 6 проверить состояние шпинделя 24 внешнего фланца 22 и внутреннего фланца 25 на наличие деформаций сколов трещин или других повреждений Запрещается эксплуатация машины с поврежденными или изношенными фланцами 22 и 25 шпинделем 24 или гайкой крепления 21 Установка шлифовального круга 6 производится в обратной последовательности Перед установкой шлифовального круга 6 внимательно осмотрите его На нем не должно быть повреждений трещин и сколов Запрещается установка шлифовальных кругов рассчитанных на скорость вращения ниже чем заявленная скорость вращения шпинделя в технических характеристиках Вашей машины см Табл 1 3апрещается установка кругов других типов не предназначенных для работы на этой машине 12 ЗАМЕНА ЛАМПЫ ОСВЕЩЕНИЯ Рис 4 12 1 Со временем лампы освещения могут выходить из строя Для замены лампы необходимо отключите шнур питания 19 от источника электрического тока выкрутите два винта 26 снимите кожух лампы 11 из патрона 27осторожно выкрутите лампу 28 на её место установить аналогичную по электрическим параметрам и цоколю лампу 8 см Таблицу 1 установить и закрепить двумя винтами 26 кожух 11
