• Заточная машина далее машина предназначена для заточки резцов стамесок ножей долот сверл и другого режущего и слесарного инструмента в качестве рабочего инструмента в машине используются шлифовальные круги 1 машина предназначена для эксплуатации в следующих условиях температура окружающей среды от 1 до 35 с относительная влажность воздуха до 80 при температуре 25 с 1 если машина внесена в зимнее время в отапливаемое помещение с улицы или из холодного помещения не распаковывайте и не включайте ее в течение 8 часов машина должна прогреться до температуры окружающего воздуха в противном случае машина может выйти из строя при включении из за сконденсировавшейся влаги на деталях электродвигателя 1 приобретая машину проверьте ее работоспособность комплектность наличие гарантийных талонов в руководстве по эксплуатации дающих право на бесплатное устранение заводских дефектов в период гарантийного срока при наличии на них даты продажи штампа магазина и разборчивой подписи или штампа продавца 1 2
• Настоящее руководство по эксплуатации предназначено для изучения и правильной эксплуатации заточной машины надёжность работы заточной машины и срок ее службы во многом зависят от грамотной её эксплуатации поэтому перед сборкой и пуском машины необходимо внимательно ознакомиться с руководством по эксплуатации не приступайте к сборке и эксплуатации машины не изучив руководство по эксплуатации 2
• Общие указания 2
• Общие указания 2 технические данные 3 указания по технике безопасности 4 подключение машины к источнику питания 5 комплектность 6 распаковка 7 устройство машины 8 монтаж 9 сборка и регулировка 10 эксплуатация машины 11 замена шлифовального круга 12 техническое обслуживание 13 свидетельство о приёмке и продаже 14 гарантийные обязательства 15 возможные неисправности и методы их устранения схема и детали сборки 2
• Содержание 2
• Уважаемый покупатель вы приобрели заточную машину изготовленную в кнр под контролем российских специалистов по заказу ооо энкор инструмент воронеж перед вводом в эксплуатацию заточной машины внимательно и до конца прочтите настоящее руководство по эксплуатации и сохраните его на весь срок использования заточной машины 2
• Схема сборки корвет эксперт 484 4

Похожие устройства

• Энкор корвет эксперт 482 20482 Инструкция по эксплуатации
• Энкор корвет эксперт 481 94810 (20481) Инструкция по эксплуатации
• Энкор корвет-472 94720 (20472) Инструкция по эксплуатации
• Энкор корвет-470 94700 Инструкция по эксплуатации
• Энкор корвет-401 94010 Инструкция по эксплуатации
• Энкор корвет-60 90600 Инструкция по эксплуатации
• Энкор мс 55 56540 Инструкция по эксплуатации
• Энкор корвет-73 90730 Инструкция по эксплуатации
• Энкор 14217 Инструкция по эксплуатации
• Энкор 14218 Инструкция по эксплуатации
• Энкор корвет-88 90880 Инструкция по эксплуатации
• Энкор корвет-87 90870 Инструкция по эксплуатации
• Энкор корвет-467 94670 Инструкция по эксплуатации
• Энкор корвет-466 94660 Инструкция по эксплуатации
• Энкор корвет-463 94630 Инструкция по эксплуатации
• Энкор корвет-461 94610 Инструкция по эксплуатации
• Энкор корвет-460 94600 Инструкция по эксплуатации
• Энкор корвет-568 95680 (27568) для профильного металла Инструкция по эксплуатации
• Энкор корвет-563 95630 с ручным приводом Инструкция по эксплуатации
• Энкор корвет-441 94410 (20441) Инструкция по эксплуатации

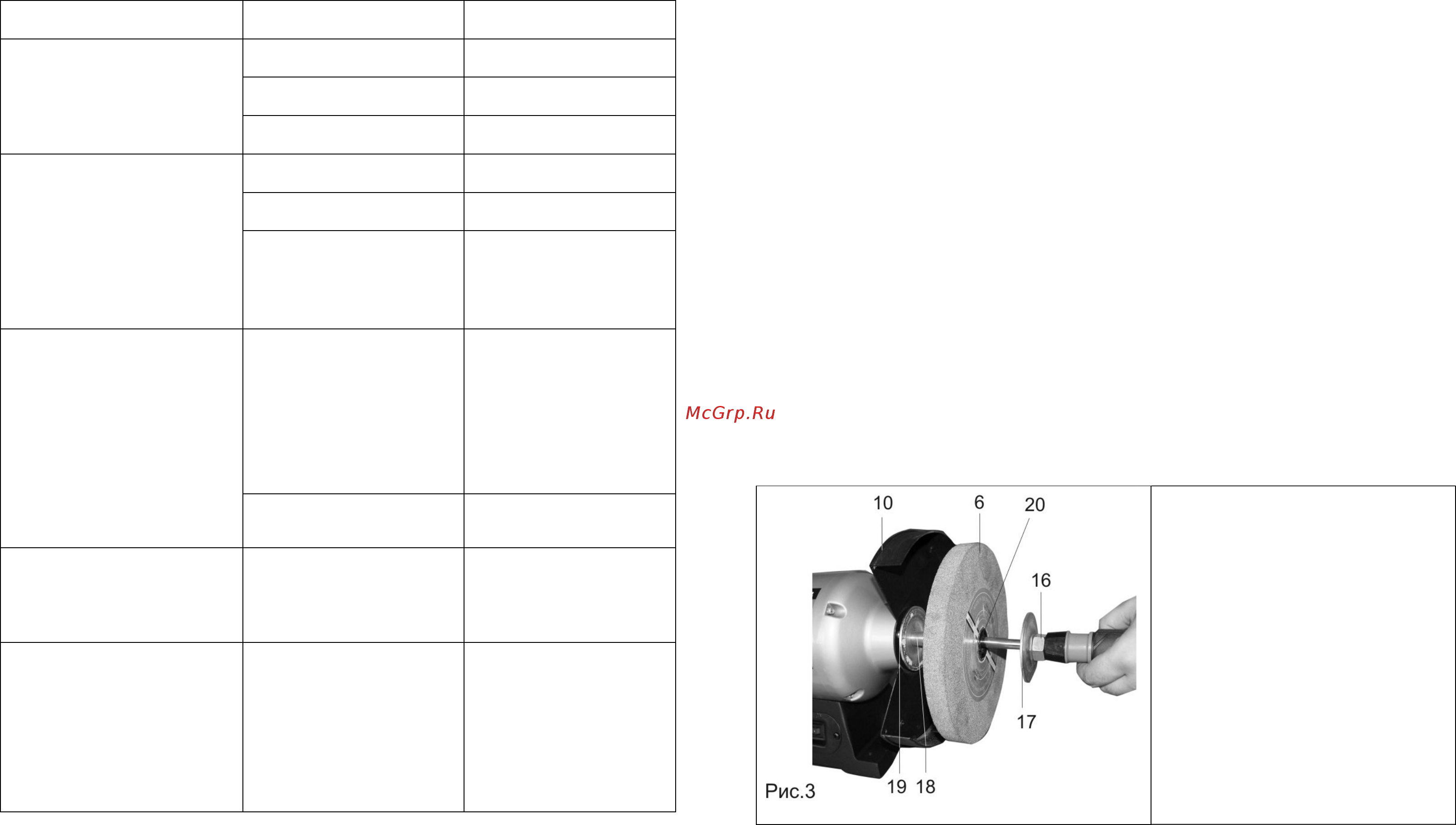

11 15 ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ Главным при использовании машины является правильный её монтаж подключение сборка и регулировка В таблице 3 представлены наиболее часто встречающиеся возможные неисправности и методы их устранения Таблица 3 Действия по Неисправность Возможная причина устранению 1 Нет напряжения в сети 1 Проверьте наличие питания напряжения в сети 2 Неисправен 2 Обратитесь в сервис 1 Двигатель не запускается выключатель для ремонта 3 Обмотка сгорела или 3 Обратитесь в сервис обрыв в обмотке для ремонта 1 Проверьте 1 Низкое напряжение напряжение в сети 2 Проверьте 2 Перегрузка по сети 2 Двигатель не развивает напряжение в сети полную скорость ине 3 Замените шнур на работает на полную более короткий мощность 3 Слишком длинный убедитесь что он удлинительный шнур отвечает требованиям п 4 2 1 Двигатель перегружен 1 Уменьшите усилие нажатия на заготовку 2 После 30 минут работы необходимо выключить машину и дать ей возможность остыть до температуры окружающего воздуха 2 Обмотки сгорели или обрыв в обмотке 2 Обратитесь в сервис для ремонта 4 Двигатель не перегревается но останавливается размыкает прерыватели предохранителей 1 Предохранители или прерыватели имеют недостаточную мощность 1 Установите предохранители или прерыватели соответствующей мощности 5 Шлифовальный круг не имеет свободное вращение 1 Установлен несоответствующий машине шлифовальный круг 2 Неправильно установлен или отрегулирован упор или держатель защитного экрана 1 Установите на машину соответствующий круг 2 Правильно установите и отрегулируйте упор или держатель защитного экрана см раздел 9 3 Двигатель перегревается останавливается размыкает прерыватели предохранителей 8 Надежно двумя руками удерживайте затачиваемый инструмент оперев его на упор 5 исключая контакт рук со шлифовальным кругом 6 а также исключая попадания на них искр абразивной пыли металлических опилок Медленно приближайте затачиваемый инструмент к вращающемуся шлифовальному кругу 6 Подавать затачиваемый инструмент следует только к рабочей поверхности шлифовального круга 6 Запрещена работа боковыми поверхностями шлифовального круга 6 Машина работает лучше без приложения больших усилий Не нажимайте слишком сильно затачиваемым инструментом на шлифовальный круг 6 Во время работы машины не давайте перегреваться затачиваемому инструменту периодически охлаждайте его Запрещается с помощью этой машины затачивать детали из алюминия латуни или меди Внимание Машина не предназначена для непрерывной работы Необходимо периодически проверять машину на возможность перегревания Следите за тем что бы машина не перегревалась После 30 минут работы необходимо выключить машину и дать ей возможность остыть до температуры окружающего воздуха Существует множество приёмов заточки различных инструментов Для каждого инструмента необходимо изучить методы и режимы заточки Например сверла лучше всего затачивать в специальных приспособлениях и устройствах для заточки свёрл разного диаметра и обеспечивающих угол заточки и угол затыловки не комплектуется необходимо приобрести отдельно Выполнение заточки сверл требуют некоторого опыта Машина укомплектована двумя шлифовальными кругами 6 с различной зернистостью Предварительная заточка производится на шлифовальном круге 6 с более крупной зернистостью Правка или окончательная заточка выполняется на шлифовальном круге 6 с более мелкой зернистостью Выбор зернистости и состава шлифовального круга 6 зависит от материала обрабатываемого инструмента и вида выполнения работы обдирка заточка правка доводка 11 ЗАМЕНА ШЛИФОВАЛЬНОГО КРУГА Рис 2 3 В процессе работы шлифовальные круги 6 постепенно расходуются поэтому по мере необходимости их необходимо заменять см п 9 5 При необходимости на место штатного шлифовального круга 6 может быть установлен шлифовальный круг 6 другой 11 1 Для замены заточного круга 6 необходимо отключить шнур питания 15 от источника электрического тока демонтировать держатель 8 с экраном 7 открутить и полностью снять винты крепления 4 9 14 снять крышку кожуха 13 открутить и снять гайку 16 со шпинделя 18 снять внешний фланец 17 втулку 20 и шлифовальный круг 6 проверить состояние шпинделя 18 внешнего фланца 17 и внутреннего фланца 19 на наличие деформаций сколов трещин или других повреждений Запрещается эксплуатация машины с поврежденными или изношенными фланцами 17 и 19 шпинделем 18 или гайкой крепления 16
