8
10.3. Регулировка ограничения хода отрезного диска (Рис. 6,8)
10.3.1. Ослабить фиксацию гаек крепления (6) переместить ограничители (19) в выбранное положение, ограничив ход
отрезного диска (4), положение зафиксировать гайками крепления (6).
11. ОСНОВНЫЕ ОПЕРАЦИИ
В интересах Вашей безопасности всегда держите защитный кожух, предусмотренный конструкцией в исправном
состоянии. При любой неисправности его следует немедленно заменить.
11.1. Принцип работы (Рис. 2,3)
11.1.1. К работе с электрическим плиткорезом допускать операторов из числа подготовленных и имеющих опыт работы
с электрическими плиткорезами.
11.1.2. С помощью этого плиткореза можно в размер произвести разрез заготовки под углом от 45° до 90° к ее плоскости
(пункт 10.2.), прямой и косой разрез до 45° с использованием регулируемого упора (12) (пункт 10.1.)
и
комбинированный разрез, совмещая вышеуказанные операции.
11.1.3. Перед включением убедитесь, что отрезному диску (4) ничего не мешает и он имеет свободное вращение.
Подавать отрезной диск (4) к заготовке после того, как отрезной диск (4) наберёт максимальную скорость вращения.
11.1.4. Подача отрезного диска (4) к заготовке и скорость подачи резания производится ручным усилием оператора.
Избыточная скорость подачи
может привести к поломке электродвигателя (9) и разрушению отрезного диска (4). Будьте
крайне внимательны, следите чтобы руки оператора не находились во время вращения отрезного диска (4) на
расстоянии ближе 10 см. от него.
11.1.5. Для удобства оператора регулируемый упор (12) возможно устанавливать с левой или с правой стороны
отрезного диска (4).
11.1.6. На финишной стадии выполнения намеченной
операции особое внимание уделите траектории движения
отрезанным частям заготовки.
11.1.7. По завершении выполнения намеченной операции нажать красную кнопку магнитного пускателя (17), дождаться
полной остановки отрезного диска (4), после чего с рабочего стола (10) снять готовую деталь и обрезки.
11.2. Подготовка к работе (Рис. 2, 8)

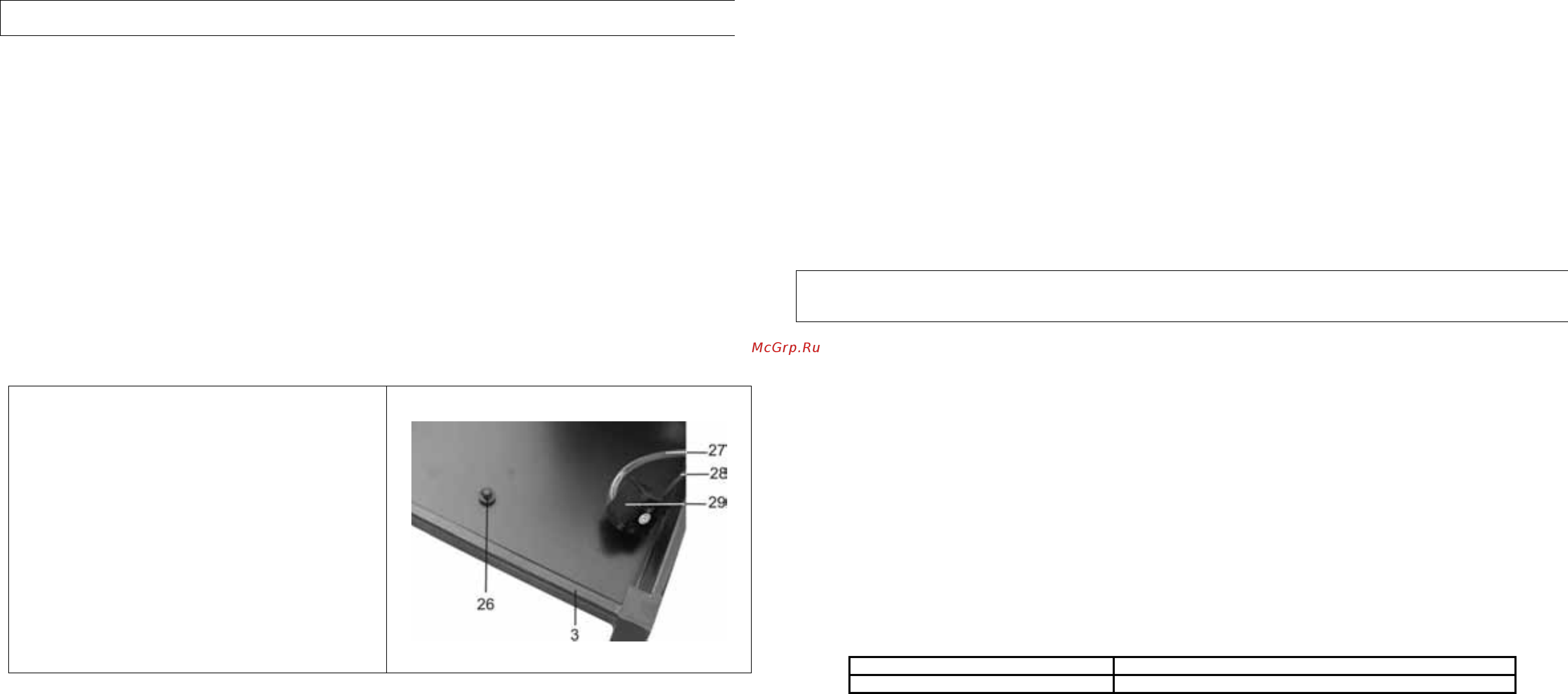

11.2.1. В поддон (3) установить пробку (26). Насос (29)
надёжно закрепить на корпусе поддона (3)
с помощью
четырёх присосок вмонтированных в корпус насоса (3).
Насос (29), электропровод питания (28) и шланг (27) не
должны мешать выполнению работы Рис.9. Заполнить
поддон (3) достаточным количеством воды так, чтобы
заборная часть насоса (29) была полностью погружена в
воде.
11.2.2. Подключить плиткорез к источнику питания.
Убедиться, что электрический шнур сухой и проложен так,
что на
него не будет попадать вода при работе плиткореза.
11.2.3. Установить размеченную кафельную плитку
(образец, шаблон) на рабочий стол (10) до упора в
направляющий упор (11). Совместить разметку на
кафельной плитке (образце, шаблоне) с отрезным диском
(4), с боковой стороны зафиксировать положение плитки
регулируемым упором (12). В последующем, не изменяя
установок возможно резание плиток в
одинаковый размер.
Рис. 9
11.2.4. После включения станка подождать, чтобы отрезной диск (4) набрал полную скорость. Убедиться, что вода от
насоса непрерывно подается на отрезной диск (4).
11.3. Выполнение работы (Рис. 2,3)
11.3.1. Приступать к выполнению работ только после того, как выполнены все настройки и регулировки, если оператор
уверен в нормальной работоспособности, правильной и надёжной установке плиткореза.
11.3.2. Осторожно
, не приближая рук к отрезному диску (4), подвести отрезной диск (4) к установленной заготовке.
Скорость подачи отрезного диска (4) должна быть прямо пропорциональна толщине разрезания, не форсируйте скорость
подачи. Если скорость вращения отрезного диска (4) замедляется, это означает, что скорость подачи отрезного диска
(4) велика.
11.3.3. Во время резки отрезной диск (4) должен быть постоянно влажным.
Если вода не поступает, проверить насос и
уровень воды в поддоне (3).
5
5.2.25. Пыль, образующаяся от некоторых материалов, может быть опасной для здоровья. Всегда работайте в хорошо
вентилируемом помещении с использованием соответствующих средств защиты и удаления пыли. Используйте пылесборники
там, где возможно.
5.2.26. Избегайте неудобных положений рук, т. к. при
внезапном соскальзывании одна или обе руки могут оказаться рядом с
отрезным диском.
При работе необходимо следить за тем, чтобы обороты отрезного диска не падали более чем на 15-20%, чтобы двигатель не
перегружался и отрезной диск в разрезе "не заедал".
6. ПОДКЛЮЧЕНИЕ ПЛИТКОРЕЗА К ИСТОЧНИКУ ПИТАНИЯ
6.1. Электрические соединения. Требования к электрическому шнуру
питания
6.1.1. Для защиты электропроводки от перегрузок на щите подключения данной линии необходимо применять плавкие
предохранители или автоматические выключатели на 15А.
6.1.2. Запрещается переделывать вилку, если она не входит в розетку. Вместо этого квалифицированный электрик должен
установить соответствующую розетку.
6.1.3. При повреждении электрического шнура питания его должен заменить изготовитель или сертифицированный
Сервисный
центр.
ПРЕДУПРЕЖДЕНИЕ: Этот плиткорез предназначен для использования только в сухом помещении. Не допускать
его установки во влажных помещениях.
6.2 Требования при обращении с двигателем
ВНИМАНИЕ! Для исключения опасности повреждения двигателя, регулярно очищайте двигатель от пыли.
Таким образом, обеспечивается его беспрепятственное охлаждение.
ПРЕДУПРЕЖДЕНИЕ: не включайте плиткорез до тех пор, пока до
конца и внимательно не ознакомитесь с
изложенными в данном «Руководстве» рекомендациями, пока поэтапно не изучите все пункты настройки и
регулировки плиткореза, пока не усвоите работу всех органов его управления.
6.2.1. Если двигатель не запускается или внезапно останавливается при работе, сразу же отключите плиткорез. Извлеките
вилку электрического шнура питания из розетки, проверьте отрезной диск на свободное вращение. Если отрезной диск
вращается свободно, включите двигатель ещё раз. Если двигатель всё ещё не вращается, попытайтесь по таблице возможных
неисправностей найти и устранить возможную
причину.
6.2.2. Устройство защиты или автомат защиты необходимо регулярно проверять, если:
- двигатель постоянно перегружается. (При частых заклиниваниях отрезного диска в заготовке или при частых запусках
плиткореза двигатель может перегружаться.)
- колебания напряжения сети в пределах ±10% относительно номинального значения не влияют на нормальную работу
электродвигателя. При тяжёлой нагрузке, однако, необходимо, чтобы на
двигатель подавалось напряжение 220В.
6.2.3. Чаще всего проблемы с двигателем возникают при плохих контактах в разъёмах, при перегрузках, пониженном
напряжении питания (возможно, вследствие недостаточного сечения подводящих проводов). Поэтому всегда с помощью
квалифицированного электрика проверяйте все разъёмы, рабочее напряжение и потребляемый плиткорезом ток.
6.2.4. При большой длине и малом поперечном сечении подводящих
проводов на этих проводах происходит дополнительное
падение напряжения, которое приводит к проблемам с двигателем. Поэтому для нормального функционирования этого
плиткореза необходимо достаточное поперечное сечение подводящих проводов. Приведённые в таблице данные о длине
подводящих проводов относятся к расстоянию между распределительным щитом, к которому подсоединена отрезная машина,
и вилкой штепсельного разъёма отрезной машины
. При этом не имеет значения, осуществляется ли подвод электроэнергии к
плиткорезу через стационарные подводящие провода, через удлинительный кабель или через комбинацию (стационарный и
удлинительный) кабелей.
Длина подводящих проводов Необходимое поперечное сечение медных проводов
До 15м 1,0 мм
2
