6

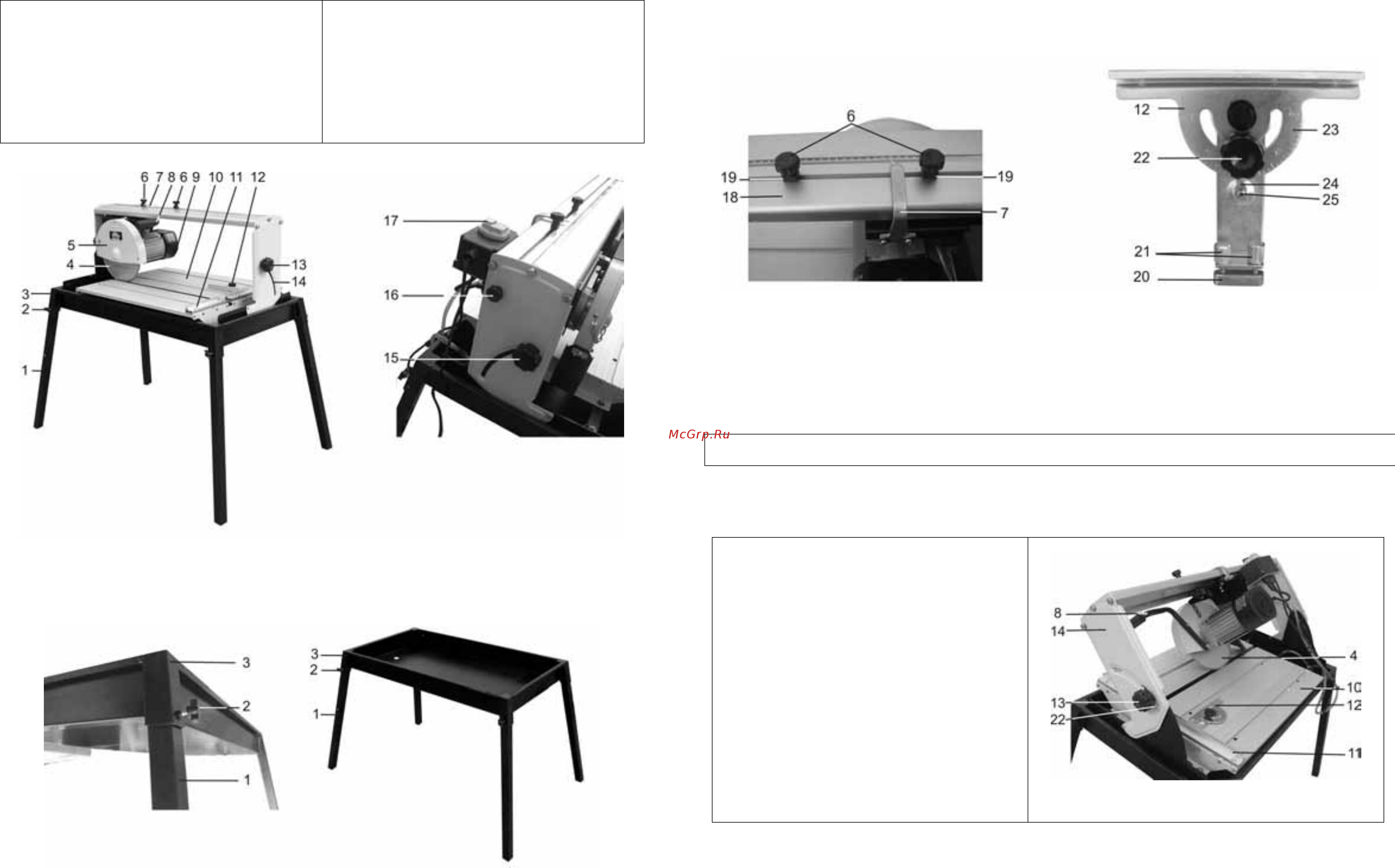

7. УСТРОЙСТВО Рис. 2,3
1. Ножка
2. Болт крепления
3. Поддон
4. Отрезной диск
5. Кожух защитный
6. Гайка крепления
7. Указатель
8. Ручка плиткореза
9. Электродвигатель
10. Рабочий стол
11. Направляющая планка
12. Упор регулируемый
13. Винт фиксации
14. Шкала угла наклона
15. Винт фиксации
16. Винт фиксации (транспортный)
17. Магнитный пускатель
Рис.2 Рис.3
8. ТРАНСПОРТНОЕ ПОЛОЖЕНИЕ (Рис. 2,3)
8.1. При транспортировке, перемещении и обслуживании за ручку плиткореза (8) переместить в крайнее положение и,
как показано на Рис.3 закрепить винтом фиксации (16) положение электродвигателя (9).
9. СБОРКА
Рис. 4 Рис. 5
9.1. Сборка и установка основания (Рис. 4, 5)
9.1.1. Ножки (1) вставить до упора в специальные гнёзда поддона (3), положение ножек (1) зафиксировать болтами
крепления (2), и как показано на Рис.5 собрать основание плиткореза.
7
9.1.2. Основание плиткореза установить на ровной горизонтальной поверхности с учетом веса плиткореза с обрабатываемой
заготовкой.
9.2. Сборка плиткореза (Рис.2)
9.2.1. В поддон (3) установить
пробку (D) и плиткорез с насосом (А) Рис.1.
Рис. 6 Рис. 7
9.2.3. На направляющей (18) установить ограничители (19) и гайками крепления (6) зафиксировать положение Рис. 6.
9.2.4. Как показано на Рис.7 пластину (20), используя винты крепления (21) установить на регулируемом упоре (12), и
как показано на Рис.2 установить и закрепить на направляющей планке (11) рабочего стола (10).
10. РЕГУЛИРОВКА
Плиткорез точно отрегулирован на заводе - изготовителе, но при транспортировке точность установок
регулировочных винтов
может нарушиться.
ВНИМАНИЕ: Перед регулировкой узлов и механизмов плиткореза извлечь вилку шнура электропитания из
питающей розетки.
10.1. Регулировка угла резания (Рис. 2,3,7,8)
10.1.1. Отключить плиткорез (извлечь вилку шнура из питающей розетки).
10.1.2. Выкрутить винт фиксации (16), за ручку плиткореза (8) отрезной диск (4) переместить в противоположное крайнее
положение.
10.1.3. Используя угольник или угломер, поворачивая
регулируемый упор (12), установить между плоскостью
регулируемого упора (12) и режущей кромкой отрезного
диска (4), угол 90
0
.
10.1.4. Винтами фиксации (21) и гайкой фиксации (22)
закрепить положение регулируемого упора (12).
Проверить показания указателя (24) по шкале
регулируемого упора (23), при необходимости
произвести регулировку указателя (24), для чего
ослабить фиксацию винта (25), совместить указатель
(25) со значением 90
0
шкалы (23) регулируемого упора
(12), положение закрепить винтом (22).
10.1.5. Сделать пробное резание, произвести
инструментальное измерение результата, при
необходимости произвести корректировку.
10.1.6. Регулировка (установка) угла резания
отличающаяся от угла 90
0
производится аналогичным
образом с той лишь разницей, что вместо угольника
используется угломер, образец или шаблон.
Рис. 8
10.2. Регулировка угла наклона резания (Рис. 3,8)
10.2.1. Регулировка или установка на заданный угол наклона резания устанавливается аналогичным способом с той лишь
разницей, что устанавливается угол между рабочим столом (10) и режущей кромкой отрезного диска (4), для чего ослабить
установку винтов фиксации (13 и 15). За ручку плиткореза (8) установить требуемый угол, счёт показания производить по
шкале (14),
положение закрепить винтами фиксации (13 и 15), при необходимости произвести корректировку указателя (22).
