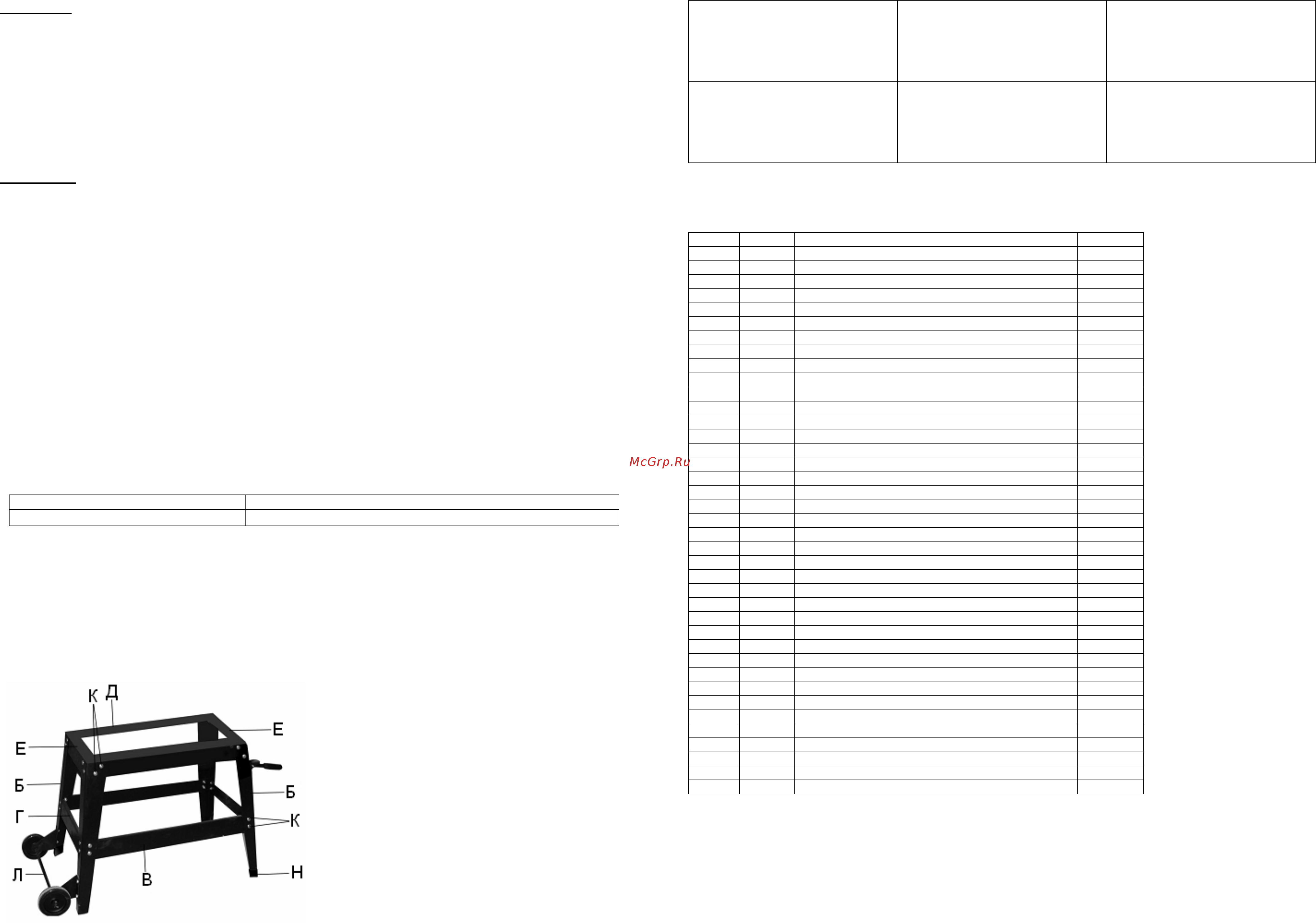

4 5 ПОДКЛЮЧЕНИЕ МАШИНЫ К ИСТОЧНИКУ ПИТАНИЯ ВНИМАНИЕ Проверьте соответствие напряжения источника питания и соединений требованиям Вашей машины Внимательно изучите табличку с техническими данными на машине 5 1 Электрические соединения Требования к шнуру питания Запрещается переделывать вилку шнура питания машины если она не стыкуется с розеткой питающей сети Квалифицированный электрик должен установить соответствующую розетку Розетка к которой подключается машина обязательно должна иметь заземляющий контакт При повреждении шнура питания его необходимо заменить замену должен производить только изготовитель или сертифицированный Сервисный центр 5 2 Требования к электродвигателю ВНИМАНИЕ Для исключения опасности повреждения электродвигателя регулярно очищайте электродвигатель от пыли Таким образом обеспечивается его беспрепятственное охлаждение Если электродвигатель не запускается или внезапно останавливается при работе сразу же отключите машину Отсоедините вилку шнура питания машины от розетки и попытайтесь по таблице возможных неисправностей найти и устранить возможную причину Колебания напряжения сети в пределах 10 относительно номинального значения не влияют на нормальную работу машины Однако при тяжёлой нагрузке необходимо чтобы на электродвигатель подавалось напряжение 220 В Чаще всего проблемы с электродвигателем возникают при плохих контактах в разъёмах при перегрузках пониженном напряжении питания возможно вследствие недостаточного сечения подводящих проводов Поэтому всегда с помощью квалифицированного электрика проверяйте все разъёмы рабочее напряжение и потребляемый ток При большой длине и малом поперечном сечении подводящих проводов на этих проводах происходит дополнительное падение напряжения которое приводит к проблемам с электродвигателем Поэтому для нормального функционирования этой машины необходимо достаточное поперечное сечение подводящих проводов Приведённые в таблице 2 данные о длине подводящих проводов относятся к расстоянию между распределительным щитом к которому подсоединена машина и вилкой штепсельного разъёма машины При этом не имеет значения осуществляется подвод электроэнергии к машине через стационарные подводящие провода через удлинительный кабель или через комбинацию стационарных и удлинительных кабелей Удлинительный провод должен иметь на одном конце вилку с заземляющим контактом а на другом розетку совместимую с вилкой Вашей машины Таблица 2___________________________________________________________________________________ Длина подводящих проводов Необходимое поперечное сечение медных проводов До 15м 1 5 ммг Предупреждение Машина должна быть заземлена через розетку с заземляющим контактом 6 РАСПАКОВКА 6 1 Откройте упаковку извлеките машину и все комплектующие 6 2 Проверьте комплектность машины 7 СБОРКА МАШИНЫ 7 1 Сборка основания машины Рис 2 7 1 1 Для закрепления нижних планок В между двумя стойками основания Б используйте четыре гайки и четыре винта с квадратными подголовками из комплекта крепежа К 7 1 2 Соберите вторую нижнюю планку В со второй парой стоек основания Б 7 1 3 Используйте восемь болтов с квадратным подголовком и гайками для закрепления двух оставшихся нижних планок Г 7 1 4 Используйте четыре болта с квадратным подголовком для крепления каждой длинной верхней планки Д к стойкам Б 7 1 5 Используйте четыре болта с квадратным подголовком для крепления каждой короткой верхней планки Е к стойкам Б 7 1 6 Закрепите все гайки и установите на стойки основания Б резиновые опоры Н 13 удлинителя или слишком маленькое сечение удлинительного шнура Двигатель не запускается 1 Нет напряжения в сети питания 2 Неисправен выключатель 3 Обмотка сгорела или обрыв в обмотке 4 Питание не поступает так как сетевой выключатель разомкнут глубины шлифования Уменьшить длину шнура удлинителя или увеличить его сечение 3 Если отключения из за перегрузки продолжаются обратиться в сервисный центр 1 Проверить наличие напряжения в сети 2 Проверить выключатель 3 Включить выключатель 4 Обратиться в сервисный центр ДЕТАЛИ И СХЕМЫ СБОРКИ ШЛИФОВАЛЬНОЙ МАШИНЫ КОРВЕТ 57 позиция по схеме сборки НАИМЕНОВАНИЕ Код 101 124318 Стол подачи 102 124319 Ролик ведомый 102А 124320 Ролик ведущий 103 124321 Пластина крепёжная 104 124322 Болт Мб 105 124323 Гайка Мб 124324 Втулка ролика стола подачи 106 107 124325 Панель корпуса 108 124326 Гайка М6 1 0 124327 Болт М8 109 110 124328 Полумуфта кулачковая 111 124329 Установочный винт Мб 112 124330 Панель корпуса 113 124331 Гайка М5 0 8 10мм 114 124332 Эл двигатель 50 Вт 115 124333 Болт Мб 124334 Болт М6 1 0 15мм 116 117 124335 Блок натяжения 118 124336 Подвижная пластина 124337 Гайка Мб 119 120 124338 Винт М8 121 123943 Лента стола подачи 122 124340 Втулка 124341 Втулка 123 124 124342 Разъём электрический 125 124343 Панель корпуса 124344 Винт Мб 126 127 124345 Винт 128 124346 Плата печатная 124347 Ручка регулятора скорости стола подачи 128А 129 124348 Пластина диэлектрическая 130 124349 Выключатель 130А 124350 Выключатель аварийный автоматический 131 124351 Шнур сетевой 132 124352 Ограждение ведущего ролика 133 124353 Пружина 134 124354 Реостат 135 124355 Винт М5 0 8 10мм 136 124356 Панель верхняя КОЛ ВО 1 1 1 1 4 5 8 1 4 2 2 2 1 4 1 2 4 2 2 4 4 1 1 1 1 1 2 4 1 1 1 1 1 1 1 2 1 2 1
