• Комбинированный деревообрабатывающий станок корвет 320 далее станок предназначен для обра ботки древесины и подобных ей материалов картона фанеры древесно стружечных плит и т п строгания по направляющей планке продольного и поперечного пиления выполнения сверлильных операций на станках не допускается обработка металлов асбоцементных материалов камня и подобных материалов мягких пластмассовых и резиноподобных материалов 1 станок работает от однофазной сети переменного тока напряжением 220 в частотой 50 гц 1 станок может эксплуатироваться в следующих условиях температура окружающей среды от 1 до 35 с относительная влажность воздуха до 80 при температуре 25 с 3
• Место для заметок 3
• Настоящее руководство по эксплуатации предназначено для изучения и правильной эксплуатации комбиниро ванного деревообрабатывающего станка модели корвет 320 3
• Общие указания 3
• Общие указания 2 технические данные 3 комплектность станка 4 указания по технике безопасности 4 общие указания по обеспечению безопасности при работе со станком 4 дополнительные указания по обеспечению безопасности при работе с деревообрабатывающим станком 5 подключение станка к источнику питания 5 электрические соединения требования к шнуру питания 5 требования к двигателю 5 описание работы электрооборудования 6 распаковка 6 распаковка станка 6 строповка 7 устройство станка 8 сборка 8 монтаж станка 8 установка пильного диска 8 установка пильного суппорта 8 установка рабочего стола для шипорезных работ 8 установка направляющей планки 8 установка защитной планки 8 установка суппорта для выполнения сверлильных работ 8 установка сверлильного патрона 9 инструкции по эксплуатации 9 регулировки и настройки перед началом пильных работ 9 регулировки и настройки перед началом строгальных работ 9 регулировки и настройки перед началом сверлильных работ 9 включение выключение 9 общие указания 9 св 3
• Содержание 3
• Уважаемый покупатель вы приобрели комбинированный деревообрабатывающий станок изготовленный в кнр по заказу ооо энкор инструмент воронеж перед вводом в эксплуатацию комбинированного деревообрабатывающего станка внимательно и до конца про чтите настоящее руководство по эксплуатации и сохраните его на весь срок использования станка 3
• Вертикальный ход подвижного стола мм 45 4
• Габариты станка д х ш х в мм 1060x1240x595 4
• Двигатель 4
• Диаметр пильного диска мм 254x30 4
• Диаметр сверления мм 1 5 13 4
• Диаметр строгального вала мм 74 4
• Диаметр шпинделя в16 4
• Диаметр шпинделя мм 20 4
• Если станок внесен в зимнее время в отапливаемое помещение с улицы или из холодного помещения не распаковывайте и не включайте его в течение 8 часов станок должен прогреться до температуры окружающего воздуха в противном случае он может выйти из строя при включении из за сконденсировавшейся влаги на де талях электродвигателя 1 приобретая станок проверьте его работоспособность комплектность наличие гарантийных талонов в руко водстве по эксплуатации дающих право на бесплатное устранение заводских дефектов в период гарантийного срока при наличии на них даты продажи штампа магазина и разборчивой подписи или штампа продавца 1 после продажи станка претензии по некомплектности не принимаются 4
• Количество строгальных ножей шт 3 4
• Косое пиление по направляющей планке град 45 4
• Максимальная глубина пиления мм 70 4
• Максимальная глубина сверления мм 90 4
• Максимальная глубина строгания мм 3 4
• Максимальная ширина строгания мм 200 4
• Максимальный размер поперечного пиления мм 300 4
• Масса кг 103 4
• Наименование параметра значение параметра 4
• Наклонное строгание по направляющей планке град 45 4
• Номинальная мощность двигателя вт 1500 4
• Номинальное напряжение питания в 220 22 4
• Общие 4
• Основные параметры станка приведены в таблице 1 4
• Пиление 4
• По электробезопасности станок модели корвет 320 соответствует i классу защиты от поражения электрическим током 4
• Поперечный ход рабочего стола мм 60 4
• Продольный ход рабочего стола мм 70 4
• Размер рабочего стола строгального мм 964x210 4
• Размер рабочей поверхности пильного стола ш х д мм 130x960 4
• Размер рабочей поверхности сверлильного суппорта ш х д мм 160x280 4
• Размер рабочей поверхности суппорта пильного стола ш х д мм 270x195 4
• Размеры строгального ножа мм 210x30x3 4
• Ремень а800 4
• Род тока переменный 4
• Сверление 4
• Строгание 4
• Таблица 1 4
• Технические данные 4
• Тип двигателя асинхронный 4
• Уровень шума дба lpa 70 кра 3 lwa 82 kwa 3 4
• Частота вращения шпинделя об мин 3500 4
• Частота сети гц 50 4
• Код для заказа 29940 код для заказа 29941 8
• 50 49 51 50 52 10
• 57 56 55 54 53 10
• 58 57 56 55 10

Похожие устройства

• Энкор корвет-424 94240 (20424) Инструкция по эксплуатации
• Энкор корвет-422 94220 Инструкция по эксплуатации
• Энкор корвет-36 90360 Инструкция по эксплуатации
• Энкор корвет-35 90350 Инструкция по эксплуатации
• Энкор корвет-34 90340 Инструкция по эксплуатации
• Энкор корвет-32 90320 Инструкция по эксплуатации
• Энкор корвет-33 90330 Инструкция по эксплуатации
• Энкор корвет-31 90310 Инструкция по эксплуатации
• Энкор корвет-416 94160 (20416) Инструкция по эксплуатации
• Энкор корвет-414 94140 (20414) Инструкция по эксплуатации
• Энкор корвет-413 94130 Инструкция по эксплуатации
• Энкор корвет-412 94120 (20412) Инструкция по эксплуатации
• Энкор корвет-86 90860 Инструкция по эксплуатации
• Энкор корвет-85 90850 Инструкция по эксплуатации
• Энкор корвет-84 90840 Инструкция по эксплуатации
• Энкор корвет-83 90830 Инструкция по эксплуатации
• Энкор корвет-81 90810 Инструкция по эксплуатации
• Энкор корвет-80 90800 Инструкция по эксплуатации
• Энкор корвет-411 94110 (20411) Инструкция по эксплуатации
• Энкор корвет-244 92440 Инструкция по эксплуатации

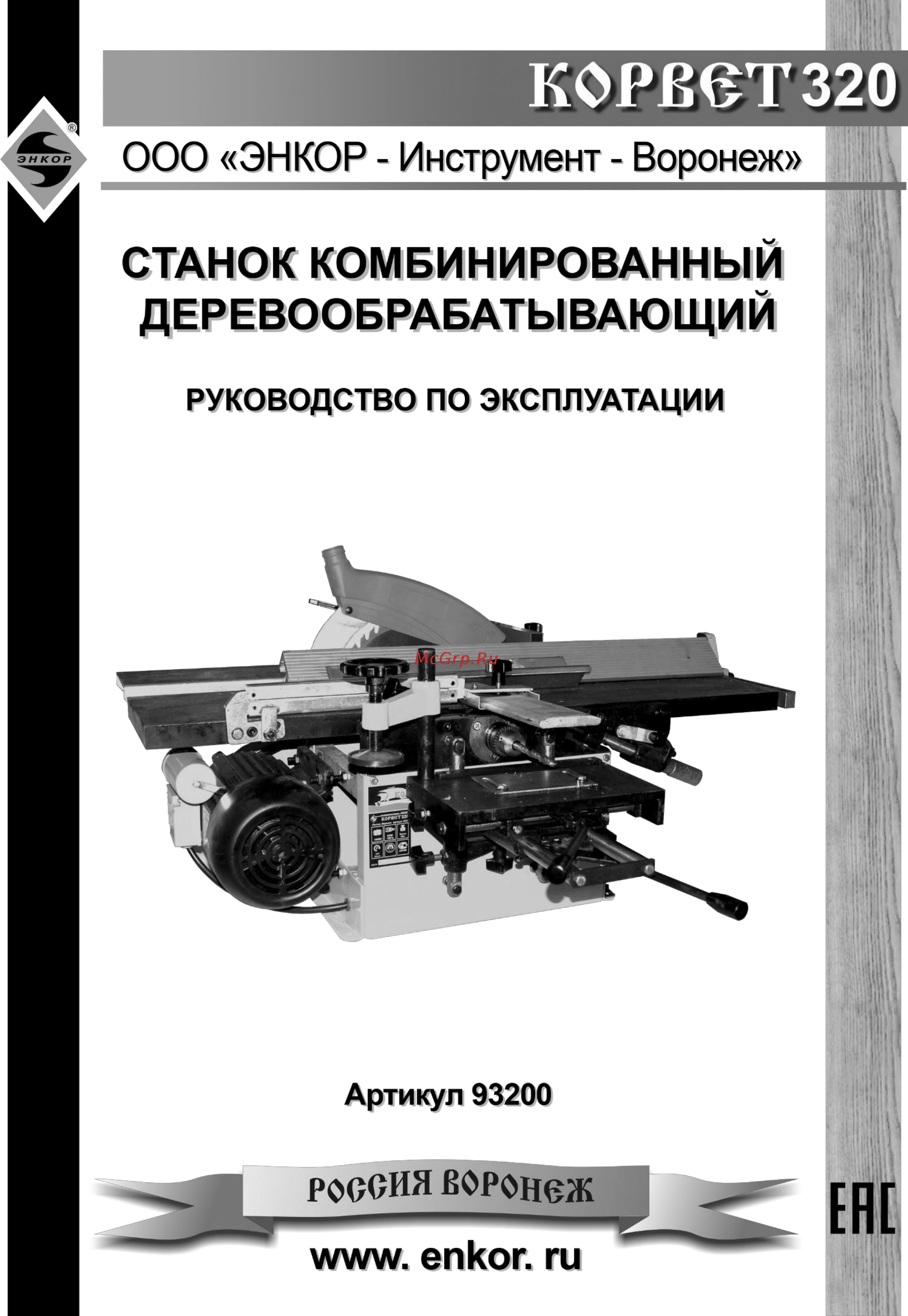

КОРВвТ 320 ООО ЭНКОР Инструмент Воронеж СТАНОК КОМБИНИРОВАННЫЙ ДЕРЕВООБРАБАТЫВАЮЩИЙ РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ Артикул 93200 Россия Воронеж www enkor ru
