Энкор Корвет 320 (93200) [10/10] 58 57 56 55

Содержание

• Корввт 320 1
• Комбинированный деревообрабатывающий станок корвет 320 далее станок предназначен для обра ботки древесины и подобных ей материалов картона фанеры древесно стружечных плит и т п строгания по направляющей планке продольного и поперечного пиления выполнения сверлильных операций на станках не допускается обработка металлов асбоцементных материалов камня и подобных материалов мягких пластмассовых и резиноподобных материалов 1 станок работает от однофазной сети переменного тока напряжением 220 в частотой 50 гц 1 станок может эксплуатироваться в следующих условиях температура окружающей среды от 1 до 35 с относительная влажность воздуха до 80 при температуре 25 с 3
• Место для заметок 3
• Настоящее руководство по эксплуатации предназначено для изучения и правильной эксплуатации комбиниро ванного деревообрабатывающего станка модели корвет 320 3
• Общие указания 3
• Общие указания 2 технические данные 3 комплектность станка 4 указания по технике безопасности 4 общие указания по обеспечению безопасности при работе со станком 4 дополнительные указания по обеспечению безопасности при работе с деревообрабатывающим станком 5 подключение станка к источнику питания 5 электрические соединения требования к шнуру питания 5 требования к двигателю 5 описание работы электрооборудования 6 распаковка 6 распаковка станка 6 строповка 7 устройство станка 8 сборка 8 монтаж станка 8 установка пильного диска 8 установка пильного суппорта 8 установка рабочего стола для шипорезных работ 8 установка направляющей планки 8 установка защитной планки 8 установка суппорта для выполнения сверлильных работ 8 установка сверлильного патрона 9 инструкции по эксплуатации 9 регулировки и настройки перед началом пильных работ 9 регулировки и настройки перед началом строгальных работ 9 регулировки и настройки перед началом сверлильных работ 9 включение выключение 9 общие указания 9 св 3
• Содержание 3
• Уважаемый покупатель вы приобрели комбинированный деревообрабатывающий станок изготовленный в кнр по заказу ооо энкор инструмент воронеж перед вводом в эксплуатацию комбинированного деревообрабатывающего станка внимательно и до конца про чтите настоящее руководство по эксплуатации и сохраните его на весь срок использования станка 3
• Вертикальный ход подвижного стола мм 45 4
• Габариты станка д х ш х в мм 1060x1240x595 4
• Двигатель 4
• Диаметр пильного диска мм 254x30 4
• Диаметр сверления мм 1 5 13 4
• Диаметр строгального вала мм 74 4
• Диаметр шпинделя в16 4
• Диаметр шпинделя мм 20 4
• Если станок внесен в зимнее время в отапливаемое помещение с улицы или из холодного помещения не распаковывайте и не включайте его в течение 8 часов станок должен прогреться до температуры окружающего воздуха в противном случае он может выйти из строя при включении из за сконденсировавшейся влаги на де талях электродвигателя 1 приобретая станок проверьте его работоспособность комплектность наличие гарантийных талонов в руко водстве по эксплуатации дающих право на бесплатное устранение заводских дефектов в период гарантийного срока при наличии на них даты продажи штампа магазина и разборчивой подписи или штампа продавца 1 после продажи станка претензии по некомплектности не принимаются 4
• Количество строгальных ножей шт 3 4
• Косое пиление по направляющей планке град 45 4
• Максимальная глубина пиления мм 70 4
• Максимальная глубина сверления мм 90 4
• Максимальная глубина строгания мм 3 4
• Максимальная ширина строгания мм 200 4
• Максимальный размер поперечного пиления мм 300 4
• Масса кг 103 4
• Наименование параметра значение параметра 4
• Наклонное строгание по направляющей планке град 45 4
• Номинальная мощность двигателя вт 1500 4
• Номинальное напряжение питания в 220 22 4
• Общие 4
• Основные параметры станка приведены в таблице 1 4
• Пиление 4
• По электробезопасности станок модели корвет 320 соответствует i классу защиты от поражения электрическим током 4
• Поперечный ход рабочего стола мм 60 4
• Продольный ход рабочего стола мм 70 4
• Размер рабочего стола строгального мм 964x210 4
• Размер рабочей поверхности пильного стола ш х д мм 130x960 4
• Размер рабочей поверхности сверлильного суппорта ш х д мм 160x280 4
• Размер рабочей поверхности суппорта пильного стола ш х д мм 270x195 4
• Размеры строгального ножа мм 210x30x3 4
• Ремень а800 4
• Род тока переменный 4
• Сверление 4
• Строгание 4
• Таблица 1 4
• Технические данные 4
• Тип двигателя асинхронный 4
• Уровень шума дба lpa 70 кра 3 lwa 82 kwa 3 4
• Частота вращения шпинделя об мин 3500 4
• Частота сети гц 50 4
• Код для заказа 29940 код для заказа 29941 8
• 50 49 51 50 52 10
• 57 56 55 54 53 10
• 58 57 56 55 10

Похожие устройства

• Энкор корвет-424 94240 (20424) Инструкция по эксплуатации
• Энкор корвет-422 94220 Инструкция по эксплуатации
• Энкор корвет-36 90360 Инструкция по эксплуатации
• Энкор корвет-35 90350 Инструкция по эксплуатации
• Энкор корвет-34 90340 Инструкция по эксплуатации
• Энкор корвет-32 90320 Инструкция по эксплуатации
• Энкор корвет-33 90330 Инструкция по эксплуатации
• Энкор корвет-31 90310 Инструкция по эксплуатации
• Энкор корвет-416 94160 (20416) Инструкция по эксплуатации
• Энкор корвет-414 94140 (20414) Инструкция по эксплуатации
• Энкор корвет-413 94130 Инструкция по эксплуатации
• Энкор корвет-412 94120 (20412) Инструкция по эксплуатации
• Энкор корвет-86 90860 Инструкция по эксплуатации
• Энкор корвет-85 90850 Инструкция по эксплуатации
• Энкор корвет-84 90840 Инструкция по эксплуатации
• Энкор корвет-83 90830 Инструкция по эксплуатации
• Энкор корвет-81 90810 Инструкция по эксплуатации
• Энкор корвет-80 90800 Инструкция по эксплуатации
• Энкор корвет-411 94110 (20411) Инструкция по эксплуатации
• Энкор корвет-244 92440 Инструкция по эксплуатации

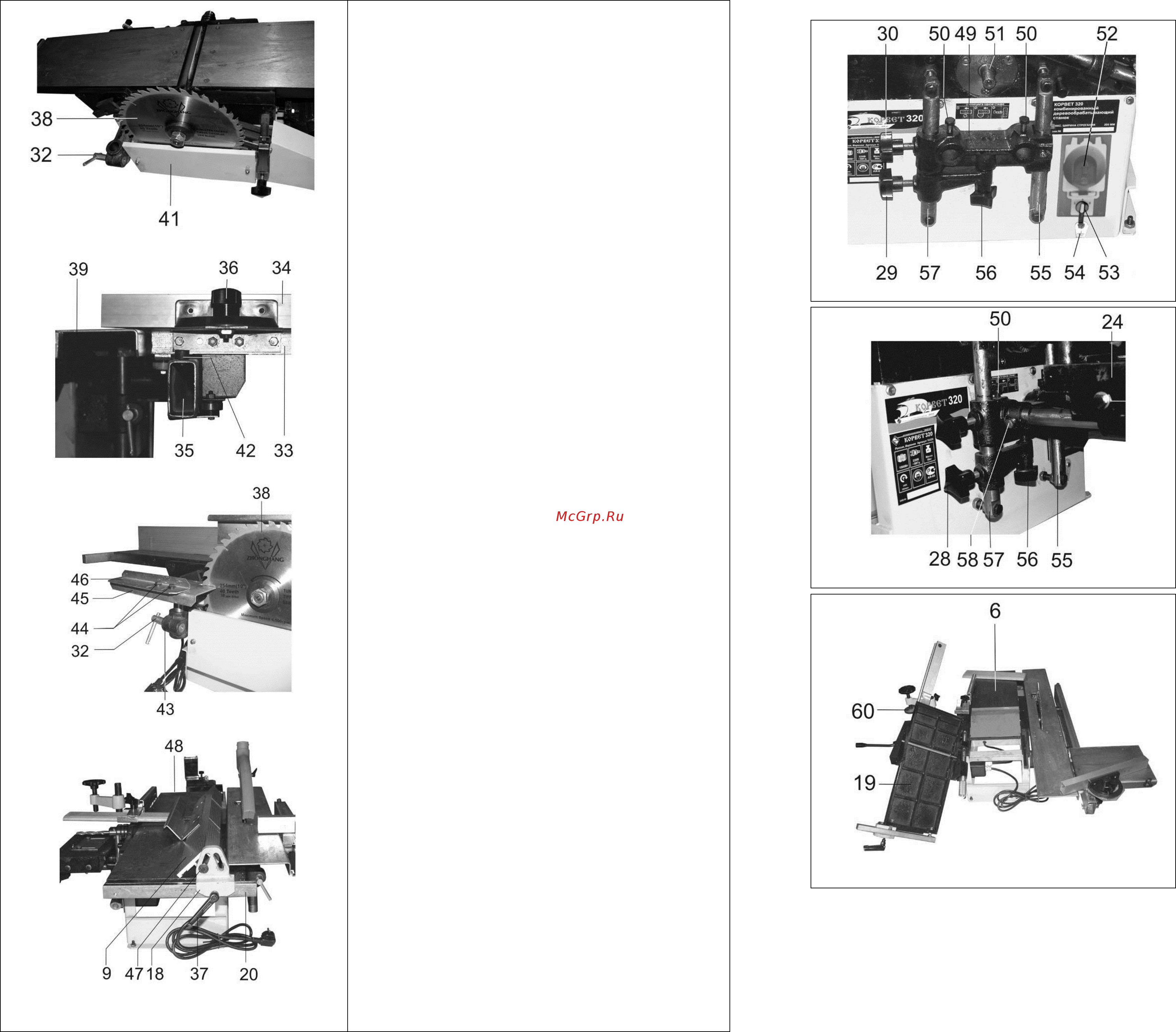

10 8 2 Установка пильного диска Рис 2 4 8 2 1 Как показано на Рис 3 4 ослабьте положение двух винтов фиксации 32 демонтируйте поднимите вверх пильный рабочий стол 39 снимите защитный кожух 41 установите и закрепите пильный диск 38 Установите и закрепите защитный кожух 41 8 2 2 Установите и закрепите положение пильного ра бочего стола 39 винтами фиксации 32 8 2 3 На пильном рабочем столе 39 установите и закрепите расклиниватель 10 таким образом чтобы пильный диск 38 и расклиниватель 10 находились в одной плоскости и расклиниватель 10 не препят ствовал вращению пильного диска 38 8 2 4 Установите на расклинивателе 10 и ручкой фиксации 11 закрепите защитный кожух 12 при этом защитный кожух должен иметь свободное вертикальное перемещение 8 3 Установка пильного суппорта Рис 2 5 8 3 1 Как показано Рис 5 с направляющей рейки 35 демонтируйте ограничитель 42 установите пильный суппорт 33 и установите ограничитель 42 на прежнее место 8 3 2 На рабочей поверхности суппорта 33 установите и винтом фиксации 36 закрепите направляющую скоса 34 8 4 Установка рабочего стола для шипорезных работ Рис 6 8 4 1 При выполнении шипорезных работ вместо пиль ного рабочего стола 39 см п 8 2 в разрезной зажим 43 установите рабочий стол для шипорезных работ 45 Положение закрепите винтом фиксации 32 8 5 Установка направляющей планки Рис 7 8 5 1 Как показано на Рис 7 на направляющей 20 установите и ручкой фиксации 37 закрепите ползун 18 направляющей планки 9 8 5 2 Угол наклона и установка направляющей планки 9 в зависимости от выполняемых работ фиксируется через специальные прорези в ползуне 18 болтом крепления 47 Направляющая планка 9 имеет место крепления к ползуну 18 с обоих торцов 8 5 3 Для выполнения пильных и строгальных работ пласти или кромки заготовки демонтируйте направля ющую для строгания фасок 48 8 6 Установка защитной планки Рис 2 8 6 1 На боковой поверхности приёмного стола 6 установите и болтом 7 закрепите кронштейн 8 Ослабьте положение винта фиксации 16 установите защитную планку 17 Положение защитной планки 17 закрепите винтом фиксации 16 8 7 Установка суппорта для выполнения свер лильных работ Рис 2 8 9 8 7 1 Выкрутите два установочных болта 50 установите направляющие суппорта 24 до упора в специальные посадочные места держателя 49 Зафиксируйте положение двумя болтами 50 Ослабьте фиксацию болта 58 ограничительное кольцо 59 передвиньте в сторону держателя 49 и зафиксируйте положение болтом 58 8 7 2 В специальном отверстии на рабочей поверхности суппорта 24 установите и закрепите стойку 14 На стойке 14 установите и закрепите рычаг 15 при жимного устройства 8 8 Установка сверлильного патрона Рис 2 8 8 8 1 На шпиндель 51 выполненный в виде конуса В16 установите сверлильный патрон 28 прилагая определённое усилие направленное в сторону станка 11 9 ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ 30 50 49 51 50 52 9 1 Регулировки и настройки пильных работ Рис 2 3 перед началом 9 1 1 При выполнении продольного пиления необходимо выполнить установки согласно предполагаемой опе рации см п п 8 2 и 8 5 установить пильный рабочий стол 39 на высоту так чтобы верхняя точка пильного диска 38 превы шала толщину пиления заготовки на высоту зуба пильного диска 38 см п 8 2 2 9 1 2 При выполнении косого и поперечного пиления с использованием пильного суппорта и прижимного устройства необходимо 29 57 56 55 54 53 Рис 8 выполнить установки согласно предполагаемой опе рации см п п 8 2 и 8 3 установить пильный рабочий стол 39 на высоту так чтобы верхняя точка пильного диска 38 превы шала толщину пиления заготовки на высоту зуба пильного диска 38 см п 8 2 2 демонтировать направляющую планку 9 см п 8 5 ПРЕДУПРЕЖДЕНИЕ Никогда не выполняйте ка кие либо установки и регулировки при включен ном станке Это может привести к травме 9 1 3 При выполнении шипорезных работ необходимо выполнить установки согласно предполагаемой опе рации см п п 8 2 1 и 8 4 зафиксировать выбранное положение направляющей планки 46 на рабочем столе 45 относительно пильного диска 38 двумя установочными болтами 44 Рис 6 28 58 57 56 55 Рис 9 6 Рис 10 9 2 Регулировки и настройки перед началом стро гальных работ Рис 2 При выполнении строгальных работ необходимо выполнить установки согласно предполагаемой опе рации см п п 8 5 и 8 6 отрегулировать глубину строгания путем опускания подъёма подающего стола 19 вращением ручки 22 продвинуть защитную планку 17 в такое положе ние чтобы она закрывала не принимающую участия в строгании часть рабочего вала 9 3 Регулировки и настройки перед началом сверлильных работ Рис 2 8 9 При выполнении сверлильных работ необходимо выполнить установки согласно предполагаемой опе рации см п п 8 7 и 8 8 в сверлильный патрон 28 установить сверло необ ходимого диаметра от 1 5 до 13 мм для выполнения намеченной операции ослабить положение винтов фиксации 29 30 про извести грубую регулировку установки высоты рабо чей поверхности суппорта 24 положение зафикси ровать винтом фиксации 29 точную регулировку положения рабочей поверхности суппорта 24 произвести регулировочным винтом 56 положение закрепить винтом фиксации 30 двумя установочными болтами зафиксировать выбранное положение направляющего упора 23 заготовку надёжно закрепить на поверхности суппорта 24 винтом фиксации 13 прижимного устройства при этом заготовка должна упираться в направляющий упор 23 перемещением рычага 26 проверить плавность продольной подачи суппорта 24 перемещением рычага 25 проверить плавность поперечной подачи суппорта 24
