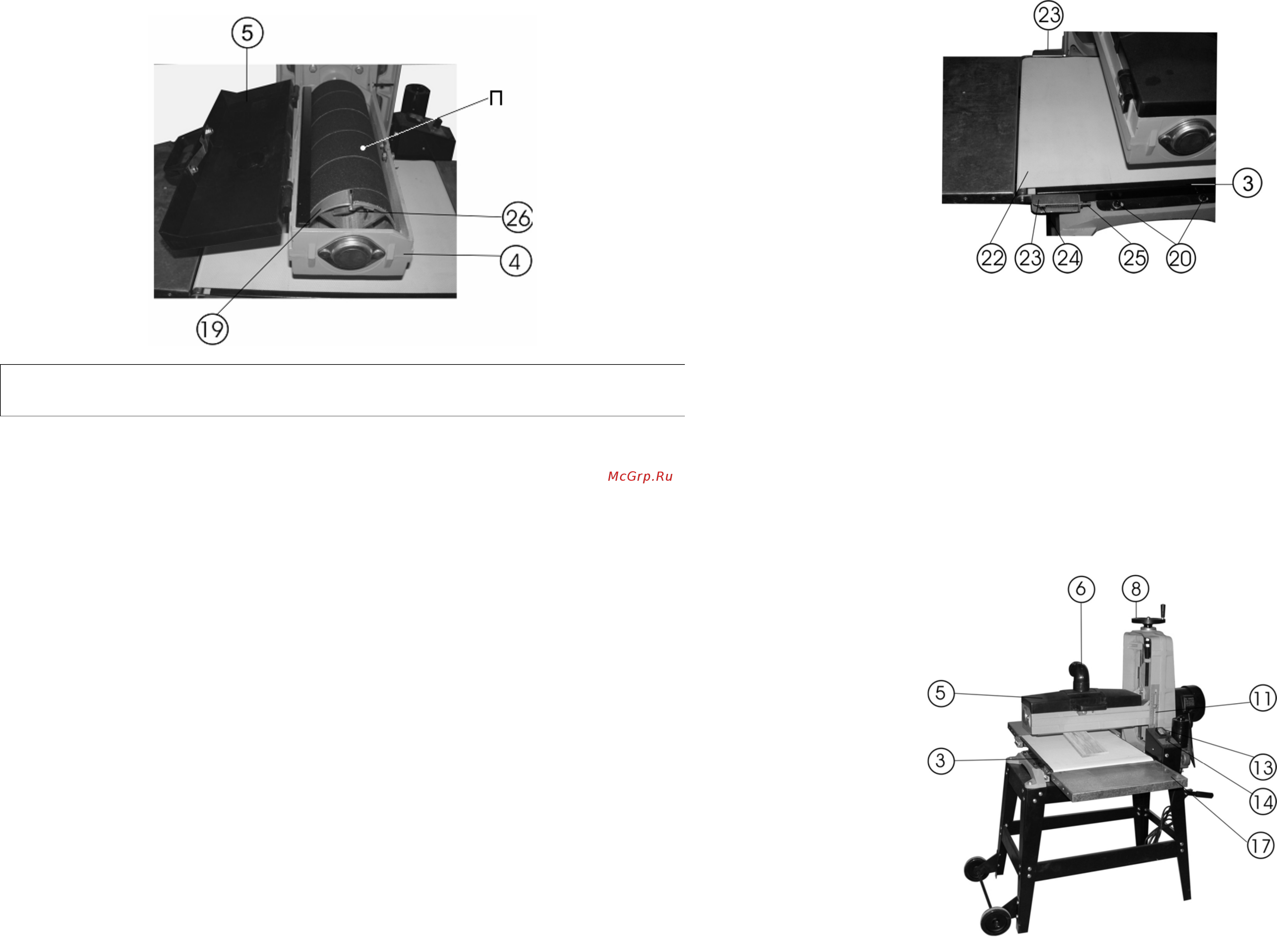

10 12 2 Установка шлифовальной ленты Рис 9 7 Рис 7 Рис 9 ПРЕДУПРЕЖДЕНИЕ Для предотвращения серьезных травм персонала всегда отключайте шлифовальную машину от источника питания перед ее обслуживанием или перед заменой абразивных лент 12 2 1 Абразивные ленты поступают в виде полос отрезанных по размеру и не требуют специальных измерений или обрезки перед установкой Абразивные полосы сужены по концам для того чтобы их можно было обернуть вокруг барабана обеспечивая равномерную шлифовальную поверхность Вы можете нарезать собственные полосы от рулона используя имеющуюся шлифовальную полосу как шаблон 12 2 2 Убедитесь что машина отключена от источника питания 12 2 3 Откройте крышку пылесборника 5 12 2 4 Используя готовую отрезанную шлифовальную ленту П или ленту которая уже отрезана по шаблону можно начинать ее установку вставляя зауженный конец в шлиц с левой стороны барабана 19 отжав зажим 26 Вставьте в шлиц приблизительно 25мм зауженного конца шлифовальной ленты Зафиксируйте вставленный конец шлифовальной ленты П приведя отжатый зажим 26 в рабочее положение 12 2 5 Когда шлифовальная лента П закреплена в левом зажиме 26 станьте спереди машины и оберните шлифовальную ленту П вокруг барабана 19 Вращайте барабан 19 от себя левой рукой сохраняя натяжение шлифовальной ленты П правой рукой при наматывании ленты П на барабан 19 Оберните шлифовальную ленту П радиально вокруг барабана 19 Убедитесь что не произошло наложение шлифовальной ленты П во время обертывания Шлифовальная лента П должна быть обернута так чтобы был небольшой зазор но не наложение Когда барабан 19 полностью обернут с необходимым натяжением вставьте зауженный конец в шлиц барабана 19 12 2 6 Правой рукой полностью разожмите губки зажима 26 Вставьте зауженный конец шлифовальной ленты П и закрепите зажим 26 Зажим 26 закрепит и натянет шлифовальную ленту и сохранит натяжение в случае растяжения шлифовальной ленты во время работы 12 2 Закройте крышку пылесборника 5 ПРИМЕЧАНИЕ В некоторых случаях шлифовальная лента растягивается и может возникнуть необходимость отрегулировать зажим переместив место зажима на шлифовальной ленте Убедитесь что натяжение шлифовальной ленты сохраняется после продолжительного использования машины 12 3 Замена ленты стола подачи Необходимыми причинами замены ленты стола подачи служат естественный износ случайный контакт во время работы со шлифовальной лентой износ вызванный смещением ленты подающего стопа или чрезмерное налипание древесной смолы которую невозможно удалить 12 3 1 Отключите машину от источника питания Маховиком регулировки высоты шлифовального барабана 8 поднимите шлифовальный барабан в максимально высокое положение Уменьшите натяжение ленты стола подачи См п 9 3 Регулировка ленты стола подачи Выкрутите крепёжные болты стола подачи 3 Поднимите стоп подачи 3 снимите отработанную подающую ленту 22 Рис 7 12 3 2 Для установки новой ленты стола подачи выполните п 12 3 2 в обратном порядке 12 3 3 Отцентрируйте новую ленту и отрегулируйте натяжение новой ленты См п 9 3 Регулировка ленты стола подачи 9 3 Регулировка ленты стола подачи Иногда может потребоваться регулировка подающей ленты 22 стола подачи 3 из за нормального растяжения по мере эксплуатации или неправильного натяжения Идеально подающая лента 22 должна перемещаться по центру стола подачи 3 а не уходить в сторону Рис 7 9 3 1 Механизмы регулировки 23 подающей ленты 22 расположены по обе стороны стола подачи 3 Рис 7 9 3 2 Регулировка увеличения или уменьшения натяжения подающей ленты 22 осуществляется вращением отвёрткой винта 24 в соответствующую сторону удерживая ключом гайку 25 Рис 7 Машина отвёрткой и ключом не комплектуется 9 3 3 Регулировка смещения подающей ленты 22 осуществляется путем увеличения или уменьшения натяжения подающей ленты 22 регулировочными винтами 24 Например при смещении вправо натяните левую сторону или ослабьте правую Излишне сильное натяжение подающей ленты 22 может привести к поломке Рис 7 ПРИМЕЧАНИЕ Из за ширины ленты стола подачи необходимость регулировки ее движения может не сразу стать очевидной Чтобы увидеть эффект регулировки необходимо увеличить скорость движения ленты стола подачи При необходимости еще раз повторите регулировки с приращениями приблизительно оборота для получения правильного результата 10 ОСНОВНЫЕ ОПЕРАЦИИ Рис 8
