Таблица 4. Ленты шлифовальные
Таблица 5. Круги шлифовальные
Артикул Параметры Зернистость
12. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
ВНИМАНИЕ: Не приступайте к техническому обслуживанию машины, пока не убедитесь, что она
отключена от источника электрического тока (вилка шнура питания отсоединена от розетки
электросети).
Внимательный уход за машиной и соблюдение чистоты на рабочем месте необходимы. Это будет
залогом безаварийной работы машины и исключит возможный травматизм.
Ежедневно очищайте
машину от пыли.

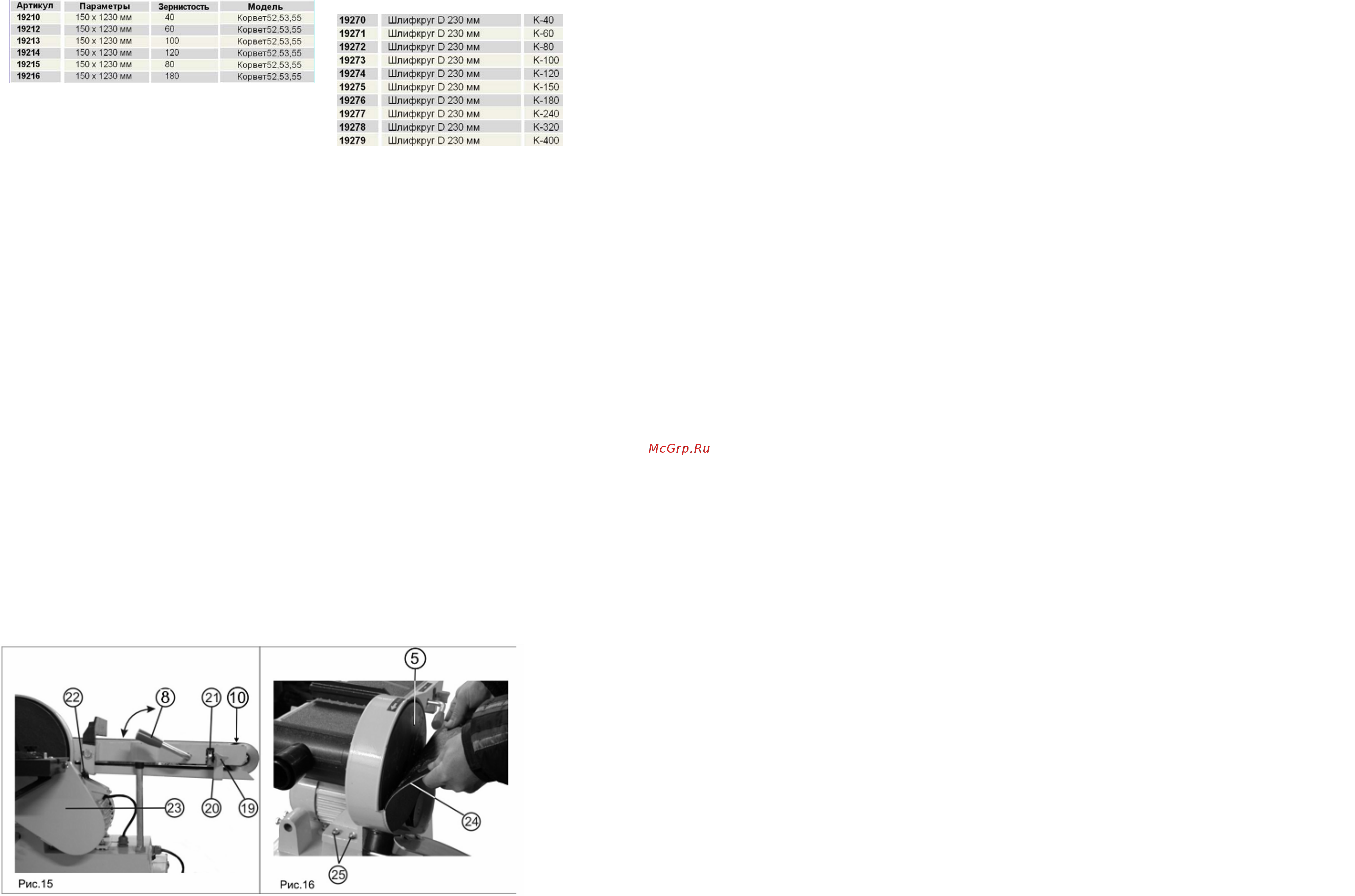

12.1. Смена и регулировка шлифовальной ленты (Рис. 15)
При необходимости установки новой шлифовальной ленты ослабьте винты фиксирующие (19) и снимите
нижнюю панель (20). Поверните рукоятку (8) по часовой стрелке. Шлифовальная лента (10) ослабнет, и в
это время можно снять старую шлифовальную ленту (10) и заменить ее на новую. После этого поверните
рукоятку (8) против часовой
стрелки. Если шлифовальная лента установилась слабо или не совмещена
по центру, отрегулируйте ее вращением дисков регулировки (21), которые расположены с двух сторон от
шлифовальной ленты (10). Вращением вручную шлифовальной ленты (10) проверьте правильность ее
установки. При включении машины шлифовальная лента (10) должна находиться в средней части
роликов. После того как шлифовальная лента (10) отрегулирована, установите нижнюю
панель (20)
и затяните фиксирующие винты (19).
12.2. Смена шлифовальной бумаги на диске (Рис. 15, 16)
Ослабьте фиксирующий винт (22) и откройте крышку (23) кожуха ремня, Рис.15.
Снимите старую шлифовальную бумагу (24), очистите шлифовальный диск (5) и наклейте на него новую
шлифовальную бумагу. Обычно шлифовальная бумага (24) имеет самоклеящуюся основу. Если такой
основы нет, наклейте шлифовальную бумагу (24) на шлифовальный диск
(5), используя, например, клей
«Момент», Рис.19.
12.3. Смена клинового ремня (Рис.15, 16, 17-схема сборки)
12.3.1. Ослабьте фиксирующий винт (22) и откройте крышку (23), Рис.15.
12.3.2. Снимите старую шлифовальную бумагу (24) вместе с липучей основой.
12.3.3. Выверните болт (49) крепления диска (52), Рис.17.
12.3.4. Ослабьте четыре болта крепления (25) двигателя к станине, Рис.16.
12.3.5. Снимите диск (5), Рис.16.
12.3.6. Замените клиновой ремень (53), Рис.17.
12.3.7. Установите диск (5) и затяните болт (49) крепления диска (52), Рис.17, отрегулируйте натяжение
нового ремня (53), Рис.17, и затяните болты крепления двигателя к станине (25), Рис.16.
12.3.8. Закройте крышку (23) кожуха ремня и затяните винт фиксирующий (22), Рис.15.
