12
ДЕТАЛИ СБОРКИ МАШИНЫ «КОРВЕТ 52»
*- позиция по схеме сборки
№* Код Наименование №* Код Наименование
1 123147 Болт М8х35 37 123183 Вал ролика
2 123148 Гайка М8 38 123184 Выключатель
3 123149 Стол рабочий 39 123185 Шнур сетевой
4 123150 Лента шлифовальная 40 123186
Кожух магнитного
пускателя
5 123151 Транспортир 41 123187 Станина
6 123152 Винт М4х10 42 123188 Втулка шнура
7 123153 Шайба 4 43 123189 Стержень опорный
8 123154 Втулка переходная 44 123190 Гайка М16
9 123155 Патрубок пылесборника 45 123191 Болт М8х16
10 123156 Болт М8х20 46 123192 Двигатель
11 123157 Ролик приводной 47 123193 Шпонка
12 123158 Шайба 8 48 123194 Бумага шлифовальная
13 123159 Шайба пружинная 8 49 123195 Болт М6х12
14 123160 Шпонка В5х40 50 123196 Шайба пружинная 16
15 123161 Вал приводного ролика 51 123197 Вкладыш
16 123162 Кольцо стопорное 52 123198 Диск шлифовальный
17 123163 Шарикоподшипник 6201-2Z 53 123199 Ремень клиновой
18 123164 Упор задний 54 123200 Винт М8х12
19 123165 Болт М8х25 55 123201 Шкив двигателя
20 123166 Эксцентрик 56 123202 Винт-барашек
21 123167 Рукоятка 57 123203 Кожух ремня
22 123168
Стол шлифовальной ленты с
графитовой пластиной
58 123204 Винт фиксирующий
23 123169 Головка рычага 59 123205 Болт М8х12
24 123170 Шарикоподшипник 6202-2Z 60 123206 Патрубок пылесборника
25 123171 Кольцо стопорное 35 61 123207 Винт М5х10
26 123172 Кольцо стопорное 15 62 123208 Гайка М5
27 123173 Болт М8х30 63 123209
Кронштейн рабочего
стола
28 123174
Кронштейн стола
шлифовальной ленты
64 123210 Вал опорный
29 123175 Нижняя панель 65 123211 Указатель
30 123176 Винт фиксирующий М8 66 123212 Cкоба
31 123177 Втулка регулируемая 67 123213 Планка верхняя
32 123178 Гайка 68 123214 Панель боковая
33 123179 Пружина 69 123215 Планка нижняя
34 123180 Тяга регулировочная 70 123216 Подушка
35 123181 Винт М5х16 71 123217
Болт с квадратным
подголовником М8х12
36 123182 Ролик ведомый
5

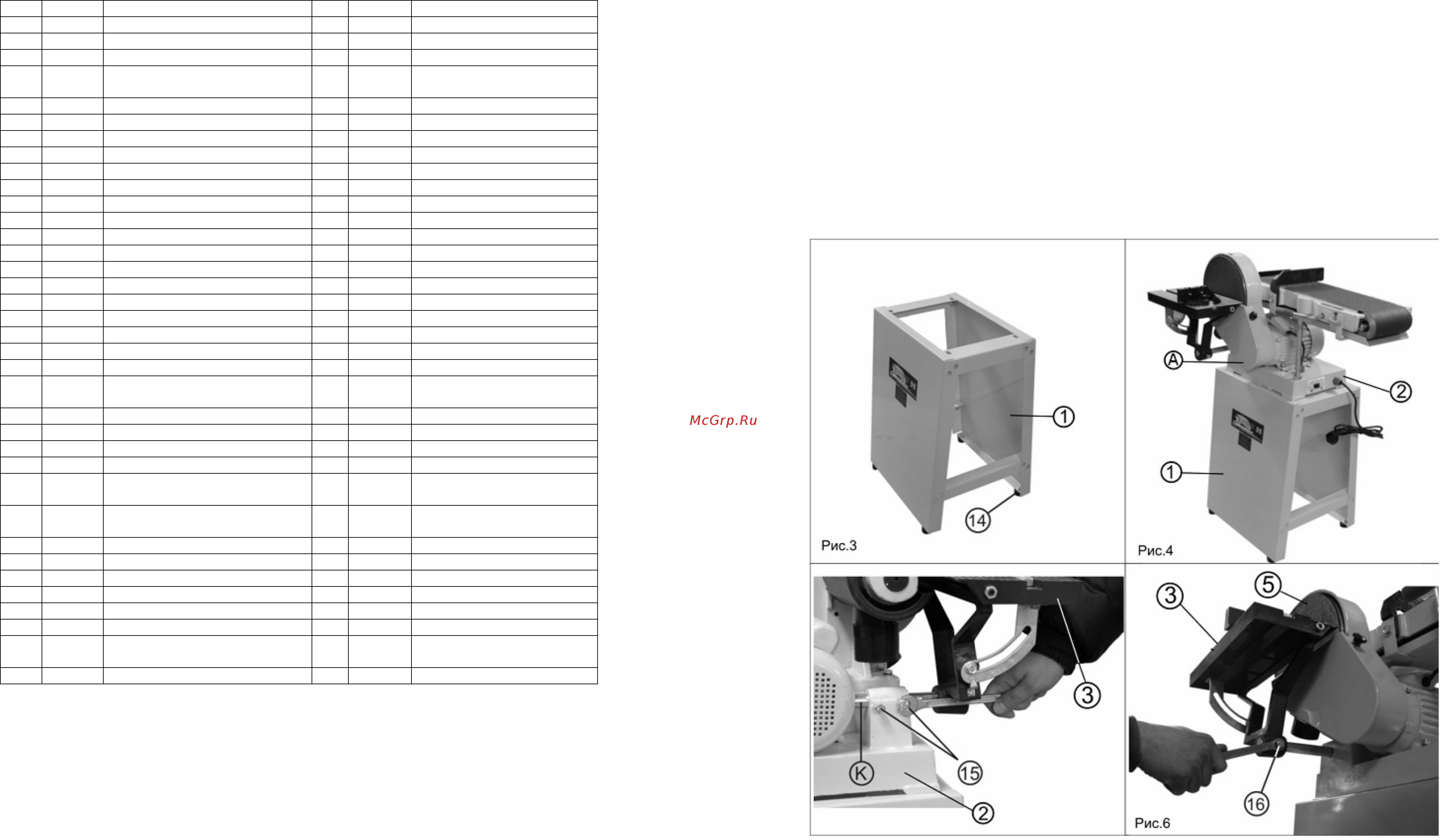

8. СБОРКА
8.1. Сборка основания
8.1.1. Соедините две боковые панели (В) двумя нижними планками (Б) при помощи болтов и гаек, которые
находятся в отдельном пакете (И), Рис.1.
8.1.2. Установите верхние планки (Г) на боковые панели (В) при помощи болтов и гаек, Рис.1.
8.1.3. Установите
четыре резиновые подушки (14) на основание (1), Рис.3.
8.2. Соединение машины и основания (Рис.4)
Установите машину (А) на основание (1), совместив четыре отверстия в основании (1) с установочными
отверстиями в станине (2) машины, и надежно скрепите машину (А) с основанием (1) через эти отверстия
болтовыми соединениями, Рис. 4.
8.3. Установка рабочего стола (Рис.5,Рис.6)
8.3.1. Ослабьте два фиксирующих
болта (15), в отверстие станины (2) установите опорный вал (К) и
затяните болты (15).
8.3.2. Ослабьте фиксирующий болт (16) кронштейна рабочего стола (3) и установите рабочий стол (3) с
минимальным зазором относительно шлифовального диска (5). Затяните фиксирующий болт (16).
