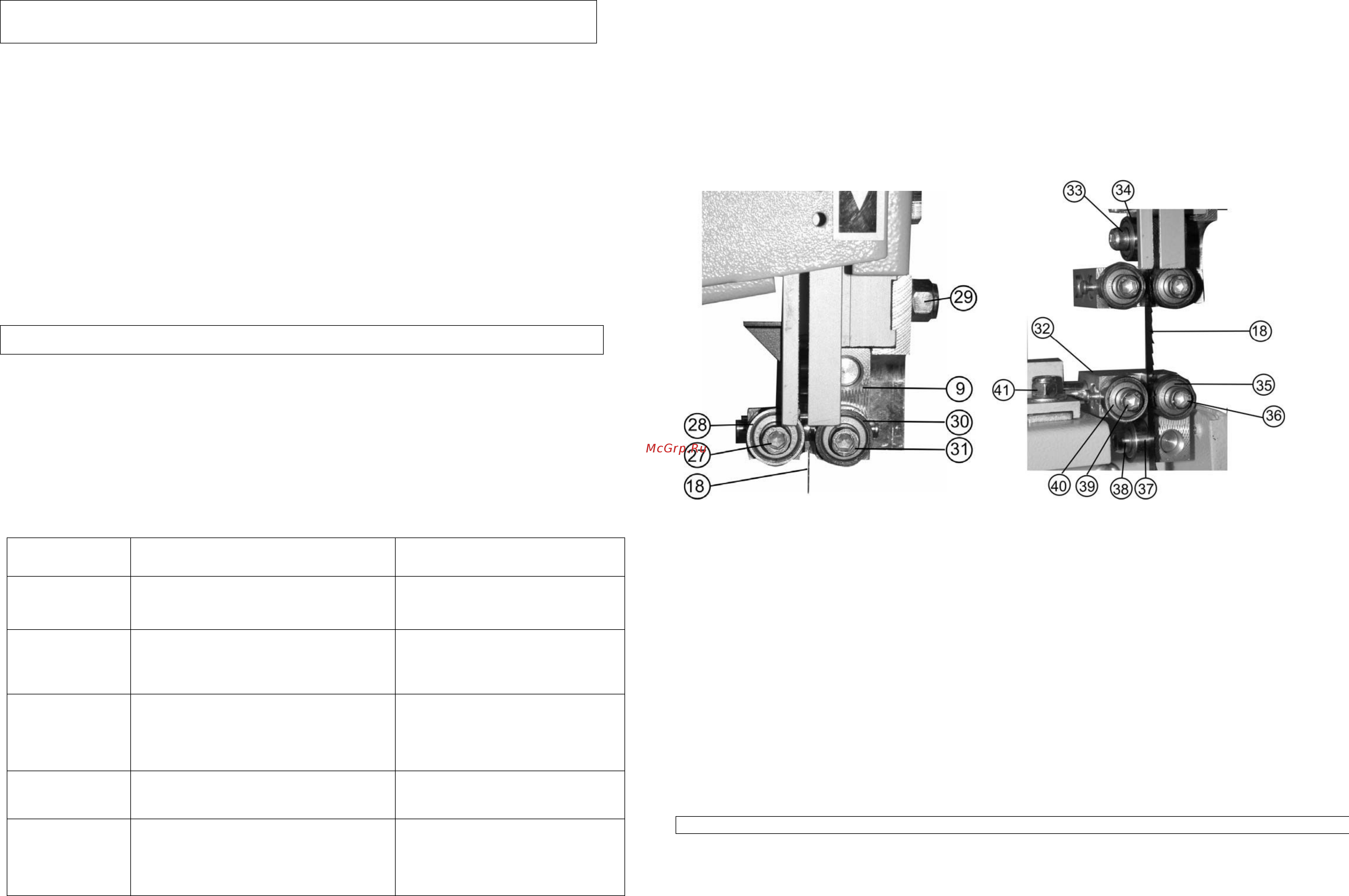

12 _________________________________ 13 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ_________________________ ВНИМАНИЕ Не приступайте к техническому обслуживанию пилы пока не убедитесь что она отключена от источника электрического тока вилка шнура питания отсоединена от питающей розетки _______________________________________________ 13 1 Смена пильной ленты Изучите п 11 7 13 2 Контроль за подшипниками Рис 9 10 При всякой смене пильной ленты 18 необходимо оценивать работоспособность подшипников 28 30 34 40 35 На поверхности внешней обоймы от пильной ленты 18 может прорезаться канавка Подшипник подлежит замене Подшипники должны иметь легкий ход без посторонних шумов звона Закрытые подшипники не смазываются заменяются Ставить открытые подшипники не рекомендуется 13 3 Уход за поверхностью колес Рис 7 Если пила работает без пылесоса поверхности колес 24 и 25 быстро загрязняются смолистыми опилками Опилки впрессовываются от давления пильной ленты 18 в поверхность колес 24 и 25 нарушая траекторию движения пильной ленты 18 Это может стать причиной быстрого выхода пилы из строя 9 11 3 6 По окончанию регулировки поворотом по часовой стрелке ручки фиксации 26 установки пильной ленты 18 зафиксируйте положение закройте верхний и нижний кожух 6 и 12 поверните ручки замков 5 7 13 по часовой стрелке 11 4 Регулировка натяжения пильной ленты Рис 7 11 4 1 Регулировка пильной ленты 18 производится после её замены и постоянно контролируется перед выполнением работ на пиле 11 4 2 Регулировка пильной ленты 18 производится поворотом маховика натяжения пильной ленты 4 Почасовой стрелке пильная лента 18 натягивается против часовой стрелки натяжение ослабляется 11 4 3 Чрезмерное натяжение может привести к обрыву пильной ленты 18 11 4 4 Регулировка пильной ленты 18 производится при неработающей пиле 11 5 Регулировка нижней и верхней направляющих пильной ленты Рис 9 10 Во избежание возможных негативных последствий регулярно удаляйте опилки и пыль во внутренней части пилы со всех элементов конструкции и с колес 24 и 25 Рис 7 Очищайте смолу накапливающуюся на рабочем столе 11 Рис 2 направляющих пильной ленты 9 и 32 Рис 9 10 и подшипниках 28 30 34 40 35 Не используйте растворители С помощью жесткой щетки удаляйте смолу и опилки с колес 24 и 25 Рис 7 Не применяйте застворители _____________________________________________________________________________________ ПРЕДУПРЕЖДЕНИЕ В СЛУЧАЕ ИЗНОСА ПОРЕЗА ИЛИ КАКОГО ЛИБО ДРУГОГО ПОВРЕЖДЕНИЯ ШНУРА ПИТАНИЯ НЕМЕДЛЕННО ОБРАТИТЕСЬ В СЕРВИСНЫЙ ЦЕНТР ДЛЯ ЕГО ЗАМЕНЫ ДЛИНА 1710 мм 1710 мм 14 РЕКОМЕНДОВАННЫЕ ПИЛЬНЫЕ ЛЕНТЫ ШИРИНА 6 4 мм 8 мм КОД 30554 19920 15 ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ Главным в получении оптимальных результатов при использовании пилы является правильная регулировка и балансировка Если Вам кажется что пила распиливает неточно необходимо проверить все регулировки и установки Обратите внимание также на тот факт что если Вы меняете одну регулировку она часто оказывает влияние на другие регулировки Лучше всего проверить все регулировки во время устранения неисправности Неисправность 1 Двигатель не запускается Возможная причина Действия по устранению 1 Нет напряжения 2 Неисправный магнитный пускатель 3 Выгорела пусковая обмотка двигателя 4 Слишком длинный удлинительный шнур 1 Низкое напряжение 2 Сгорела обмотка или обрыв в обмотке 3 Слишком длинный удлинительный шнур 1 Проверьте наличие напряжения 2 Обратитесь в Сервис для ремонта 3 Обратитесь в Сервис для ремонта 4 Замените удлинитель 1 Проверьте напряжение в сети 2 Обратитесь в Сервис для ремонта 3 Замените удлинитель 3 Двигатель перегревается останавливается размыкает прерыватели предохранителей 4 Пильную ленту уводит в сторону 1 Двигатель перегружен 2 Обмотки сгорели или обрыв в обмотке 3 Предохранители или прерыватели имеют недостаточную мощность 1 Снизьте усилие подачи 2 Обратитесь в сервисный центр для ремонта 3 Установите предохранители или прерыватели соответствующей мощности 1 Неправильная разводка или заточка ленты 2 Неправильная установка направляющих 3 Лента сместилась с центра шкивов 1 Замените или переточите полотно 2 См раздел 11 5 3 См раздел 11 3 5 Пильную ленту часто клинит 1 Ослабло натяжение приводного ремня 2 Загрязнены колеса 24 и 25 Рис 7 3 Пильная лента затупилась 4 Не закреплен подвижный упор или рабочий стол 1 Отрегулировать натяжение приводного ремня п 11 8 2 Очистите колеса привода 3 Замените пильную ленту 4 Проверьте фиксацию упора и рабочего стола 2 Двигатель не развивает полную мощность Рис 9 Рис 10 11 5 1 Для выполнения качественной работы и увеличения срока службы пильной ленты 18 необходимо постоянно следить за настройкой направляющих 9 и 32 пильной ленты 18 11 5 2 Для перемещения верхней направляющей пильной ленты 9 ослабьте фиксацию болта 29 переместите верхнюю направляющую 9 таким образом чтобы направляющие подшипники 28 и 30 не доходили до углубления зуба пильной ленты 18 на расстояние 1 5 мм Положение зафиксируйте болтом 29 11 5 3 Для перемещения направляющих подшипников 28 и 30 в поперечном направлении необходимо ослабить фиксацию болтов 27 и 31 переместить подшипники 28 и 30 таким образом чтобы расстояние между пильной лентой 18 и направляющими подшипниками 28 и 30 составляло 0 8 мм с каждой стороны пильной ленты 18 зафиксировать положение болтами 27 и 31 11 5 4 Для перемещения верхнего упорного подшипника 34 ослабьте фиксацию болта 33 и переместите упорный подшипник 34 к торцу пильной ленты 18 положение зафиксируйте болтом 33 11 5 5 Для перемещения нижней направляющей пильной ленты 32 ослабьте фиксацию болта 41 переместите нижнюю направляющую пильной ленты 32 таким образом чтобы направляющие подшипники 35 и 40 не доходили до углубления зуба пильной ленты 18 на расстояние 1 5 мм Положение зафиксируйте болтом 41 11 5 6 Для перемещения направляющих подшипников 35 и 40 в поперечном направлении ослабьте фиксацию болтов 36 и 39 переместите направляющие подшипники 35 и 40 таким образом чтобы расстояние между пильной лентой 18 и направляющими подшипниками 35 и 40 составляло 0 8 мм с каждой стороны пильной ленты 18 зафиксируйте положение болтами 36 и 39 11 5 7 Для перемещения упорного подшипника 37 ослабьте фиксацию болта 38 переместите упорный подшипник 37 к торцу пильной ленты 18 положение зафиксируйте болтом 38 Рисунки 9 и 10 для наглядности выполнены со снятым рабочим столом
