Содержание

• Артикул 10232 1
• К9рв йт 1
• Ленточная пила 1
• Корешок 1 на гарантийный ремонт 4
• Корешок 2 4
• Болт 125906 7
• Болт с квадратным подголовком 125901 7
• Болт с квадратным подголовком 125917 7
• Болт с квадратным подголовком 125927 7
• Винт 125904 7
• Винт 125916 7
• Винт 125923 7
• Винт 125930 7
• Винт самонарезающий 125921 7
• Вкладыш стола 125915 7
• Втулка 125925 7
• Гайка 125900 7
• Гайка 125902 7
• Гайка 125928 7
• Двигатель 125907 7
• Колесо нижнее 125922 7
• Кольцо стопорное 125924 7
• Кронштейн 125911 7
• Наименование детали код 7
• Накладка 125932 7
• Направляющая пильной ленты 125913 7
• Опора стола 125909 7
• Планка 125912 7
• Полотно пильное 125929 7
• Пускатель магнитный 125931 7
• Ремень 125905 7
• Стол рабочий 125914 7
• Указатель 125920 7
• Фиксатор 125918 7
• Цапфа 125919 7
• Шайба 125899 7
• Шайба 125903 7
• Шкив двигателя 125908 7
• Шкив колеса 125910 7
• Щетка 125926 7
• Основание 2 вертикальная колонна 3 магнитный пускатель 4 маховик натяжения пильной ленты 5 ручка замка 6 кожух верхний 7 ручка замка 8 винт фиксации направляющей пильной ленты 9 направляющая пильной ленты верхняя 10 упор подвижный 11 рабочий стол 12 кожух нижний 13 ручка замка 14 ручка фиксации 8
• Патрубок пылесборника 16 винт фиксации наклона рабочего стола 17 подвижный блок 18 пильная лента 19 ручка регулировки установки пильной ленты 20 электродвигатель 8
• Рис з 8

Похожие устройства

• Энкор корвет-33 90330 Инструкция по эксплуатации
• Энкор корвет-31 90310 Инструкция по эксплуатации
• Энкор корвет-416 94160 (20416) Инструкция по эксплуатации
• Энкор корвет-414 94140 (20414) Инструкция по эксплуатации
• Энкор корвет-413 94130 Инструкция по эксплуатации
• Энкор корвет-412 94120 (20412) Инструкция по эксплуатации
• Энкор корвет-86 90860 Инструкция по эксплуатации
• Энкор корвет-85 90850 Инструкция по эксплуатации
• Энкор корвет-84 90840 Инструкция по эксплуатации
• Энкор корвет-83 90830 Инструкция по эксплуатации
• Энкор корвет-81 90810 Инструкция по эксплуатации
• Энкор корвет-80 90800 Инструкция по эксплуатации
• Энкор корвет-411 94110 (20411) Инструкция по эксплуатации
• Энкор корвет-244 92440 Инструкция по эксплуатации
• Энкор корвет-242 92420 (23242) Инструкция по эксплуатации
• Энкор корвет-241 92410 Инструкция по эксплуатации
• Энкор корвет-48 90480 Инструкция по эксплуатации
• Энкор корвет-44 90440 Инструкция по эксплуатации
• Энкор корвет-407 94070 Инструкция по эксплуатации
• Энкор корвет-403 94030 Инструкция по эксплуатации

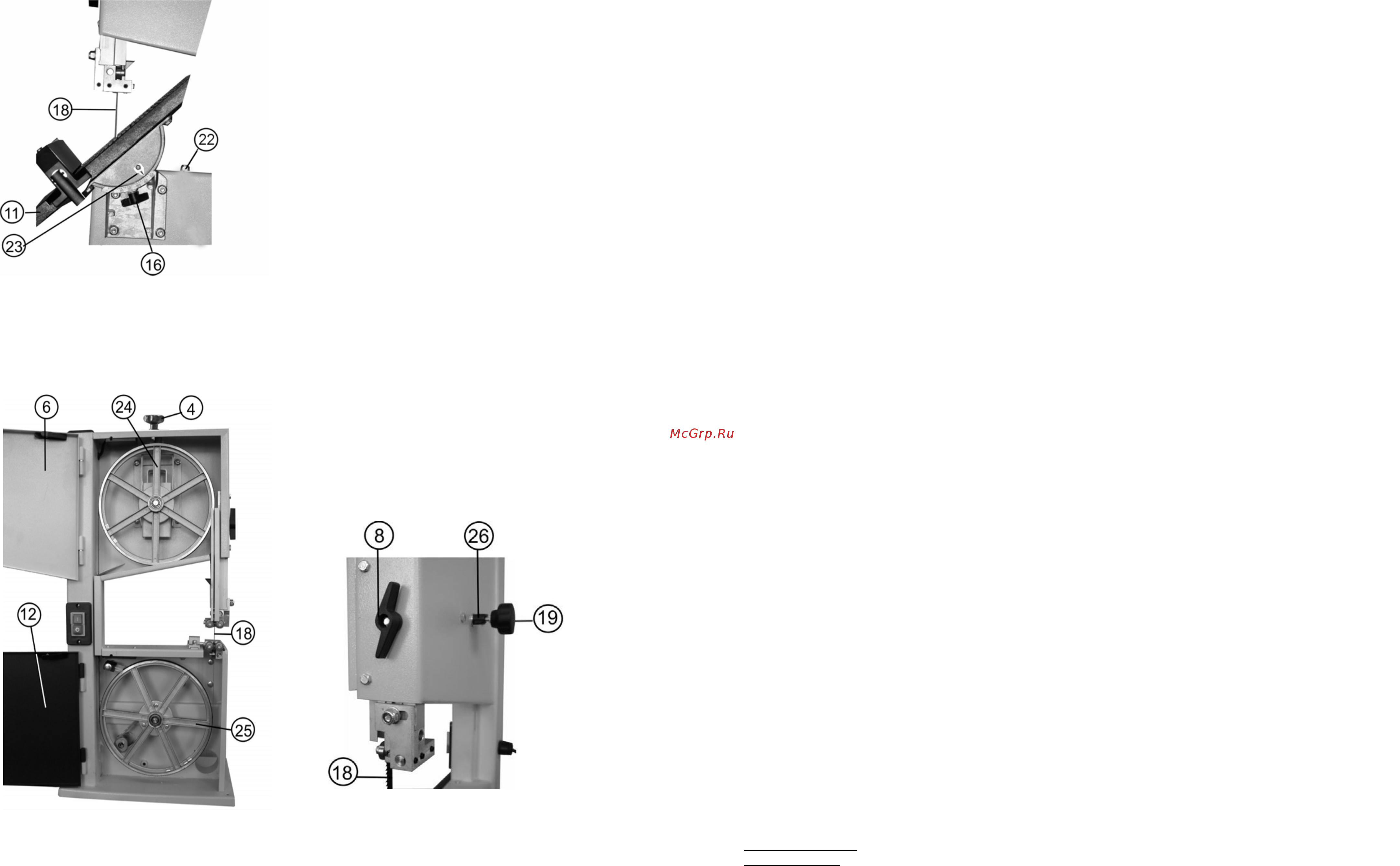

8 11 2 Установка рабочего стола под углом к пильной ленте Рис 6 13 16 СВИДЕТЕЛЬСТВО О ПРИЁМКЕ И ПРОДАЖЕ Ленточная пила модели КОРВЕТ 32 Зав соответствует требованиям ТУ 4833 004 447446872001 ГОСТ Р МЭК 1029 1 94 ГОСТ Р МЭК 1029 2 5 99 обеспечивающим безопасность жизни здоровья потребителей и охрану окружающей среды и признана годной к эксплуатации 200 г Входной контроль 200 г дата изготовления штамп отк дата проверки штамп вк Дата продажи 200 г Рис 6 11 2 1 Поворотом против часовой стрелки винта фиксации 16 ослабьте фиксацию положения рабочего стола 11 11 2 2 Поворачивая рабочий стол И и контролируя по указателю 23 и соответствующей шкале установите необходимый угол наклона рабочего стола И относительно пильной ленты 18 Положение закрепите винтом фиксации 16 11 3 Регулировка смещения пильной ленты Рис 7 8 подпись продавца штамп магазина 17 ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА Производитель гарантирует надёжную работу пилы модели Корвет при соблюдении условий хранения правильности монтажа соблюдении правил эксплуатации и обслуживания указанных в руководстве по эксплуатации Гарантийный срок 12 месяцев с даты продажи через розничную торговую сеть Срок службы 5 лет Гарантия распространяется только на производственные дефекты выявленные в процессе эксплуатации пилы в период гарантийного срока В случае нарушения работоспособности пилы в течение гарантийного срока владелец имеет право на его бесплатный ремонт В гарантийный ремонт принимается пила при обязательном наличии правильно и полностью оформленного и заполненного гарантийного талона установленного образца на представленную для ремонта пилу с штампом торговой организации и подписью покупателя В гарантийном ремонте может быть отказано 1 При отсутствии гарантийного талона 2 При нарушении пломб наличии следов разборки на корпусе шлицах винтов болтов гаек и прочих следов разборки или попытки разборки пилы З Если неисправность пилы стала следствием нарушения условий хранения попадания внутрь посторонних предметов жидкостей нарушения условий эксплуатации эксплуатация без необходимых насадок и приспособлений эксплуатация не предназначенным режущим инструментом насадками дополнительными приспособлениями и т п 4 При перегрузке или заклинивании двигателя одновременный выход из строя ротора и статора обеих обмоток статора 5 При механическом повреждении сетевого шнура или штепселя 6 При механическом повреждении корпуса и его деталей Гарантия не распространяется на сменные принадлежности аксессуары и оснастка например пилки пильные диски пильные ленты отрезные диски ножи сверла элементы их крепления патроны сверлильные цанги буры подошвы шлифовальных и ленточных машин фильтры и т п быстроизнашивающиеся детали если на них присутствуют следы эксплуатации например угольные щетки приводные ремни сальники защитные кожухи направляющие и протяжные ролики цепи приводные резиновые уплотнения и т п Замена их в течение гарантийного срока является платной услугой шнуры питания в случае повреждения изоляции подлежат обязательной замене без согласия владельца услуга платная расходные материалы например лента шлифовальная заточные отрезные и шлифовальные круги и т п Предметом гарантии не является неполная комплектация пилы которая могла быть выявлена при продаже Претензии от третьих лиц не принимаются Пила в ремонт должна сдаваться чистой в комплекте с принадлежностями РЕКОМЕНДАЦИИ ПОТРЕБИТЕЛЮ Во всех случаях нарушения нормальной работы пилы например падение оборотов изменение шума появление постороннего запаха дыма вибрации стука повышенной искры на коллекторе прекратите работу и обратитесь в Сервисный центр Корвет или гарантийную мастерскую Гарантийный а также послегарантийный ремонт производится оригинальными деталями и узлами только в гарантийных мастерских указанных в перечне Адреса гарантийных мастерских Примечание Техническое обслуживание пилы проведение регламентных работ регулировок указанных в руководстве по эксплуатации диагностика не относятся к гарантийным обязательствам и оплачиваются согласно действующим расценкам Сервис Центра С гарантийными обязательствами ознакомлен и согласен дата Рис 7 Рис 8 11 3 1 Отключите пилу от электросети 11 3 2 Убедитесь что обе направляющие 9 и 32 Рис 9 и 10 отведены от пильной ленты 18 см п 11 5 и пильная лента 18 натянута см п 11 4 11 3 3 Поверните ручки замков 5 7 13 против часовой стрелки откройте верхний и нижний кожухи 6 и 12 Рис 2 11 3 4 Повернув против часовой стрелки ослабьте фиксацию ручки фиксации установки пильной ленты 26 11 3 5 Вращая рукой верхнее колесо 24 поворотом маховика 19 вправо влево установите положение когда пильная лента 18 будет проходить по середине колёс 24 и 25 предотвращает преждевременный износ пильной ленты 18 и механизмов пилы Сервисный центр Корвет тел факс 4732 39 24 84 61 96 45 E mail petrovich enkor ru E mail orlova enkor ru Изготовитель ШАНХАЙ ДЖОЕ ИМПОРТ ЭНД ЭКСПОРТ КО ЛТД Китай Рм 339 551 ЛАОШАНУЧУН ПУДОНГ ШАНХАЙ П Р ИмпортерЮОО ЭНКОР Инструмент Воронеж 394018 Воронеж пл Ленина 8 Тел факс 4732 39 03 33 E mail opt enkor ru подпись покупателя
