Содержание

• Артикул 10232 1
• К9рв йт 1
• Ленточная пила 1
• Корешок 1 на гарантийный ремонт 4
• Корешок 2 4
• Болт 125906 7
• Болт с квадратным подголовком 125901 7
• Болт с квадратным подголовком 125917 7
• Болт с квадратным подголовком 125927 7
• Винт 125904 7
• Винт 125916 7
• Винт 125923 7
• Винт 125930 7
• Винт самонарезающий 125921 7
• Вкладыш стола 125915 7
• Втулка 125925 7
• Гайка 125900 7
• Гайка 125902 7
• Гайка 125928 7
• Двигатель 125907 7
• Колесо нижнее 125922 7
• Кольцо стопорное 125924 7
• Кронштейн 125911 7
• Наименование детали код 7
• Накладка 125932 7
• Направляющая пильной ленты 125913 7
• Опора стола 125909 7
• Планка 125912 7
• Полотно пильное 125929 7
• Пускатель магнитный 125931 7
• Ремень 125905 7
• Стол рабочий 125914 7
• Указатель 125920 7
• Фиксатор 125918 7
• Цапфа 125919 7
• Шайба 125899 7
• Шайба 125903 7
• Шкив двигателя 125908 7
• Шкив колеса 125910 7
• Щетка 125926 7
• Основание 2 вертикальная колонна 3 магнитный пускатель 4 маховик натяжения пильной ленты 5 ручка замка 6 кожух верхний 7 ручка замка 8 винт фиксации направляющей пильной ленты 9 направляющая пильной ленты верхняя 10 упор подвижный 11 рабочий стол 12 кожух нижний 13 ручка замка 14 ручка фиксации 8
• Патрубок пылесборника 16 винт фиксации наклона рабочего стола 17 подвижный блок 18 пильная лента 19 ручка регулировки установки пильной ленты 20 электродвигатель 8
• Рис з 8

Похожие устройства

• Энкор корвет-33 90330 Инструкция по эксплуатации
• Энкор корвет-31 90310 Инструкция по эксплуатации
• Энкор корвет-416 94160 (20416) Инструкция по эксплуатации
• Энкор корвет-414 94140 (20414) Инструкция по эксплуатации
• Энкор корвет-413 94130 Инструкция по эксплуатации
• Энкор корвет-412 94120 (20412) Инструкция по эксплуатации
• Энкор корвет-86 90860 Инструкция по эксплуатации
• Энкор корвет-85 90850 Инструкция по эксплуатации
• Энкор корвет-84 90840 Инструкция по эксплуатации
• Энкор корвет-83 90830 Инструкция по эксплуатации
• Энкор корвет-81 90810 Инструкция по эксплуатации
• Энкор корвет-80 90800 Инструкция по эксплуатации
• Энкор корвет-411 94110 (20411) Инструкция по эксплуатации
• Энкор корвет-244 92440 Инструкция по эксплуатации
• Энкор корвет-242 92420 (23242) Инструкция по эксплуатации
• Энкор корвет-241 92410 Инструкция по эксплуатации
• Энкор корвет-48 90480 Инструкция по эксплуатации
• Энкор корвет-44 90440 Инструкция по эксплуатации
• Энкор корвет-407 94070 Инструкция по эксплуатации
• Энкор корвет-403 94030 Инструкция по эксплуатации

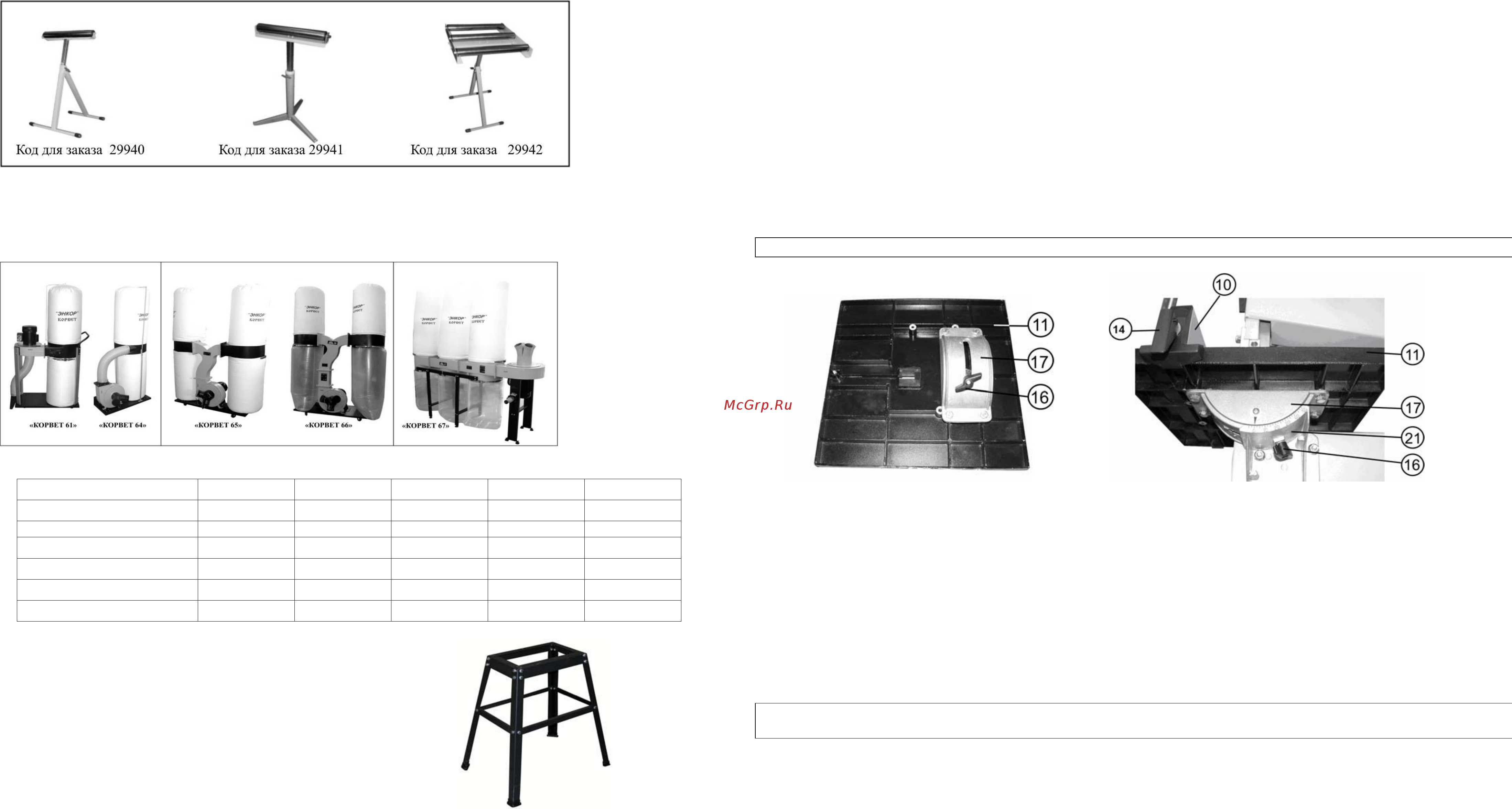

14 ПРИЛОЖЕНИЕ А РЕКОМЕНДУЕМЫЕ ПРИСПОСОБЛЕНИЯ И УСТРОЙСТВА 1 Опора роликовая Для создания удобств при работе с пилой рекомендуем приобрести опору роликовую Рис А1 которая облегчит работу с заготовками большой длины как при подаче заготовки на обработку так и при передаче готового изделия после обработки Рис А1 2 Пылесосы для сбора стружки и древесной пыли Для сбора стружки и древесной пыли при работе рекомендуем использовать пылесосы КОРВЕТ Рис А2 различных модификаций см Таблицу А1 которые обеспечат надлежащие условия работы и сохранят Ваше здоровье 7 8 МОНТАЖ ПИЛЫ ВНИМАНИЕ НЕ ПОДКЛЮЧАЙТЕ ПИЛУ К ЭЛЕКТРОСЕТИ ДО ОКОНЧАНИЯ ЕЁ СБОРКИ И МОНТАЖА 8 1 1 Пила может устанавливаться на специальное основание см Приложение А или на прочной ровной поверхности верстака 8 1 2 При установке пилы на верстаке для обеспечения устойчивости пила должна быть надежно прикреплена к верстаку через специальные отверстия в нижней части основания 1 Рис 2 Для этой цели необходимо установить болтовые соединения Обязательно используйте при креплении плоскую и пружинную шайбы на каждый болт не комплектуется 9 ТРАНСПОРТИРОВКА И ХРАНЕНИЕ ПИЛЫ 9 1 Перед транспортировкой Прежде всего убедитесь в том что пила отключена от сети электропитания Надежно зафиксируйте все подвижные органы и узлы пилы Компактно уложите шнур питания исключив его падение и повреждение по время транспортировки Следите за тем чтобы шнур питания не мешал во время транспортировки Переносить пилу необходимо вдвоем или при помощи подъемных механизмов и приспособлений учитывая массу пилы см Табл 1 и только за основание 1 Рис 2 ПРЕДУПРЕЖДЕНИЕ При транспортировке пилы на дальние расстояния разберите и упакуйте пилу так как она была упакована при покупке 9 2 Храните пилу в сухом и чистом помещении при нормальной температуре Не допускайте нагрева пилы воздействия прямых солнечных лучей или повышенной влажности см Раздел 1 Во время хранения все комплектующие должны быть чистыми и сухими ________________________________________________ 10 СБОРКА_________ ВНИМАНИЕ НЕ ПОДКЛЮЧАЙТЕ ПИЛУ К ЭЛЕКТРОСЕТИ ДО ОКОНЧАНИЯ ЕЁ СБОРКИ_________ 10 1 Установка рабочего стола Рис 4 5 Рис А2 Напряжение питания Потребляемая мощность Расход воздуха КОРВЕТ 61 КОРВЕТ 64 КОРВЕТ 65 220 В 50 Гц 220 В 50 Гц 220 В 50 Гц 750 Вт 1500 Вт 2200 Вт 14 2 мЗ мин 42 6 мЗ мин 62 3 мЗ мин Таблица А1 КОРВЕТ 66 КОРВЕТ 67 380 В 50Гц 380 В 50 Гц 3750 Вт 3750 Вт 70 82 мЗ мин 76мЗ мин Объём пылесборника 0 057мЗ 0 153мЗ О ЗО7мЗ О 43м3 0 57мЗ Объём фильтра Код для заказа 0 057мЗ 10261 0 153мЗ 10264 О ЗО7мЗ 10265 О 43м3 10266 0 57мЗ 10267 3 Основание к КОРВЕТ 32 Сборное основание код для заказа 121832 используется для монтажа пилы это особенно удобно если у Вас нет верстака Основание легко разбирается и собирается Рис АЗ Рис 4 Рис 5 10 1 2 На нижней стороне рабочего стола 11 установите и закрепите подвижный блок 17 используя детали крепления И Рис 1 10 1 3 На опоре 21 установите и винтом фиксации наклона рабочего стола 16 закрепите рабочий стол 11 10 2 Установка подвижного упора Рис 5 Как показано на Рис 5 в зацепление за край рабочего стола И установите подвижный упор 10 Фиксация положения подвижного упора 10 определяется вращением и опусканием подниманием ручка фиксации 14 10 3 Установка маховика натяжения пильной ленты Рис 2 Маховик Д Р ис 1 установите как показано на Рис 2 поз ищи 4 11 РЕГУЛИРОВКА ВНИМАНИЕ Не приступайте к регулировке пилы пока не убедитесь что она отключена от источника электрического тока вилка шнура питания отсоединена от питающей розетки Пила была собрана и полностью отрегулирована на заводе изготовителе Во время транспортировки регулировки могут нарушиться поэтому перед началом эксплуатации регулировки необходимо проверить вновь _________ ПРЕДУПРЕЖДЕНИЕ Никогда не выполняйте какие либо регулировки при включенной пиле Это может привести к травме 11 1 Установка рабочего стола под прямым утлом к пильной ленте Рис 5 6 11 1 1 В связи с выполнением ряда работ есть периодическая необходимость установки рабочего стола И под прямым углом к пильной ленте 18 На данной пиле есть возможность установки такого фиксированного положения 11 1 2 Болт 22 с гайкой не комплектуется вкрутите в специальное резьбовое отверстие как показано на Рис 6 11 1 3 Рабочий стол 11 установлен на угол наклона 0 по шкале 23 что соответствует положению 90 рабочего стола 11 относительно пильной ленты 18 Сделайте пробное пиление произведите инструментальный замер результата пиления отрегулируйте положение болта 22 таким образом чтобы он ограничивал наклон рабочего стола 11 в нужном положении По достижению необходимого результата контргайкой закрепите положение болта 22 11 1 4 Сравните данные инструментального измерения с показаниями указателя 23 по соответствующей шкале При необходимости ослабьте винт крепления указателя 23 указатель 23 установите по шкале на угол соответствующий инструментальному измерению положение указателя 23 зафиксируйте
