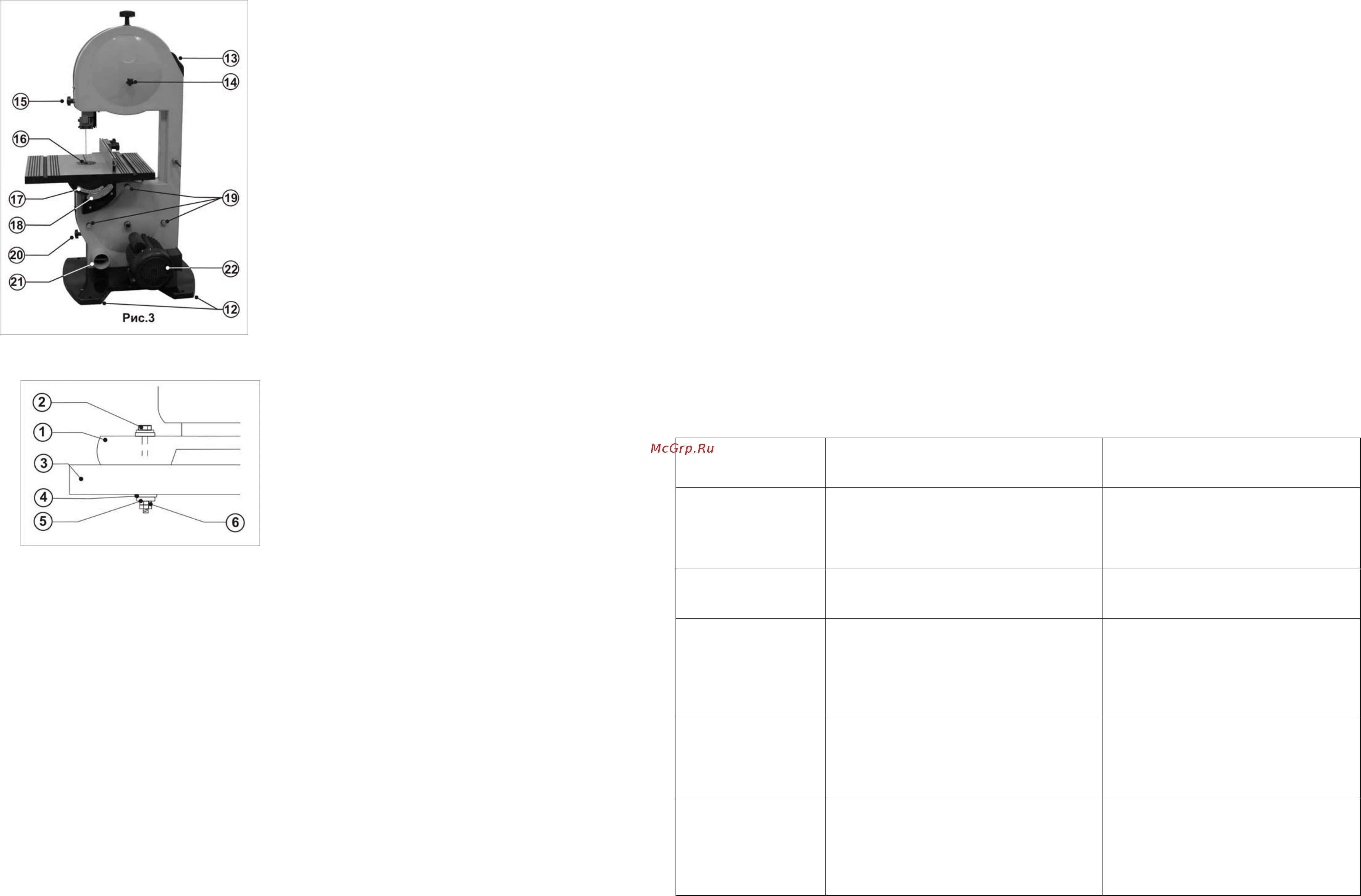

6 13 Заглушка несущей колонны 14 Винт регулировки верхнего колеса 15 Винт фиксации верхней подвижной направляющей 16 Рабочий стол с пластиковой вставкой 17 Шкала угла наклона рабочего стола 18 Указатель угла наклона 19 Винты регулировки подвески нижнего колеса 20 Винт регулировки натяжения приводного ремня 21 Патрубок пылесборника 22 Электродвигатель 11 Во избежание возможных негативных последствий регулярно Удаляйте опилки и пыль во внутренней части пилы со всех элементов конструкции и с колес 29 и 30 Очищайте смолу накапливающуюся на рабочем столе 16 Рис 3 направляющей 5 Рис 2 и подшипниках 33 34 Рис 7 Рис 8 Не используйте растворители С помощью жесткой щетки удаляйте смолу и опилки с колес 29 и 30 Рис 6 Не применяйте растворители ПРЕДУПРЕЖДЕНИЕ В СЛУЧАЕ ИЗНОСА ПОРЕЗА ИЛИ КАКОГО ЛИБО ДРУГОГО ПОВРЕЖДЕНИЯ ШНУРА ПИТАНИЯ НЕМЕДЛЕННО ОБРАТИТЕСЬ В СЕРВИСНЫЙ ЦЕНТР ДЛЯ ЕГО ЗАМЕНЫ 14 РЕКОМЕНДОВАННЫЕ ПИЛЬНЫЕ ЛЕНТЫ ДЛИНА 2234мм 2234мм 2234мм 2234мм 2234мм 2234мм ШИРИНА 9 5 мм 6 4 мм 9 5 мм 12 7мм 10 мм 12 5 мм КОД 19933 14040 15227 15226 14352 19931 15 ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ 8 МОНТАЖ НА ВЕРСТАКЕ Схема 1 1 Основание пилы 2 Болт 3 Верстак 4 Шайба 5 Шайба пружинная 6 Гайка и контргайка Для обеспечения устойчивости пилу необходимо крепить на верстаке 3 через специальные отверстия в нижней части основания 1 Пила должна быть надежно прикреплена к верстаку Для этой цели необходимо установить болтовые соединения Обязательно используйте при креплении плоскую 4 и пружинную шайбы 5 на каждый болт 2 не комплектуется 9 ТРАНСПОРТИРОВКА И ХРАНЕНИЕ ПИЛЫ 9 1 Перед транспортировкой Прежде всего убедитесь в том что пила отключена от сети электропитания Надежно зафиксируйте все подвижные органы и узлы пилы Компактно уложите шнур питания исключив его падение и повреждение по время транспортировки Следите за тем чтобы шнур питания не мешал во время транспортировки Переносите пилу вдвоем или при помощи подъемных механизмов и приспособлений учитывая массу пилы см Табл 1 и только за основание 12 Рис 2 ПРЕДУПРЕЖДЕНИЕ При транспортировке пилы на дальние расстояния разберите и упакуйте пилу так как она была упакована при покупке 9 2 Храните пилу в сухом и чистом помещении при нормальной температуре Не допускайте нагрева пилы воздействия прямых солнечных лучей или повышенной влажности см Раздел 1 Во время хранения все комплектующие должны быть чистыми и сухими 10 СБОРКА Рис 2 Рис 3 10 1 Ослабьте натяжение четырех винтов снизу по передней кромке рабочего стола 16 и снимите направляющую освободив прорезь для пильной ленты 6 Главным в получении оптимальных результатов при использовании пилы является правильная регулировка и балансировка Если Вам кажется что пила распиливает неточно необходимо проверить все регулировки и установки Обратите внимание также на тот факт что если Вы меняете одну регулировку она часто оказывает влияние на другие регулировки Лучше всего проверить все регулировки во время устранения неисправности Неисправность 1 Двигатель не запускается 2 Двигатель не развивает полную мощность 3 Двигатель перегревается останавливается размыкает прерыватели предохранителей 4 Пильную ленту уводит в сторону 5 Пильную ленту часто клинит Возможная причина Действия по устранению 1 Нет напряжения 2 Неисправный магнитный пускатель 3 Выгорела пусковая обмотка двигателя 4 Слишком длинный удлинительный шнур 1 Низкое напряжение 2 Сгорела обмотка или обрыв в обмотке 3 Слишком длинный удлинительный шнур 1 Двигатель перегружен 2 Обмотки сгорели или обрыв в обмотке 3 Предохранители или прерыватели имеют недостаточную мощность 1 Проверить наличие напряжения 2 Обратиться в Сервис для ремонта 3 Обратиться в Сервис для ремонта 4 Заменить удлинитель см Раздел 6 1 Неправильная разводка или заточка ленты 2 Неправильная установка направляющих 3 Лента сместилась с центра шкивов 1 Ослабло натяжение приводного ремня 2 Загрязнены колеса 29 и 30 Рис 6 3 Пильная лента затупилась 4 Не закреплен подвижный упор или рабочий стол 1 Заменить пильную ленту 2 См Раздел 11 3 См Раздел 11 1 Проверить напряжение в сети 2 Обратиться в Сервис для ремонта 3 Заменить удлинитель см Раздел 6 1 Снизить усилие подачи 2 Обратиться в Сервис для ремонта 3 Установить предохранители или прерыватели соответствующей мощности 1 Отрегулировать натяжение приводного ремня п 11 3 2 Очистить колеса привода 3 Заменить пильную ленту 4 Проверить фиксацию упора и рабочего стола
