Энкор корвет-33 90330 [7/10] Устройство пилы

Содержание

• А пила б стол рабочий в упор боковой г упор угловой д линейка направляющая е ключи шестигранные 5
• Детали сборки 5
• Дополнительные указания по обеспечению безопасности не приступайте к работе с ленточной пилой до ее полной сборки и монтажа в соответствии с требованиями руководства по эксплуатации внимание начинайте работу с пилой только после того как полностью соберёте и проверите её в соответствии с указаниями данного руководства по эксплуатации 5
• Код наименование 5
• Кол наименование 5
• Комплектность рис 1 5
• Комплектующим применение несоответствующих комплектующих может стать причиной несчастного случая 5 7 не оставляйте пилу без присмотра прежде чем покинуть рабочее место выключите пилу дождитесь полной остановки пильной ленты и отключите шнур питания от электросети 5
• Общие указания по обеспечению безопасности при работе с пилой предупреждение не подключайте пилу к сети питания до тех пор пока внимательно не ознакомитесь с изложенными в руководстве рекомендациями и поэтапно не пройдете все пункты настройки и регулировки пилы 5 ознакомьтесь с техническими характеристиками назначением и конструкцией пилы 5 правильно устанавливайте и всегда содержите в рабочем состоянии все защитные устройства 5 выработайте в себе привычку прежде чем включать пилу убедитесь в том что все используемые при настройке инструменты удалены с рабочего стола 5 место проведения работ пилой должно быть ограждено содержите рабочее место в чистоте не допускайте загромождения посторонними предметами не допускайте использование пилы в помещениях со скользким полом например засыпанном опилками или натертом воском 5 запрещается работа пилы в помещениях с относительной влажностью воздуха более 80 позаботьтесь о хорошем освещении рабочего места и свободе передвижения вокруг пилы 5 дети 5
• Позиции по схеме сборки 5
• Указания по технике безопасности 5
• Гарантийные обязательства 7
• Длина подводящих проводов необходимое поперечное сечение медных проводов 7
• До 15м 1 5 мм 7
• Подключается пила обязательно должна иметь заземляющий контакт при повреждении шнура питания его необходимо заменить замену должен производить только изготовитель или сертифицированный сервисный центр для защиты электропроводки от перегрузок необходимо предусмотреть плавкие предохранители или соответствующие автоматические выключатели 7
• Предупреждение пила должна быть заземлена через розетку с заземляющим контактом 7

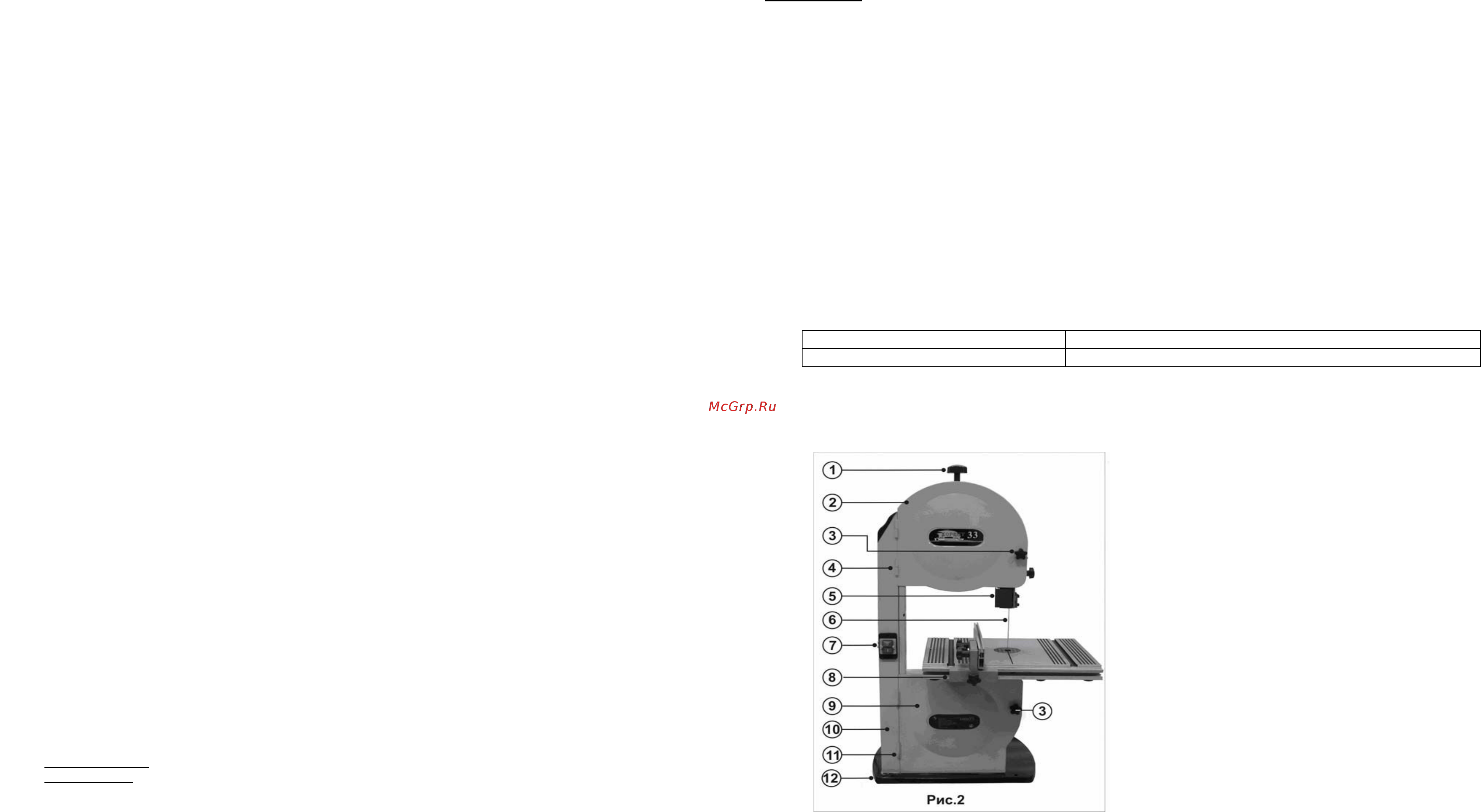

• Ручка регулировки натяжения пильной ленты 2 верхний защитный кожух 3 ручка замка защитного кожуха 4 петли верхнего защитного кожуха 5 верхняя подвижная направляющая и защита пильной ленты 6 пильная лента полотно 7 магнитный пускатель выключатель 8 боковой упор 9 нижний защитный кожух 10 несущая колонна 11 петли нижнего защитного кожуха 12 основание с четырьмя монтажными отверстиями 7
• Свидетельство о приёмке и продаже 7
• Требования при обращении с двигателем внимание для исключения опасности повреждения электродвигателя регулярно очищайте электродвигатель от пыли таким образом обеспечивается его беспрепятственное охлаждение если электродвигатель не запускается или внезапно останавливается при работе сразу же отключите пилу отсоедините вилку шнура питания от розетки и попытайтесь по таблице возможных неисправностей найти и устранить возможную причину колебания напряжения сети в пределах 10 относительно номинального значения не влияют на нормальную работу пилы однако при тяжёлой нагрузке необходимо чтобы на электродвигатель подавалось напряжение 220 в чаще всего проблемы с электродвигателем возникают при плохих контактах в разъёмах при перегрузках пониженном напряжении питания возможно вследствие недостаточного сечения подводящих проводов поэтому всегда с помощью квалифицированного электрика проверяйте все разъёмы рабочее напряжение и потребляемый ток при большой длине и малом поперечном сечении подводящ 7
• Устройство пилы 7

Похожие устройства

• Энкор корвет-31 90310 Инструкция по эксплуатации
• Энкор корвет-416 94160 (20416) Инструкция по эксплуатации
• Энкор корвет-414 94140 (20414) Инструкция по эксплуатации
• Энкор корвет-413 94130 Инструкция по эксплуатации
• Энкор корвет-412 94120 (20412) Инструкция по эксплуатации
• Энкор корвет-86 90860 Инструкция по эксплуатации
• Энкор корвет-85 90850 Инструкция по эксплуатации
• Энкор корвет-84 90840 Инструкция по эксплуатации
• Энкор корвет-83 90830 Инструкция по эксплуатации
• Энкор корвет-81 90810 Инструкция по эксплуатации
• Энкор корвет-80 90800 Инструкция по эксплуатации
• Энкор корвет-411 94110 (20411) Инструкция по эксплуатации
• Энкор корвет-244 92440 Инструкция по эксплуатации
• Энкор корвет-242 92420 (23242) Инструкция по эксплуатации
• Энкор корвет-241 92410 Инструкция по эксплуатации
• Энкор корвет-48 90480 Инструкция по эксплуатации
• Энкор корвет-44 90440 Инструкция по эксплуатации
• Энкор корвет-407 94070 Инструкция по эксплуатации
• Энкор корвет-403 94030 Инструкция по эксплуатации
• Энкор корвет-402 94020 Инструкция по эксплуатации

12 16 СВИДЕТЕЛЬСТВО О ПРИЁМКЕ И ПРОДАЖЕ Ленточная пила модели КОРВЕТ 33 Зав соответствует требованиям ТУ 4833 00444744687 2001 ГОСТ Р МЭК 1029 1 94 ГОСТ Р МЭК 1029 2 5 99 обеспечивающим безопасность жизни здоровья потребителей и охрану окружающей среды и признана годной к эксплуатации 200 г Входной контроль 200 г дата изготовления штамп отк дата проверки штамп вк Дата продажи 200 г подпись продавца штамп магазина 17 ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА Производитель гарантирует надежную работу пилы модели Корвет при соблюдении условий хранения правильности монтажа соблюдении правил эксплуатации и обслуживания указанных в руководстве по эксплуатации Гарантийный срок 12 месяцев с даты продажи через розничную торговую сеть Срок службы 5 лет Гарантия распространяется только на производственные дефекты выявленные в процессе эксплуатации пилы в период гарантийного срока В случае нарушения работоспособности пилы в течение гарантийного срока владелец имеет право на его бесплатный ремонт В гарантийный ремонт принимается пила при обязательном наличии правильно и полностью оформленного и заполненного гарантийного талона установленного образца на представленную для ремонта пилу с штампом торговой организации и подписью покупателя В гарантийном ремонте может быть отказано 1 При отсутствии гарантийного талона 2 При нарушении пломб наличии следов разборки на корпусе шлицах винтов болтов гаек и прочих следов разборки или попытки разборки пилы З Если неисправность пилы стала следствием нарушения условий хранения попадания внутрь посторонних предметов жидкостей нарушения условий эксплуатации эксплуатация без необходимых насадок и приспособлений эксплуатация нс предназначенным режущим инструментом насадками дополнительными приспособлениями и т п 4 При перегрузке или заклинивании двигателя одновременный выход из строя ротора и статора обеих обмоток статора 5 При механическом повреждении сетевого шнура или штепселя 6 При механическом повреждении корпуса и его деталей Гарантия нс распространяется на сменные принадлежности аксессуары и оснастка например пилки пильные диски пильные ленты отрезные диски ножи сверла элементы их крепления патроны сверлильные цанги буры подошвы шлифовальных и ленточных машин фильтры и т п быстроизнашивающисся детали если на них присутствуют следы эксплуатации например угольные щетки приводные ремни сальники защитные кожухи направляющие и протяжные ролики цепи приводные резиновые уплотнения и т п Замена их в течение гарантийного срока является платной услугой шнуры питания в случае повреждения изоляции подлежат обязательной замене без согласия владельца услуга платная расходные материалы например лента шлифовальная заточные отрезные и шлифовальные круги и т п Предметом гарантии нс является неполная комплектация пилы которая могла быть выявлена при продаже Претензии от третьих лиц нс принимаются Пила в ремонт должна сдаваться чистой в комплекте с принадлежностями РЕКОМЕНДАЦИИ ПОТРЕБИТЕЛЮ Во всех случаях нарушения нормальной работы пилы например падение оборотов изменение шума появление постороннего запаха дыма вибрации стука повышенной искры на коллекторе прекратите работу и обратитесь в Сервисный центр Корвет или гарантийную мастерскую Гарантийный а также послегарантийный ремонт производится оригинальными деталями и узлами только в гарантийных мастерских указанных в перечне Адреса гарантийных мастерских Примечание Техническое обслуживание пилы проведение регламентных работ регулировок указанных в руководстве по эксплуатации диагностика не относятся к гарантийным обязательствам и оплачиваются согласно действующим расценкам Сервисного центра С гарантийными обязательствами ознакомлен и согласен дата Сервисный центр Корвет тел факс 4732 39 24 84 619 645 E mail pctrovich cnkor ru E mail orlova enkor ru Изготовитель ШАНХАЙ ДЖОЕ ИМПОРТ ЭНД ЭКСПОРТ КО ЛТД Китай Рм 339 551 ЛАОШАНУЧУН ПУДОНГ ШАНХАЙ П Р ИмпортерЮОО ЭНКОР Инструмснт Воронсж 394018 Воронеж пл Ленина 8 Тсл факс 4732 39 03 33 E mail opt cnkor ru подпись покупателя 5 подключается пила обязательно должна иметь заземляющий контакт При повреждении шнура питания его необходимо заменить замену должен производить только изготовитель или сертифицированный сервисный центр Для защиты электропроводки от перегрузок необходимо предусмотреть плавкие предохранители или соответствующие автоматические выключатели 6 2 Требования при обращении с двигателем ВНИМАНИЕ Для исключения опасности повреждения электродвигателя регулярно очищайте электродвигатель от пыли Таким образом обеспечивается его беспрепятственное охлаждение Если электродвигатель не запускается или внезапно останавливается при работе сразу же отключите пилу Отсоедините вилку шнура питания от розетки и попытайтесь по таблице возможных неисправностей найти и устранить возможную причину Колебания напряжения сети в пределах 10 относительно номинального значения не влияют на нормальную работу пилы Однако при тяжёлой нагрузке необходимо чтобы на электродвигатель подавалось напряжение 220 В Чаще всего проблемы с электродвигателем возникают при плохих контактах в разъёмах при перегрузках пониженном напряжении питания возможно вследствие недостаточного сечения подводящих проводов Поэтому всегда с помощью квалифицированного электрика проверяйте все разъёмы рабочее напряжение и потребляемый ток При большой длине и малом поперечном сечении подводящих проводов на этих проводах происходит дополнительное падение напряжения которое приводит к проблемам с электродвигателем Поэтому для нормального функционирования пилы необходимо достаточное поперечное сечение подводящих проводов Приведённые в таблице данные о длине подводящих проводов относятся к расстоянию между распределительным щитом к которому подсоединена пила и вилкой штепсельного разъёма пилы При этом не имеет значения осуществляется подвод электроэнергии к пиле через стационарные подводящие провода через удлинительный кабель или через комбинацию стационарных и удлинительных кабелей Удлинительный провод должен иметь на одном конце вилку с заземляющим контактом а на другом розетку совместимую с вилкой Вашей пилы Длина подводящих проводов До 15м Необходимое поперечное сечение медных проводов 1 5 мм Предупреждение Пила должна быть заземлена через розетку с заземляющим контактом 7 УСТРОЙСТВО ПИЛЫ 1 Ручка регулировки натяжения пильной ленты 2 Верхний защитный кожух 3 Ручка замка защитного кожуха 4 Петли верхнего защитного кожуха 5 Верхняя подвижная направляющая и защита пильной ленты 6 Пильная лента полотно 7 Магнитный пускатель выключатель 8 Боковой упор 9 Нижний защитный кожух 10 Несущая колонна 11 Петли нижнего защитного кожуха 12 Основание с четырьмя монтажными отверстиями
