• Привод ленты рис рисз рис привод пильной ленты 11 осуществляет асинхронный электродвигатель 22 на валу электродвигателя 22 жестко сидит приводное колесо 24 ведущее пильную ленту 11 второе колесо 25 расположенное в верхней части крепится на ползуне 26 с осевой резьбовой тягой на ручку регулировки натяжения пильной ленты 14 8 движения пильной ленты рис рис рис тракт траектория движения пильной ленты 11 задается колесными направляющими нижним ведущим 24 и верхним 25 направляющим плоскость вращения нижнего ведущего колеса 24 определяется конструктивно жесткой посадкой фланца электродвигателя 22 и посадкой шкива на вал электродвигателя 22 верхнее направляющее колесо 25 крепится на коленчатом ползуне 26 с возможностью перемещения по высоте для регулировки натяжения пильной ленты 11 за счет резьбовой тяги через ручку 14 плоскость его вращения регулируется винтом 15 для обеспечения жесткости пильной ленты 11 в рабочей зоне при пилении для предотвращения ее закручивания и смещения имеются допол 8
• Балансировка если вам кажется что пила пилит неточно необходимо проверить все регулировки и установки обратите внимание также на тот факт что если вы меняете одну регулировку она часто оказывает влияние на другие регулировки лучше всего проверить все регулировки во время устранения неисправности 9
• Возможные неисправности и методы их устранения 9
• Главным в получении оптимальных результатов при использовании пилы является правильная регулировка и 9
• Двигатель не запускается 9
• Двигатель не развивает полную мощность 9
• Двигатель перегревается останавливается размыкает прерыватели предохранителей 9
• Двигатель перегружен 2 обмотки сгорели или обрыв в обмотке 3 предохранители или прерыватели имеют недостаточную мощность 9
• Детали 9
• Детали и схема сборки 9
• Загрязнены шкивы привода 2 пильная лента затупилась 3 не закреплен боковой упор или стол 9
• Заменить или переточить пильную ленту 2 см раздел 8 3 выставить тракт движения пильной ленты 9
• Код 9
• Ленточная пила модели корвет 31 предназначена для пиления заготовок из древесины и материалов на ее основе тонкого алюминиевого профиля твердых пластиков и других подобных материалов ленточная пила позволяет выполнять криволинейные радиусные пиления по перечисленным материалам 12 применение пылесбориика при существенных объемах работы применение пылесоса обязательно отсутствие принудительного отбора опилок и пыли негативно влияет на качество работы пилы и может стать причиной ее поломки кожух 1 рис необходимо периодически очищать от опилок и пыли следить за состоянием щетки очистки ведущего колеса 24 рис регулируя ее положение по мере истирания ворса 9
• Монтаж пилы 9
• Наименование 9
• Наименование детали 9
• Неисправность возможная причина действия по устранению 9
• Неправильная разводка или заточка пильной ленты 2 неправильная установка направляющих 3 лента сместилась с центра шкивов 9
• Нет напряжения 2 неисправный магнитный пускатель 3 выгорела пусковая обмотка двигателя 4 слишком длинный удлинительный шнур 9
• Низкое напряжение 2 сгорела обмотка или обрыв в обмотке 3 слишком длинный удлинительный шнур 9

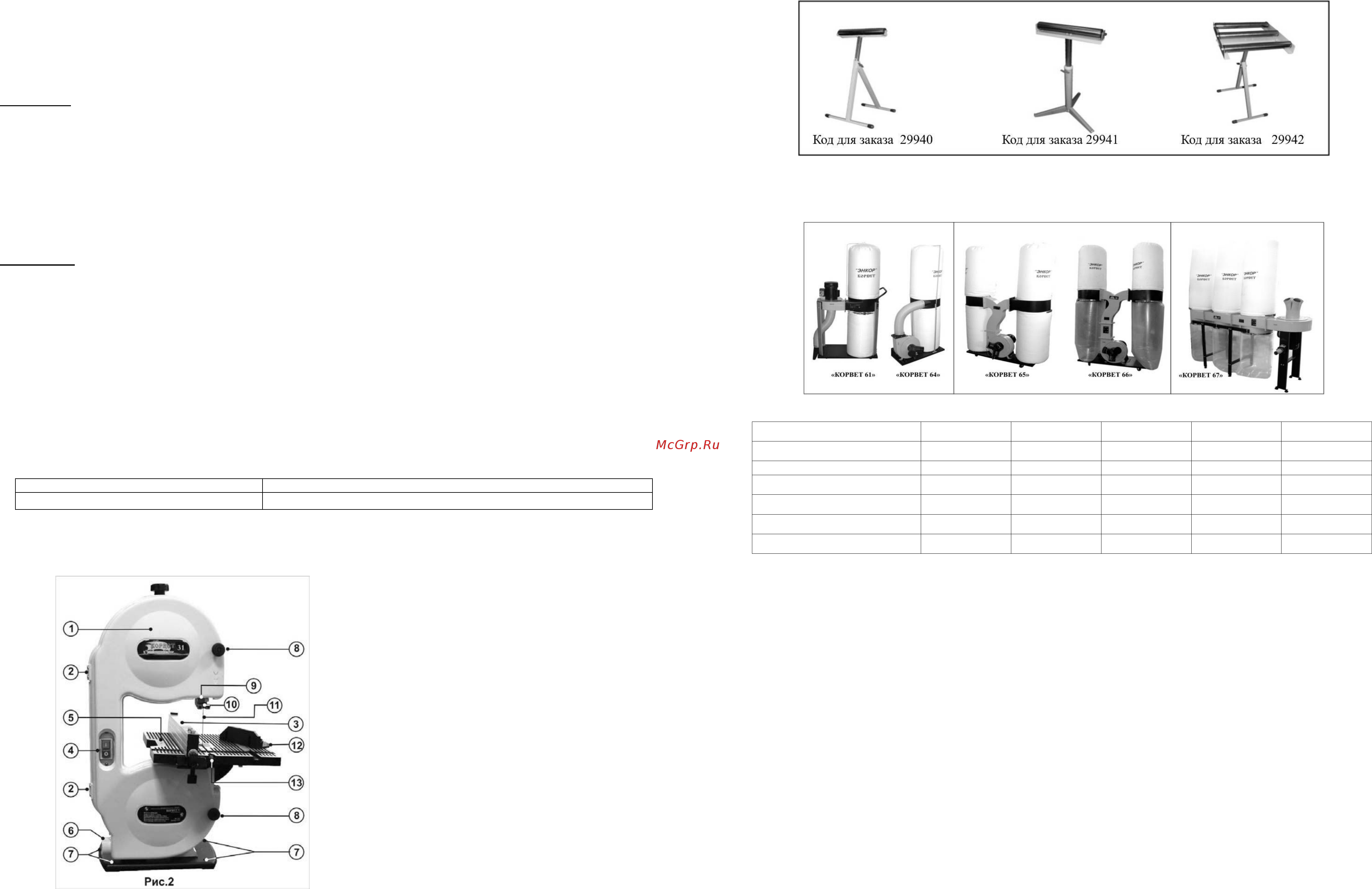

• Органы управления 9
• Основные операции и рекомендации 9
• Перед использованием пилы ее необходимо закрепить на ровной устойчивой поверхности при помощи четырех болтовых соединений не комплектуются через монтажные отверстия 7 рис в основании 23 рис з обязательно используйте при креплении плоскую и пружинную шайбы на каждый болт не комплектуется см рис 9
• Перед транспортировкой прежде всего убедитесь в том что пила отключена от сети электропитания надежно зафиксируйте все подвижные органы и узлы пилы компактно уложите шнур питания исключив его падение и повреждение по время транспортировки следите за тем чтобы шнур питания не мешал во время транспортировки переносить пилу необходимо вдвоем или при помощи подъемных механизмов и приспособлений учитывая массу пилы см табл и только за основание 23 рис з предупреждение при транспортировке пилы на дальние расстояния разберите и упакуйте пилу так как она была упакована при покупке храните пилу в сухом и чистом помещении при нормальной температуре не допускайте нагрева пилы воздействия прямых солнечных лучей или повышенной влажности см раздел 1 во время хранения все комплектующие должны быть чистыми и сухими 9
• Пильную ленту уводит в сторону 9
• Пильную ленту часто клинит 9
• Позиция по схеме сборки 9
• Проверить наличие напряжения 2 обратиться в сервисный центр для ремонта 3 обратиться в сервисный центр для ремонта 4 заменить удлинитель см п 9
• Проверить напряжение в сети 2 обратиться в сервисный центр для ремонта 3 заменить удлинитель 9
• Пуск постановка пилы рис рис рис включение и отключение рабочего режима пилы осуществляется выключателем магнитным пускателем 4 для включения пилы необходимо кратковременное нажатие на кнопку со знаком i для отключения пилы достаточно кратковременного нажатия на кнопку 0 11 установка положения бокового упора рис рис 11 поднимите ручку фиксации бокового упора 3 11 установите упор 3 на рабочий стол 17 опустите ручку фиксации вниз упора 3 кулачок ручки должен жестко стабилизировать боковой упор 3 не прилагайте значительных усилий при необходимости можно вращая ручку фиксации в верхнем положении упора 3 изменить начальную длину фиксирующей тяги 11 боковой упор 3 после перемещений и последующей фиксации должен сохранять параллельность направляющим рабочего стола 17 11 корректировка положения упора 3 возможна за счет двух винтов расположенных на нем 11 рукоятка натяжения пильной ленты 14 рис назначение и действие рукоятки 14 описано в п 8 11 фиксатор высоты верхней подвижной направляющей 16 9
• См раздел 13 2 заменить пильную ленту 3 проверить фиксацию упора и стола 9
• Снизить усилие подачи 2 обратиться в сервисный центр для ремонта 3 установить предохранители или прерыватели соответствующей мощности 9
• Транспортировка и хранение пилы 9

Похожие устройства

• Энкор корвет-416 94160 (20416) Инструкция по эксплуатации
• Энкор корвет-414 94140 (20414) Инструкция по эксплуатации
• Энкор корвет-413 94130 Инструкция по эксплуатации
• Энкор корвет-412 94120 (20412) Инструкция по эксплуатации
• Энкор корвет-86 90860 Инструкция по эксплуатации
• Энкор корвет-85 90850 Инструкция по эксплуатации
• Энкор корвет-84 90840 Инструкция по эксплуатации
• Энкор корвет-83 90830 Инструкция по эксплуатации
• Энкор корвет-81 90810 Инструкция по эксплуатации
• Энкор корвет-80 90800 Инструкция по эксплуатации
• Энкор корвет-411 94110 (20411) Инструкция по эксплуатации
• Энкор корвет-244 92440 Инструкция по эксплуатации
• Энкор корвет-242 92420 (23242) Инструкция по эксплуатации
• Энкор корвет-241 92410 Инструкция по эксплуатации
• Энкор корвет-48 90480 Инструкция по эксплуатации
• Энкор корвет-44 90440 Инструкция по эксплуатации
• Энкор корвет-407 94070 Инструкция по эксплуатации
• Энкор корвет-403 94030 Инструкция по эксплуатации
• Энкор корвет-402 94020 Инструкция по эксплуатации
• Энкор "корвет-400" 20400 Инструкция по эксплуатации

4 услышите посторонний шум или почувствуете сильную вибрацию выключите пилу отсоедините вилку шнура питания от розетки электрической сети и установите причину этого явления Не включайте пилу до выявления и устранения причин неисправности 5 2 17 Перед пилением подождите пока пильная лента достигнет максимальной скорости 5 2 18 Если вам что то показалось ненормальным в работе пилы немедленно прекратите её эксплуатацию 5 2 19 Перед работой по обслуживанию регулировке или настройке пилы всегда отключайте вилку из розетки и ждите остановки пильной ленты 5 2 20 Всегда будьте внимательны особенно при выполнении повторяющихся монотонных действий Не успокаивайтесь ошибочным чувством безопасности 5 2 21 Используйте пильные ленты рекомендованные ООО ЭНКОР Инструмент Воронеж См Раздел 14 5 2 22 Не допускайте неправильную эксплуатацию шнура питания Не тяните за шнур питания при отсоединении вилки от розетки Оберегайте шнур питания от нагревания масла воды и острых кромок 6 ПОДКЛЮЧЕНИЕ ПИЛЫ К ИСТОЧНИКУ ПИТАНИЯ ВНИМАНИЕ Для вашей собственной безопасности никогда не включайте вилку пилы в розетку источника питания до окончания сборки и изучения руководства по эксплуатации и правил техники безопасности Проверьте соответствие напряжения источника питания и соединений требованиям вашей пилы 6 1 Электрические соединения Требования к шнуру питания Запрещается переделывать вилку шнура питания пилы если она не стыкуется с розеткой питающей сети Квалифицированный электрик должен установить соответствующую розетку Розетка к которой подключается пила обязательно должна иметь заземляющий контакт При повреждении шнура питания его необходимо заменить замену должен производить только изготовитель или сертифицированный сервисный центр Для защиты электропроводки от перегрузок необходимо предусмотреть плавкие предохранители или соответствующие автоматические выключатели 6 2 Требования при обращении с двигателем ВНИМАНИЕ Для исключения опасности повреждения электродвигателя регулярно очищайте электродвигатель от пыли Таким образом обеспечивается его беспрепятственное охлаждение Если электродвигатель не запускается или внезапно останавливается при работе сразу же отключите пилу Отсоедините вилку шнура питания от розетки и попытайтесь по таблице возможных неисправностей найти и устранить возможную причину Колебания напряжения сети в пределах 10 относительно номинального значения не влияют на нормальную работу пилы Однако при тяжёлой нагрузке необходимо чтобы на электродвигатель подавалось напряжение 220 В Чаще всего проблемы с электродвигателем возникают при плохих контактах в разъёмах при перегрузках пониженном напряжении питания возможно вследствие недостаточного сечения подводящих проводов Поэтому всегда с помощью квалифицированного электрика проверяйте все разъёмы рабочее напряжение и потребляемый ток При большой длине и малом поперечном сечении подводящих проводов на этих проводах происходит дополнительное падение напряжения которое приводит к проблемам с электродвигателем Поэтому для нормального функционирования пилы необходимо достаточное поперечное сечение подводящих проводов Приведённые в таблице данные о длине подводящих проводов относятся к расстоянию между распределительным щитом к которому подсоединена пила и вилкой штепсельного разъёма пилы При этом не имеет значения осуществляется подвод электроэнергии к пиле через стационарные подводящие провода через удлинительный кабель или через комбинацию стационарных и удлинительных кабелей Удлинительный провод должен иметь на одном конце вилку с заземляющим контактом а на другом розетку совместимую с вилкой вашей пилы Длина подводящих проводов Необходимое поперечное сечение медных проводов До 15м 1 5 мм2 Предупреждение Пила должна быть заземлена через розетку с заземляющим контактом 7 УСТРОЙСТВО ПИЛЫ Пила состоит из следующих сборочных единиц и деталей Рис 2 Рис З 1 Защитный кожух 2 Петли защитного кожуха 3 Боковой упор 4 Выключатель магнитный пускатель 5 Регулировочный упор ввернут внизу стола 6 Пылеотсос 7 Монтажные отверстия 8 Замки кожуха 9 Верхняя подвижная направляющая и защита пильной ленты 10 Стабилизатор ленты 11 Лента пильная 12 Угловой упор 13 Винт замок 13 ПРИЛОЖЕНИЕ А РЕКОМЕНДУЕМЫЕ ПРИСПОСОБЛЕНИЯ И УСТРОЙСТВА 1 Опора роликовая Для создания удобств при работе с пилой рекомендуем приобрести опору роликовую Рис А1 которая облегчит работу с заготовками большой длины как при подаче заготовки на обработку так и при передаче готового изделия после обработки Рис А1 2 Пылесосы для сбора стружки и древесной пыли Для сбора стружки и древесной пыли при работе рекомендуем использовать пылесосы КОРВЕТ Рис А2 различных модификаций см Таблицу А1 которые обеспечат надлежащие условия работы и сохранят ваше здоровье Напряжение питания Потребляемая мощность Расход воздуха КОРВЕТ 61 КОРВЕТ 64 КОРВЕТ 65 Таблица А1 КОРВЕТ 66 КОРВЕТ 67 220 В 50 Гц 750 Вт 14 2 м3 мин 220 В 50 Гц 1500 Вт 42 6 м3 мин 220 В 50 Гц 2200 Вт 62 3 м3 мин 380 В 50 Гц 3750 Вт 70 82 м3 мин 380 В 50 Гц 3750 Вт 76м3 мин Объём пылесборника 0 064м3 0 153 м3 0 306м3 0 43 м3 0 57м3 Объём фильтра 0 064м3 0 153 м3 0 306м3 0 43 м3 0 7м3 Код для заказа 10261 10264 10265 10266 10267
