Энкор корвет-31 90310 [9/10] Код

Содержание

• Iкяиш г 31 1
• Www enkor ru 1
• Артикул 10231 1
• Ленточная электропила 1
• Содержание 3
• Таблица 1 4
• Детали 8
• Код 8
• Наименование 8
• Наименование детали 8
• Привод ленты рис рисз рис привод пильной ленты 11 осуществляет асинхронный электродвигатель 22 на валу электродвигателя 22 жестко сидит приводное колесо 24 ведущее пильную ленту 11 второе колесо 25 расположенное в верхней части крепится на ползуне 26 с осевой резьбовой тягой на ручку регулировки натяжения пильной ленты 14 8 движения пильной ленты рис рис рис тракт траектория движения пильной ленты 11 задается колесными направляющими нижним ведущим 24 и верхним 25 направляющим плоскость вращения нижнего ведущего колеса 24 определяется конструктивно жесткой посадкой фланца электродвигателя 22 и посадкой шкива на вал электродвигателя 22 верхнее направляющее колесо 25 крепится на коленчатом ползуне 26 с возможностью перемещения по высоте для регулировки натяжения пильной ленты 11 за счет резьбовой тяги через ручку 14 плоскость его вращения регулируется винтом 15 для обеспечения жесткости пильной ленты 11 в рабочей зоне при пилении для предотвращения ее закручивания и смещения имеются допол 8
• Балансировка если вам кажется что пила пилит неточно необходимо проверить все регулировки и установки обратите внимание также на тот факт что если вы меняете одну регулировку она часто оказывает влияние на другие регулировки лучше всего проверить все регулировки во время устранения неисправности 9
• Возможные неисправности и методы их устранения 9
• Главным в получении оптимальных результатов при использовании пилы является правильная регулировка и 9
• Двигатель не запускается 9
• Двигатель не развивает полную мощность 9
• Двигатель перегревается останавливается размыкает прерыватели предохранителей 9
• Двигатель перегружен 2 обмотки сгорели или обрыв в обмотке 3 предохранители или прерыватели имеют недостаточную мощность 9
• Детали 9
• Детали и схема сборки 9
• Загрязнены шкивы привода 2 пильная лента затупилась 3 не закреплен боковой упор или стол 9
• Заменить или переточить пильную ленту 2 см раздел 8 3 выставить тракт движения пильной ленты 9
• Код 9
• Ленточная пила модели корвет 31 предназначена для пиления заготовок из древесины и материалов на ее основе тонкого алюминиевого профиля твердых пластиков и других подобных материалов ленточная пила позволяет выполнять криволинейные радиусные пиления по перечисленным материалам 12 применение пылесбориика при существенных объемах работы применение пылесоса обязательно отсутствие принудительного отбора опилок и пыли негативно влияет на качество работы пилы и может стать причиной ее поломки кожух 1 рис необходимо периодически очищать от опилок и пыли следить за состоянием щетки очистки ведущего колеса 24 рис регулируя ее положение по мере истирания ворса 9
• Монтаж пилы 9
• Наименование 9
• Наименование детали 9
• Неисправность возможная причина действия по устранению 9
• Неправильная разводка или заточка пильной ленты 2 неправильная установка направляющих 3 лента сместилась с центра шкивов 9
• Нет напряжения 2 неисправный магнитный пускатель 3 выгорела пусковая обмотка двигателя 4 слишком длинный удлинительный шнур 9
• Низкое напряжение 2 сгорела обмотка или обрыв в обмотке 3 слишком длинный удлинительный шнур 9
• Органы управления 9
• Основные операции и рекомендации 9
• Перед использованием пилы ее необходимо закрепить на ровной устойчивой поверхности при помощи четырех болтовых соединений не комплектуются через монтажные отверстия 7 рис в основании 23 рис з обязательно используйте при креплении плоскую и пружинную шайбы на каждый болт не комплектуется см рис 9
• Перед транспортировкой прежде всего убедитесь в том что пила отключена от сети электропитания надежно зафиксируйте все подвижные органы и узлы пилы компактно уложите шнур питания исключив его падение и повреждение по время транспортировки следите за тем чтобы шнур питания не мешал во время транспортировки переносить пилу необходимо вдвоем или при помощи подъемных механизмов и приспособлений учитывая массу пилы см табл и только за основание 23 рис з предупреждение при транспортировке пилы на дальние расстояния разберите и упакуйте пилу так как она была упакована при покупке храните пилу в сухом и чистом помещении при нормальной температуре не допускайте нагрева пилы воздействия прямых солнечных лучей или повышенной влажности см раздел 1 во время хранения все комплектующие должны быть чистыми и сухими 9
• Пильную ленту уводит в сторону 9
• Пильную ленту часто клинит 9
• Позиция по схеме сборки 9
• Проверить наличие напряжения 2 обратиться в сервисный центр для ремонта 3 обратиться в сервисный центр для ремонта 4 заменить удлинитель см п 9
• Проверить напряжение в сети 2 обратиться в сервисный центр для ремонта 3 заменить удлинитель 9
• Пуск постановка пилы рис рис рис включение и отключение рабочего режима пилы осуществляется выключателем магнитным пускателем 4 для включения пилы необходимо кратковременное нажатие на кнопку со знаком i для отключения пилы достаточно кратковременного нажатия на кнопку 0 11 установка положения бокового упора рис рис 11 поднимите ручку фиксации бокового упора 3 11 установите упор 3 на рабочий стол 17 опустите ручку фиксации вниз упора 3 кулачок ручки должен жестко стабилизировать боковой упор 3 не прилагайте значительных усилий при необходимости можно вращая ручку фиксации в верхнем положении упора 3 изменить начальную длину фиксирующей тяги 11 боковой упор 3 после перемещений и последующей фиксации должен сохранять параллельность направляющим рабочего стола 17 11 корректировка положения упора 3 возможна за счет двух винтов расположенных на нем 11 рукоятка натяжения пильной ленты 14 рис назначение и действие рукоятки 14 описано в п 8 11 фиксатор высоты верхней подвижной направляющей 16 9
• См раздел 13 2 заменить пильную ленту 3 проверить фиксацию упора и стола 9
• Снизить усилие подачи 2 обратиться в сервисный центр для ремонта 3 установить предохранители или прерыватели соответствующей мощности 9
• Транспортировка и хранение пилы 9

Похожие устройства

• Энкор корвет-416 94160 (20416) Инструкция по эксплуатации
• Энкор корвет-414 94140 (20414) Инструкция по эксплуатации
• Энкор корвет-413 94130 Инструкция по эксплуатации
• Энкор корвет-412 94120 (20412) Инструкция по эксплуатации
• Энкор корвет-86 90860 Инструкция по эксплуатации
• Энкор корвет-85 90850 Инструкция по эксплуатации
• Энкор корвет-84 90840 Инструкция по эксплуатации
• Энкор корвет-83 90830 Инструкция по эксплуатации
• Энкор корвет-81 90810 Инструкция по эксплуатации
• Энкор корвет-80 90800 Инструкция по эксплуатации
• Энкор корвет-411 94110 (20411) Инструкция по эксплуатации
• Энкор корвет-244 92440 Инструкция по эксплуатации
• Энкор корвет-242 92420 (23242) Инструкция по эксплуатации
• Энкор корвет-241 92410 Инструкция по эксплуатации
• Энкор корвет-48 90480 Инструкция по эксплуатации
• Энкор корвет-44 90440 Инструкция по эксплуатации
• Энкор корвет-407 94070 Инструкция по эксплуатации
• Энкор корвет-403 94030 Инструкция по эксплуатации
• Энкор корвет-402 94020 Инструкция по эксплуатации
• Энкор "корвет-400" 20400 Инструкция по эксплуатации

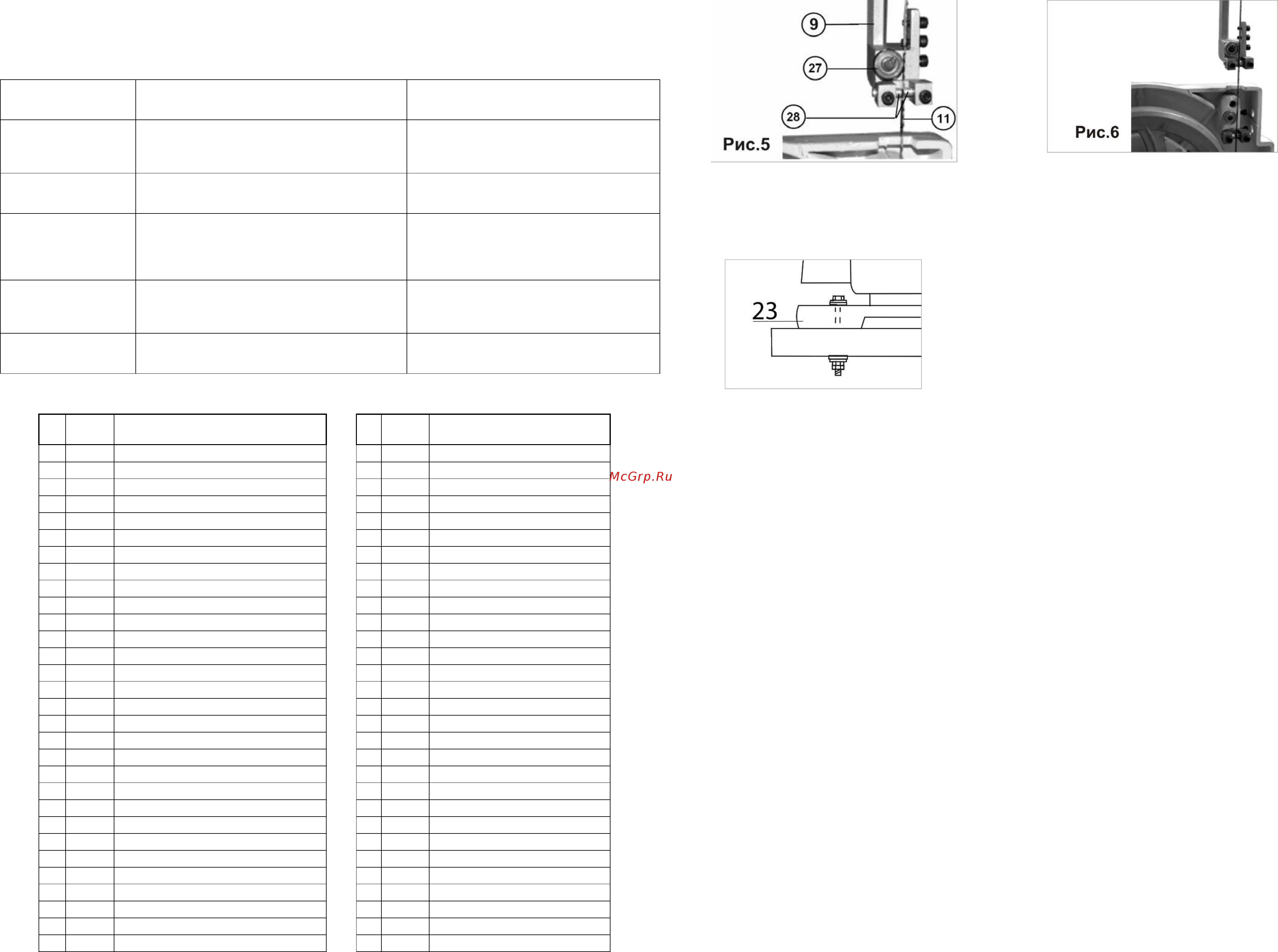

10 17 ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ Главным в получении оптимальных результатов при использовании пилы является правильная регулировка и балансировка Если вам кажется что пила пилит неточно необходимо проверить все регулировки и установки Обратите внимание также на тот факт что если вы меняете одну регулировку она часто оказывает влияние на другие регулировки Лучше всего проверить все регулировки во время устранения неисправности НЕИСПРАВНОСТЬ ВОЗМОЖНАЯ ПРИЧИНА 1 Двигатель не запускается 2 Двигатель не развивает полную мощность 3 Двигатель перегревается останавливается размыкает прерыватели предохранителей 4 Пильную ленту уводит в сторону 5 Пильную ленту часто клинит ДЕЙСТВИЯ ПО УСТРАНЕНИЮ 1 Нет напряжения 2 Неисправный магнитный пускатель 3 Выгорела пусковая обмотка двигателя 4 Слишком длинный удлинительный шнур 1 Низкое напряжение 2 Сгорела обмотка или обрыв в обмотке 3 Слишком длинный удлинительный шнур 1 Двигатель перегружен 2 Обмотки сгорели или обрыв в обмотке 3 Предохранители или прерыватели имеют недостаточную мощность 1 Проверить наличие напряжения 2 Обратиться в сервисный центр для ремонта 3 Обратиться в сервисный центр для ремонта 4 Заменить удлинитель см п 6 2 1 Проверить напряжение в сети 2 Обратиться в сервисный центр для ремонта 3 Заменить удлинитель 1 Снизить усилие подачи 2 Обратиться в сервисный центр для ремонта 3 Установить предохранители или прерыватели соответствующей мощности 1 Неправильная разводка или заточка пильной ленты 2 Неправильная установка направляющих 3 Лента сместилась с центра шкивов 1 Загрязнены шкивы привода 2 Пильная лента затупилась 3 Не закреплен боковой упор или стол 1 Заменить или переточить пильную ленту 2 См раздел 8 3 Выставить тракт движения пильной ленты 9 МОНТАЖ ПИЛЫ Перед использованием пилы ее необходимо закрепить на ровной устойчивой поверхности при помощи четырех болтовых соединений не комплектуются через монтажные отверстия 7 Рис 2 в основании 23 Рис З Обязательно используйте при креплении плоскую и пружинную шайбы на каждый болт не комплектуется См Рис 7 1 См раздел 13 2 Заменить пильную ленту 3 Проверить фиксацию упора и стола ДЕТАЛИ И СХЕМА СБОРКИ позиция по схеме сборки КОД НАИМЕНОВАНИЕ ДЕТАЛИ НАИМЕНОВАНИЕ ДЕТАЛИ КОД 1 118808 КОЖУХ 32 118839 ЩЕТКА 2 118809 ШАРНИР 33 118840 ВИНТ 3 118810 ШАЙБА 34 118841 ШКИВ НИЖНИЙ 4 118811 ВИНТ 35 118842 ВИНТ 5 118812 РУЧКА ЗАМОК 36 118843 ШАЙБА ПРУЖИННАЯ 6 118813 ПРОТЕКТОР ШКИВА 38 118845 РУЧКА НАТЯЖЕНИЯ ЛЕНТЫ 7 118814 ШКИВ ВЕРХНИЙ 40 118847 ШАЙБА ПЛАСТИКОВАЯ 8 118815 ПОЛОТНО ПИЛЬНОЕ 41 118848 ШАЙБА ПРУЖИННАЯ 9 118816 ПОДШИПНИК 42 118849 ПРУЖИНА 10 118817 КОЛЬЦО СТОПОРНОЕ 43 118850 КОРПУС 12 118819 винт 46 118853 ШАЙБА 13 118820 ШАЙБА ПРУЖИННАЯ 47 118854 ШАЙБА ПРУЖИННАЯ 14 118821 ШАЙБА 48 118855 БОЛТ 15 118822 КОНСОЛЬ 49 118856 СТАНИНА 16 118823 винт 50 118857 ПРУЖИНА 17 118824 ШТИФТ НАПРАВЛЯЮЩИЙ 51 118858 РУЧКА ПОЗИЦИОНИРОВАНИЯ 18 118825 КОЛЬЦО СТОПОРНОЕ 52 118859 НАКЛАДКА 19 118826 подшипник 53 118860 ШНУР СЕТЕВОЙ 20 118827 КОЛЬЦО СТОПОРНОЕ 55 118862 ДВИГАТЕЛЬ 21 118828 ВАЛ ЭКСЦЕНТРИКОВЫЙ 56 118863 УКАЗАТЕЛЬ 22 118829 ПОЛЗУН 57 118864 ВИНТ 23 118830 винт 58 118865 БОЛТ 24 118831 ВКЛАДЫШ 59 118866 ШАЙБА ПРУЖИННАЯ 25 118832 винт 60 118867 УПОР 26 118833 ОСЬ 61 118868 КРОНШТЕЙН УПОРА 27 118834 ПЛАСТИНА РЕГУЛИРОВОЧНАЯ 62 118869 ШАЙБА 28 118835 шплинт 63 118870 ОПРАВКА 29 118836 НАКЛАДКА 64 II8871 ШПЛИНТ 30 118837 ВИНТ 65 118872 РУЧКА 31 118838 ПУСКАТЕЛЬ МАГНИТНЫЙ 66 118873 ПЛИТА 10 ТРАНСПОРТИРОВКА И ХРАНЕНИЕ ПИЛЫ Перед транспортировкой Прежде всего убедитесь в том что пила отключена от сети электропитания Надежно зафиксируйте все подвижные органы и узлы пилы Компактно уложите шнур питания исключив его падение и повреждение по время транспортировки Следите за тем чтобы шнур питания не мешал во время транспортировки Переносить пилу необходимо вдвоем или при помощи подъемных механизмов и приспособлений учитывая массу пилы см Табл 1 и только за основание 23 Рис З ПРЕДУПРЕЖДЕНИЕ При транспортировке пилы на дальние расстояния разберите и упакуйте пилу так как она была упакована при покупке Храните пилу в сухом и чистом помещении при нормальной температуре Не допускайте нагрева пилы воздействия прямых солнечных лучей или повышенной влажности см Раздел 1 Во время хранения все комплектующие должны быть чистыми и сухими 11 ОРГАНЫ УПРАВЛЕНИЯ 11 1 Пуск постановка пилы Рис 2 Рис 3 Рис 4 Включение и отключение рабочего режима пилы осуществляется выключателем магнитным пускателем 4 Для включения пилы необходимо кратковременное нажатие на кнопку со знаком I Для отключения пилы достаточно кратковременного нажатия на кнопку 0 11 2 Установка положения бокового упора Рис 2 Рис 3 11 2 1 Поднимите ручку фиксации бокового упора 3 11 2 2 Установите упор 3 на рабочий стол 17 Опустите ручку фиксации вниз упора 3 Кулачок ручки должен жестко стабилизировать боковой упор 3 Не прилагайте значительных усилий При необходимости можно вращая ручку фиксации в верхнем положении упора 3 изменить начальную длину фиксирующей тяги 11 2 3 Боковой упор 3 после перемещений и последующей фиксации должен сохранять параллельность направляющим рабочего стола 17 11 2 4 Корректировка положения упора 3 возможна за счет двух винтов расположенных на нем 11 3 Рукоятка натяжения пильной ленты 14 Рис 2 Назначение и действие рукоятки 14 описано в п 8 6 11 4 Фиксатор высоты верхней подвижной направляющей 16 Рис З Фиксатор высоты верхней направляющей 16 Рис З задает высоту открытой зоны для пильной ленты 11 Рис 2 12 ОСНОВНЫЕ ОПЕРАЦИИ И РЕКОМЕНДАЦИИ Ленточная пила модели Корвет 31 предназначена для пиления заготовок из древесины и материалов на ее основе тонкого алюминиевого профиля твердых пластиков и других подобных материалов Ленточная пила позволяет выполнять криволинейные радиусные пиления по перечисленным материалам 12 1 Применение пылесбориика При существенных объемах работы применение пылесоса обязательно Отсутствие принудительного отбора опилок и пыли негативно влияет на качество работы пилы и может стать причиной ее поломки Кожух 1 Рис 2 необходимо периодически очищать от опилок и пыли следить за состоянием щетки очистки ведущего колеса 24 Рис 4 регулируя ее положение по мере истирания ворса
