4
Pipe Stand User Guide

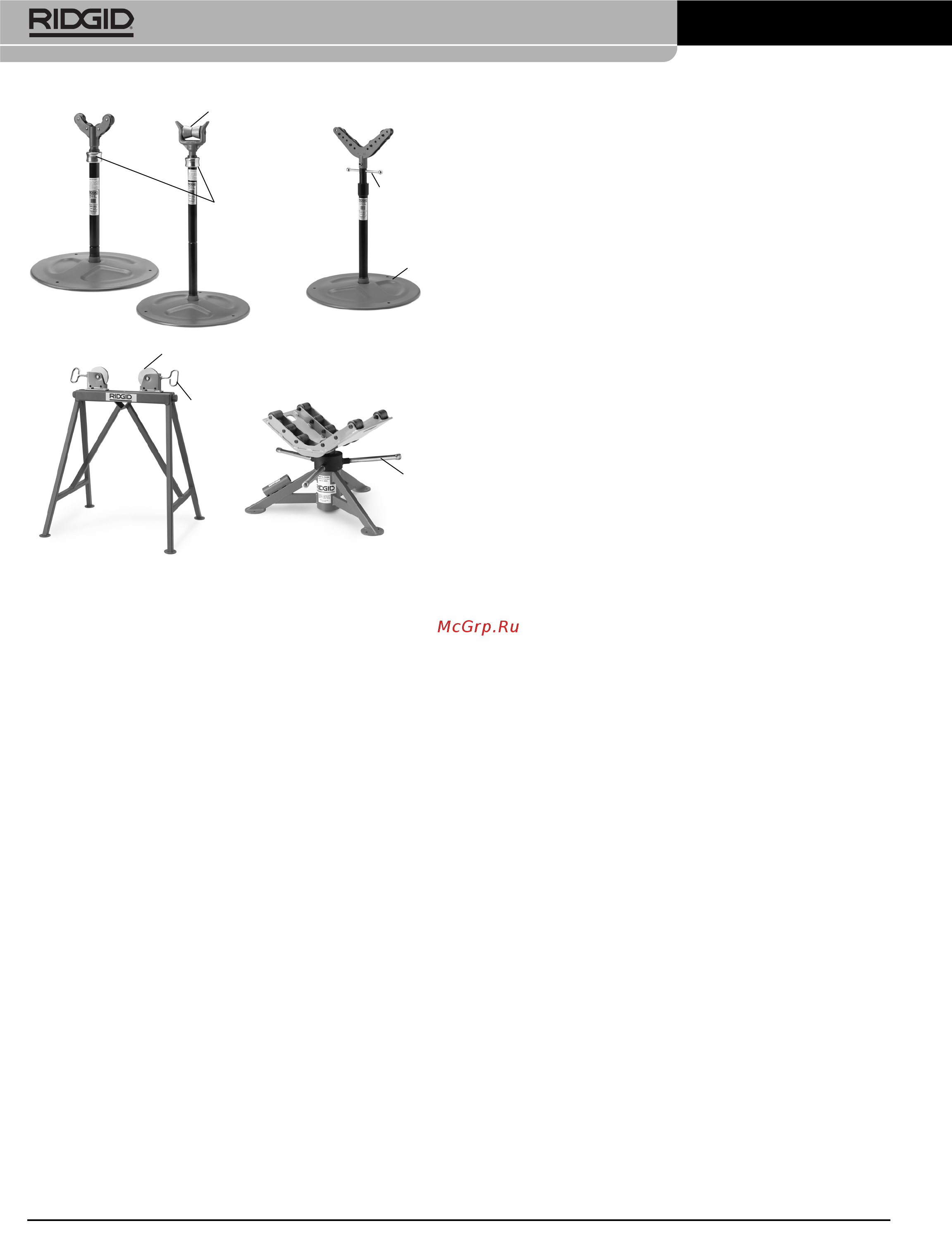

Figura 1 – Sujetatubos RIDGID
Inspección y mantenimiento
Limpie el sujetatubos para facilitar su inspección y control.
Antes de usarlo, revise que esté bien ensamblado, que no
tiene desgaste, daños ni modificaciones que puedan afectar
su funcionamiento seguro. Instálele todas las piezas requeri-
das, como el tornillo de mano. Si le detecta cualquier anomalía,
no lo utilice hasta que haya sido subsanada.
Lubrique todas sus juntas y partes movibles cuando sea
necesario con un aceite liviano. Seque el exceso de aceite.
Instalación y funcionamiento
1. Asegure que todos los equipos que se utilizarán han sido
inspeccionados y ensamblados según sus instrucciones.
2. Ubique un lugar despejado, estable y nivelado para situ-
ar el sujetatubos, los otros equipos y al operario.
3. En el caso de un sujetatubos abatible, asegure que sus
patas se hayan abierto por completo y sus pies reposen
de lleno en el suelo.
4. Si el sujetatubos cuenta con rodillos, regúlelos según el
diámetro de los tubos que sujetará. Pueden utilizarse
transferidores de bola en los sujetatubos tipo VJ y VF.
Asegure que los cierres estén firmes.
5. Ajuste de la altura:
No exceda las especificaciones de cada sujetatubos.
Agarre el cabezal con firmeza. Afloje el tornillo de mano.
Suba el aro de retención para desenganchar el tubo
elevador. Mueva el cabezal hasta la altura deseada y baje
el aro de retención. No alce el tubo elevador más allá del
tornillo de mano. Asegure que el aro de retención
engrane al tubo elevador y apriete el tornillo de mano
firmemente.
Sujetatubos No. 92 y 46 dotados de collar de ajuste:
Agarre el cabezal con firmeza. Eleve el collar de ajuste
para desenganchar el tubo elevador. Mueva el cabezal
hasta la altura deseada y baje el collar de ajuste. Asegure
que el tubo elevador haya quedado firme.
Modelos dotados de tornillo elevador para una regu-
lación fina: sujete el cabezal sin que se mueva y gire la
manija del tornillo elevador hasta que éste alcance la
altura deseada. No fuerce la manija; el tornillo podría
salirse del sujetatubos.
6. Sitúe los sujetatubos donde sostendrán el tubo ade-
cuadamente. En general, un tubo debe apoyarse en por
lo menos dos lugares. El número y emplazamiento de los
sujetatubos dependerá de las circunstancias imperantes
como el diámetro, largo y peso del tubo.
7. Monte el tubo con cuidado sobre los sujetatubos. Céntrelo
para que no se vaya a caer. No deje caer el tubo sobre los
sujetatubos. Respete las especificaciones técnicas de
los sujetatubos. Asegure que el tubo se encuentre estable
y bien sujeto. Manténgase alejado de la pieza de trabajo
que está siendo sujeta.
No. 46
Modelo 965
Modelo AR-9
Modelo RJ-624
Tornillo
de
mano
Base
No. 92
Manija
del tornillo
elevador
Rodillo
Collar de
ajuste
Roller
Manija del
tornillo
elevador
