инструкция по эксплуатации станка JET модели GHD-46PF
4
3.3 Прочие опасности
При использовании данного станка в соответст-
вии с правилами тем не менее остаются некото-
рые дополнительные опасности.
Вращающийся патрон, резец и стружка могут на-
нести повреждения.
Отлетающая стружка и горячие рабочие заготов-
ки могут нанести травму.
Стружка, пыль и шум представляют опасность
для здоровья. Обязательно надевайте средства
персональной защиты, такие как защитные очки,
респиратор и средства защиты органов слуха.
Использование неправильного электропитания
или поврежденного силового кабеля может при-
вести к электротравмам.
4. Характеристики станка
4.1 Технические данные
Макс. диаметр сверления ............................... 40 мм
Макс. нарезаемая резьба .................................. M22
Макс. диаметр торцевой фрезы ................... 100 мм
Макс. диаметр концевой фрезы ..................... 25 мм
Частота вращения шпинделя, 6 ..... 50-1250 об/мин
Конус шпинделя .......................................... Морзе 4
Вылет шпинделя ........................................... 260 мм
Ход пиноли шпинделя .................................. 130 мм
Ход автоматической подачи пиноли ............ 107 мм
Автоматическая подача .......... 0,12/0,18/0,25 мм/об
Диапазон наклона головки ..... 90⁰ влево/30⁰ вправо
Расстояние шпиндель-стол .......................... 690 мм
Расстояние шпиндель-основание .............. 1469 мм
Диаметр колонны .......................................... 115 мм
Размер стола ......................................... 555x495 мм
T-образные пазы, 2 ......................................... 16 мм
Объем бака СОЖ ....................................... 8 литров
Насос подвода СОЖ ..................................... 0,1 кВт
Выходная мощность ...................... 1,1 кВт/S
1
100%
Потребляемая мощность ................. 2,1 кВт/S
6
*Примечание: Спецификация данной инструкции
является общей информацией. Данные техниче-
ские характеристики были актуальны на момент
издания руководства по эксплуатации. Произво-
дитель оставляет за собой право на изменение
конструкции и комплектации оборудования без
уведомления потребителя.
40%
Питание ...................................... 380В ~3L/PE 50Гц
Габаритные размеры ................... 914x762x2083 мм
Масса .............................................................. 310 кг
Настройка, регулировка, наладка и техническое
обслуживание оборудования осуществляются по-
купателем.
В технических характеристиках станков указа-
ны предельные значения зон обработки, для
оптимального подбора оборудования и уве-
личения сроков эксплуатации выбирайте
станки с запасом.
4.2 Уровень шума
Уровень звукового давления (EN 11202):
На холостом ходу при максимальной скорости
76,2 dB (A)
Указанная величина – это уровень излучения, ко-
торый не обязательно рассматриваются безопас-
ные уровни для работы. Эта информация дается,
чтобы позволить пользователю лучше оценить
опасности и риски, связанные с эксплуатацией.
4.3 Комплект поставки
Оправка сверлильного патрона B16/MK4
2 рукоятки для подачи
Рукоятка перемещения стола
Система подвода СОЖ
Инструмент для обслуживания
Руководство по эксплуатации
Список запасных деталей

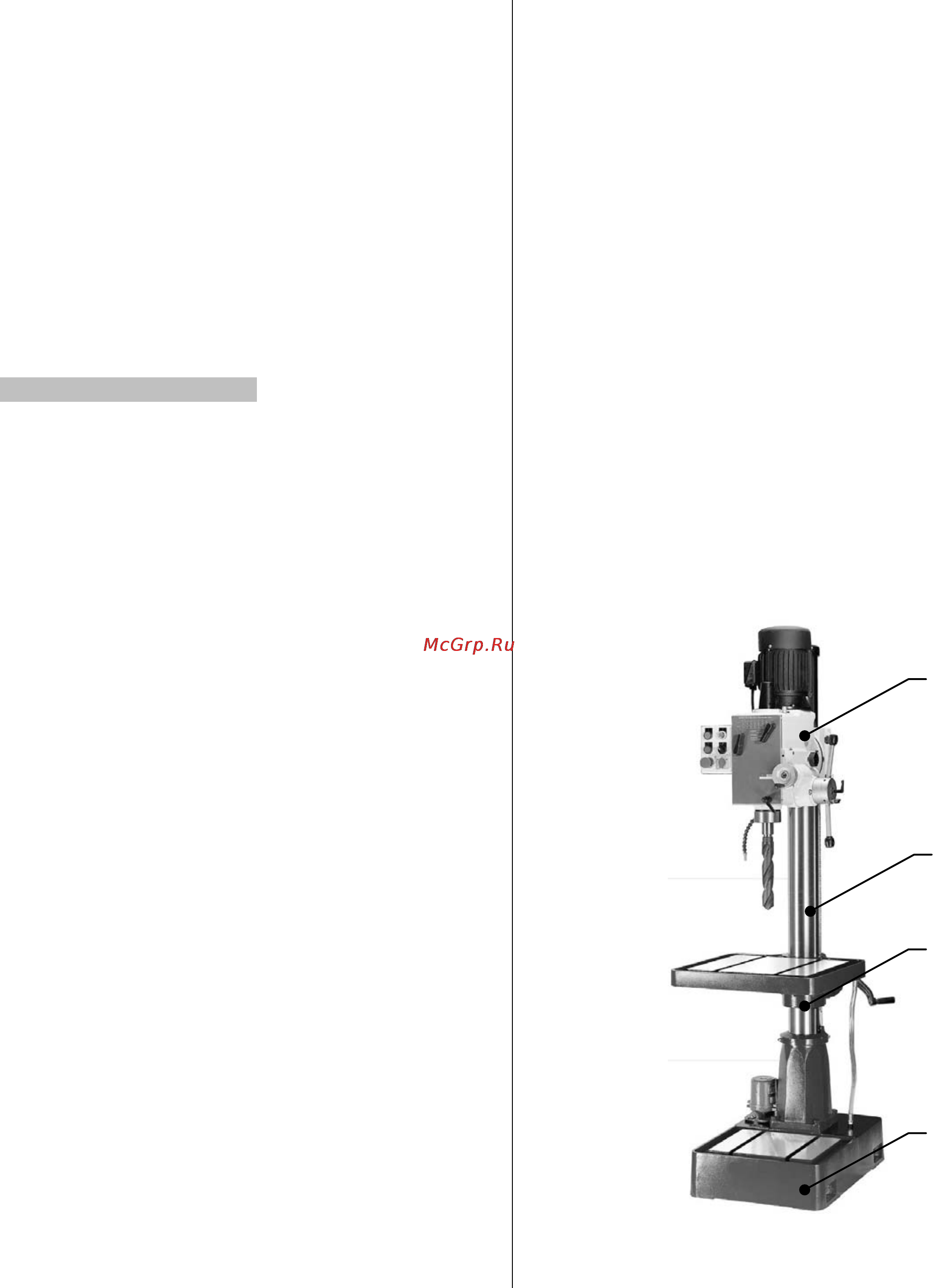

4.4 Описание станка
Рис. 1
A ... Сверлильная головка
B ... Стойка
В
А
С
D
