инструкция по эксплуатации станка JET модели GHD-46PF
8
При смене скоростей всегда обращайтесь к соот-
ветствующей главе.
7.2 Смена инструмента
Снимите, отвернув 2 винта, защитный колпак за-
жимной тяги (А, Рис.8).
Установите самую низкую частоту вращения
шпинделя, чтобы не допустить его проворота.
Ослабьте зажимную тягу при помощи ключа на 2,
максимум 3 оборота.
Легко стукните по головке стержня оправки при
помощи резинового молотка или через деревян-
ную проставку, чтобы выбить оправку.
Выкрутите оправку.

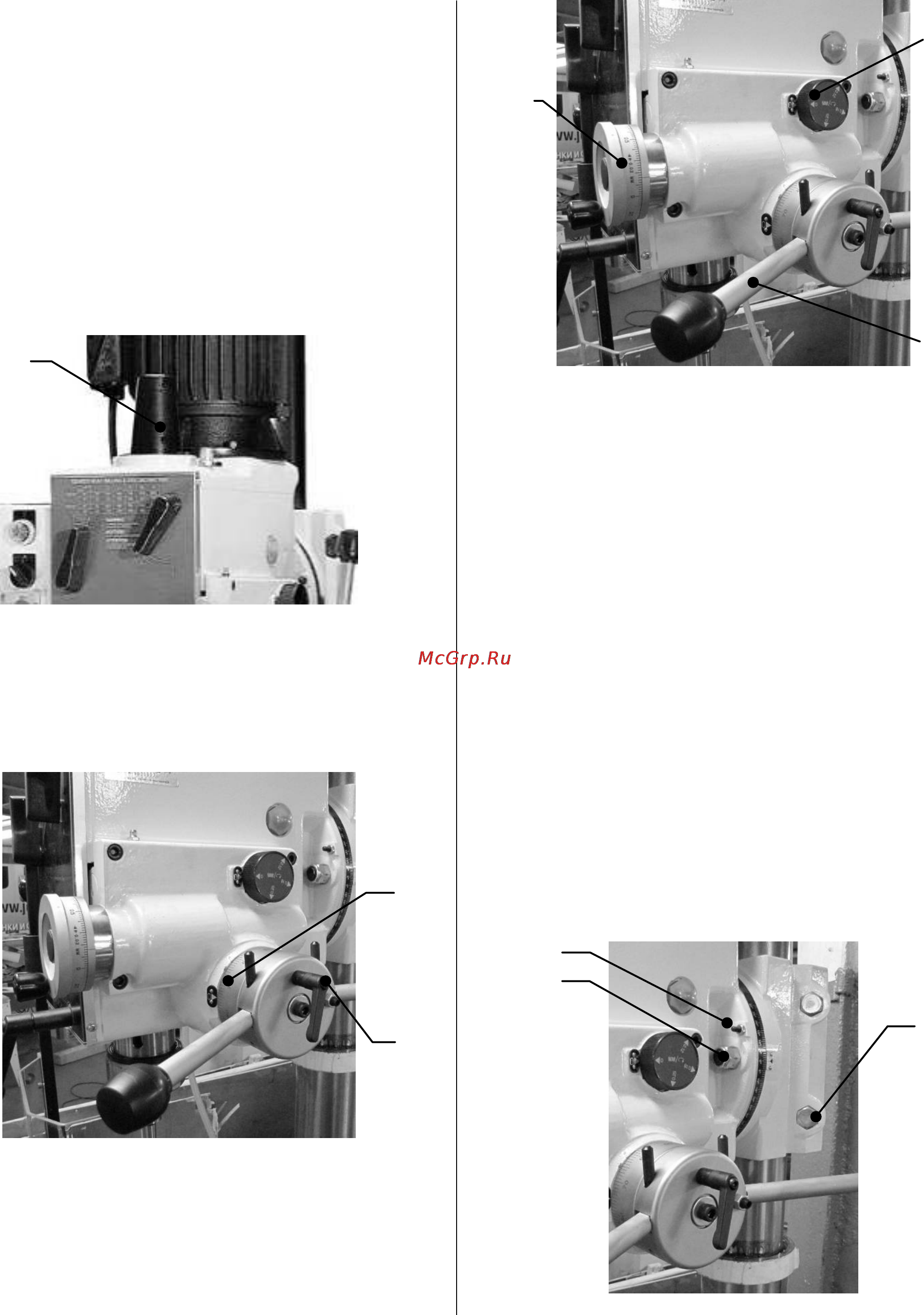

Рис.8
7.3 Регулировка ограничителя глубины
Для сверливания нескольких отверстий одной
заранее заданной глубины установите её необ-
ходимое значение поворачивая нониус (А, Рис.9)
блока автоматической подачи и зафиксируйте его
рукояткой (В, Рис.9).
Рис.9
7.4 Включение маховика точной подачи
Чтобы активировать маховик тонкой подачи (А,
Рис.10), установите переключатель выбора пода-
чи (В, Рис.10) в положение "0".
Рис.10
7.5 Включение автоподачи
Отрегулируйте ограничитель глубины сверления
(см. п.7.3).
ВНИМАНИЕ:
Не допускайте превышения глубины подачи над
ходом шпинделя.
Выберете необходимое значение подачи повер-
нув переключатель выбора подачи (В, Рис.10)
Включите подачу, отведя в сторону рукоятки по-
дачи (С, Рис.10).
Шпиндель будет подавать автоматически, пока
не будет достигнут ограничитель глубины свер-
ления.
Затем шпиндель вернется в верхнее положение
при помощи возвратной пружины.
7.6 Наклон фрезерной головки
Чтобы наклонить фрезерную головку необходимо
вывернуть направляющий штифты (А, Рис.11) и
ослабить запорные гайки наклонной головки (В,
Рис.11).
Сверлильная головка может быть наклонена на
90° влево и на 30° вправо.
Рис.11
А
В
А
С
В
А
А
В
С
