РЕГУЛИРОВКА ЗАМКОВОГО УСТРОЙСТВА

При ослаблении уплотнителя двери печи отрегулируйте положение штыря (см. рис. 4).

Для этого:

1) ослабьте гайку

2) отрегулируйте положение штыря согласно указанным размерам и положению

зубцов (при ослаблении профиля штырь необходимо уменьшить размер 37,7 мм).

3) гаечным ключом удерживая штырь, затяните гайку.

Вид спереди Вид сверху

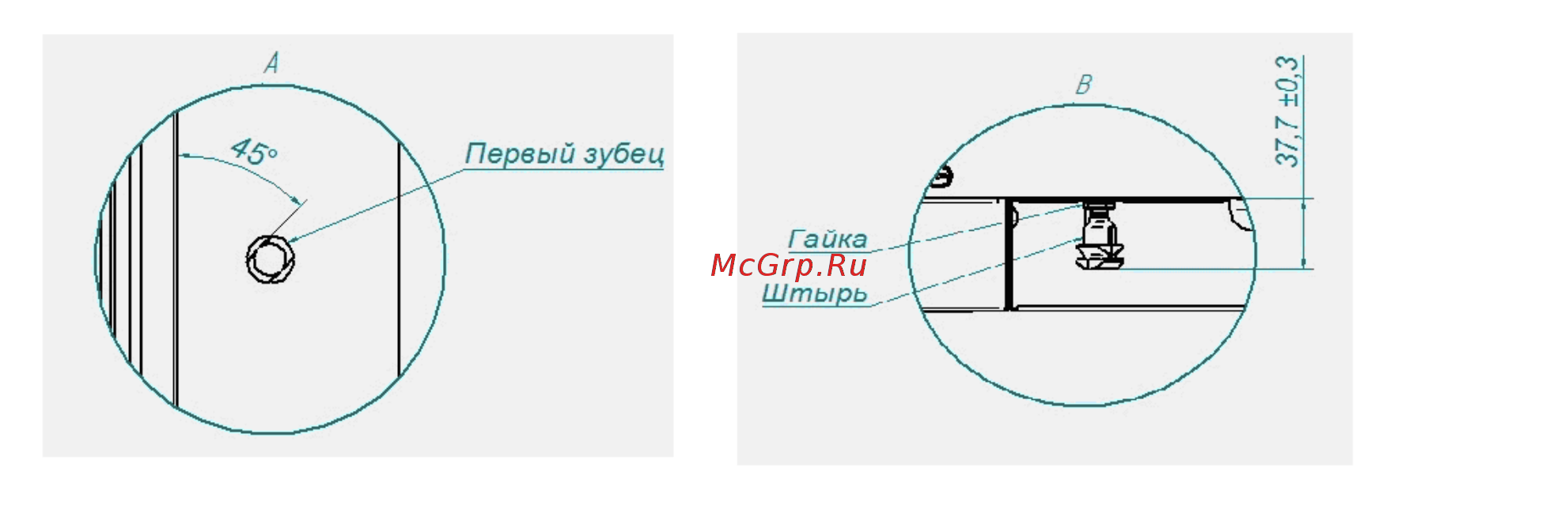

Рис. 4. Регулировка замкового устройства

ЗАМЕНА ЛАМП ОСВЕЩЕНИЯ

- охладите духовку до температуры плюс (40-50) °С;

- откройте дверь;

- открутите винты крепления рамки и снимите рамку;

- снимите стекло и прокладку лампу освещения;

- замените лампу и прокладку.

Сборку произведите в обратной последовательности.

Примечание - Рекомендуется на винты крепления рамки нанести высокотемпературную

смазку (например: смазка Вьюрт CU800).
